CAD教程:如何用中望3D設計"雷神之錘"

2023-12-12 17:10:00 2

    《復仇者聯盟2:奧創紀元》是一部經典的科幻冒險電影,片中英雄之一的雷神託爾給大家留下了深刻的印象,而造型獨特别致的「雷神之錘」也讓許多設計師津津樂道。本次實例教程中,小編將以 「雷神之錘」為例,重點介紹中望3D的實用拉伸命令,並結合其它常用命令,教大家如何使用中望3D高效、快捷地完成建模設計。

圖1 雷神之錘

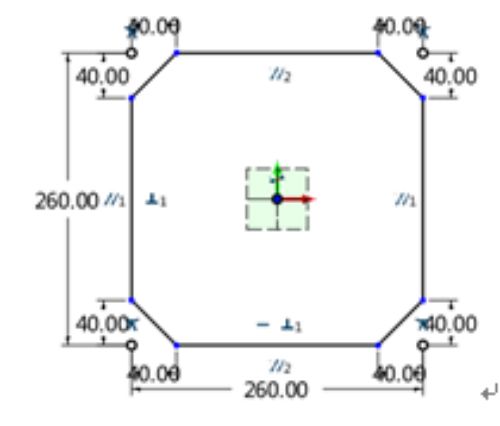

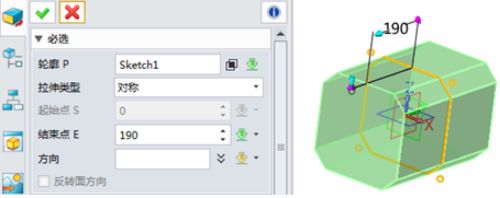

    第一步:在XZ平面新建草圖,繪製如圖2尺寸草圖,然後進行草圖拉伸,選擇對稱類型,距離190mm,效果如圖3所示。

 圖2 草圖

圖3 錘子基體

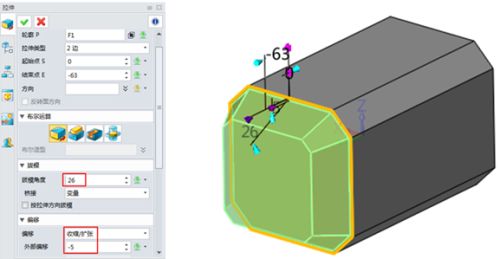

    第二步:選擇基體左邊面為輪廓進行「拉伸」命令,距離-63mm,拔模26°,外部偏移-5mm構建左翼基體,如圖4。

 圖4 拉伸

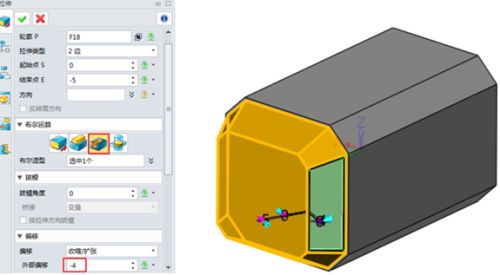

    第三步:選擇斜面為輪廓進行拉伸命令,距離-5mm,外部偏移-4mm,進行布爾減運算構建凹槽,在其它3個面重複以上步驟生成同樣效果凹槽,如圖5所示。

圖5 拉伸切除體

    第四步:在YZ平面新建草圖,繪製花紋草圖,如圖6所示。

 圖6 花紋草圖繪製

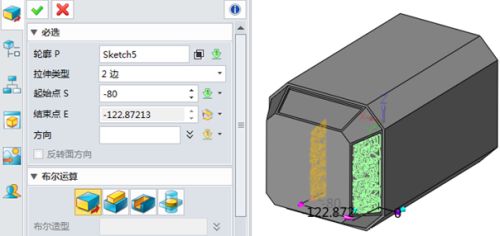

    第五步:完成草圖進行拉伸命令,啟始點-80mm,結束點選擇斜面,如圖7所示。

    圖7 構建斜面花紋

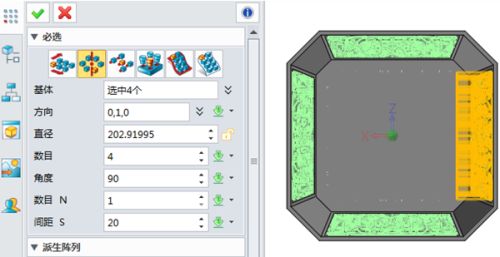

    第六步:運用「陣列幾何體」命令,圓形方式陣列生成其它三個面花紋,如圖8所示。

 圖8 陣列花紋

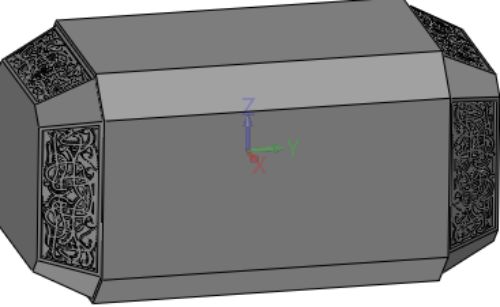

    第七步:運用「鏡像」命令,選擇XZ平面鏡像生成完整基體,如圖9所示。

圖9 鏡像實體

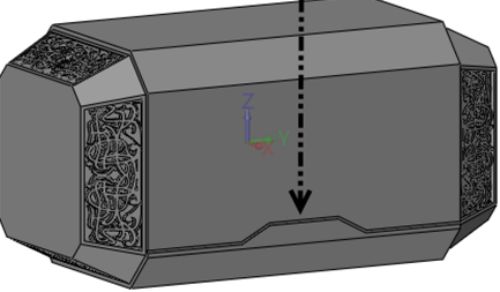

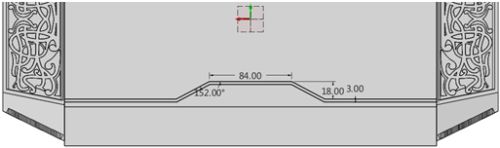

    第八步:在YZ平面新建草圖,繪製如下圖10所示尺寸,運用拉伸命令切除基體,構建2mm深槽,如圖11所示。

圖10草圖

圖11拉伸切除槽

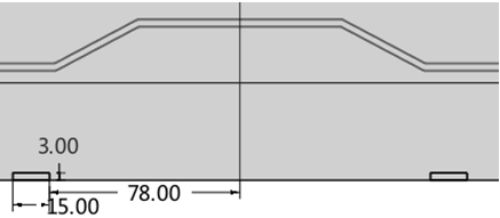

    第九步:在YZ平面繪製草圖,尺寸如圖12所示。然後拉伸草圖,距離90mm,布爾減運算切除基體底面構建2條槽,如圖13所示。

圖12 繪製草圖

 圖13底部草圖與槽

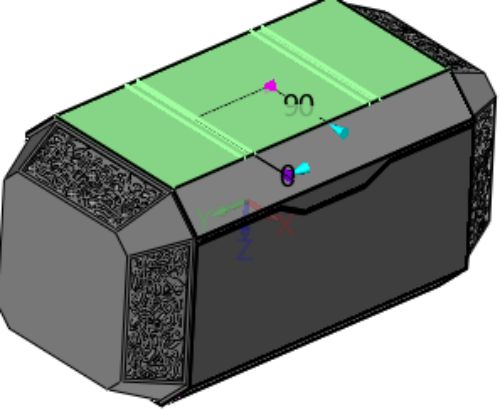

    第十步:繼續選擇槽端面,運用「拉伸」命令,距離50mm,構建斜面上的槽,如圖14所示。

圖14斜面槽構建

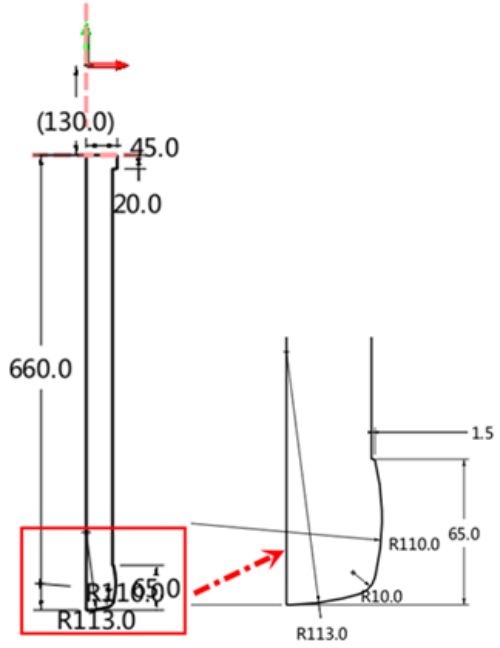

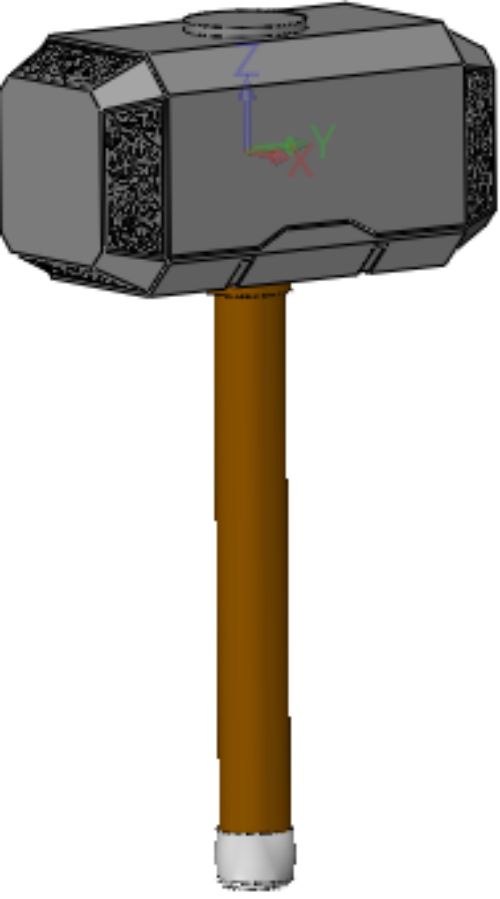

    第十一步:構建圓柱體(R=65, H=10) 在基體頂面中心,在XZ平面新建草圖,繪製尺寸如圖15所示,運用「旋轉」命令構建如圖16手柄。

 圖15 手柄草圖尺寸

圖16 手柄

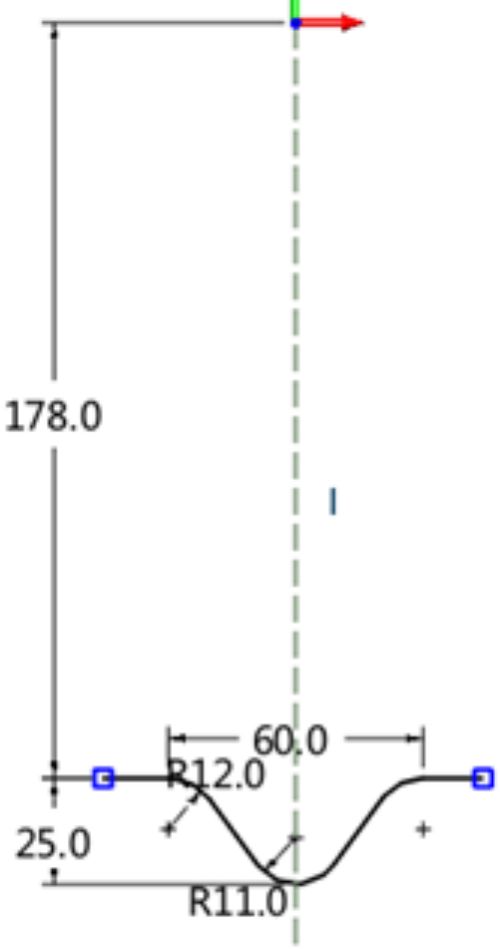

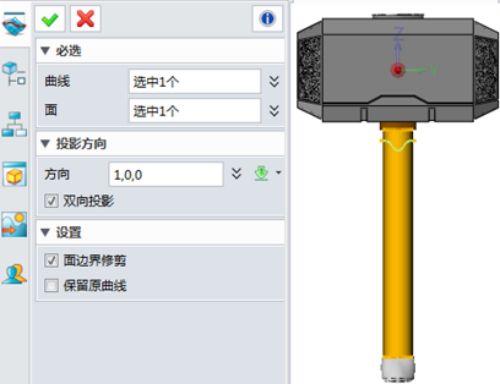

    第十二步:在YZ平面繪製如圖17草圖, 運用「投影到面」命令,把曲線投影到手柄面上,如圖18所示。

 圖17 草圖

圖18 投影曲線

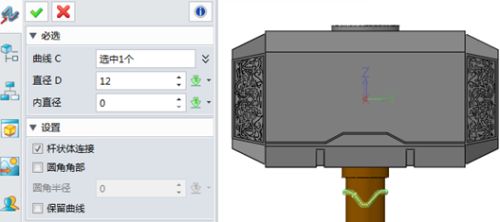

    第十三步:運用「連接」命令,把手柄上曲線組合成一條, 然後運用「杆狀掃掠」命令生成直徑12圓杆,如圖19所示。

 圖19 圓杆

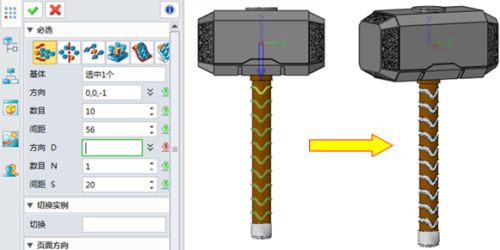

    第十四步:沿Z軸方向陣列圓杆, 然後布爾減運算切除手柄構建凹槽,最後倒R=3.5mm角,見下圖。

 圖20 陣列和布爾減運算

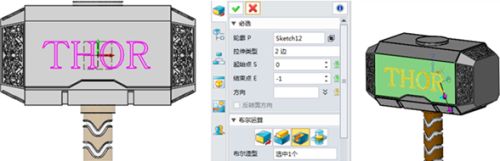

    第十五步:運用 「預製文字」命令創建logo,然後拉伸字體切除基體創建logo效果,如圖21所示。

 圖21 logo

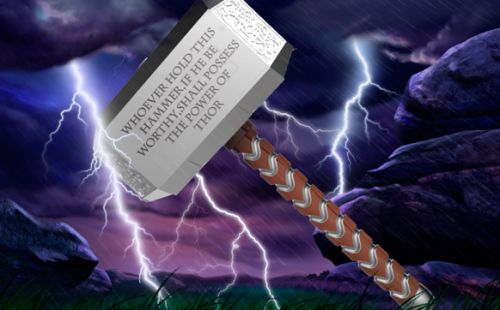

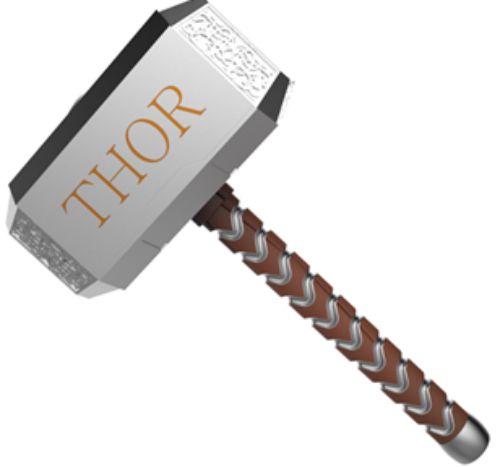

    第十六步:打開內置 KeyShot 插件,然後對產品進行渲染,效果如圖22所示。



圖22 渲染效果圖

    至此,我們就完成「雷神之錘」的建模設計了。在整個設計過程中,我們通過中望3D的草圖繪製、拉伸、旋轉、圓柱體、陣列幾何體、杆狀掃掠、組合等常用命令就輕鬆地完成了整個產品的建模操作。 本次實例中所運用的拉伸命令,是產品設計過程中最常運用到的功能之一,特別是在建模設計方面起到了非常關鍵的作用,因此,掌握並靈活運用拉伸功能,能夠幫助設計師提高設計效率,達到事半功 倍的效果。
