對於剛接觸繼電保護的初學者，電壓重動、電壓並列和電壓切換這幾個概念很容易混淆。今天小團從初學者的角度出發，和大家聊一聊電壓迴路的這幾個概念。

首先和大家簡要介紹下這三個概念的具體含義：

電壓並列：兩段母線，每段母線一臺PT，當I段母PT因檢修等原因需要退出運行，分段開關在合位，I段母線上的保護將繼續運行，考慮到保護低壓閉鎖功能，失去I段母線電壓的保護很可能發生誤動。此時需要用II段母線電壓代替I段母線的保護電壓，這就是電壓並列。

電壓切換：雙母接線時，正副母線分列運行。某條線路運行在哪條母線上，二次就相應使用哪條母線PT的電壓。當運行人員對一次隔離開關進行切換時，二次電壓也要能自動切換。這就是電壓切換，通過電壓切換裝置來實現。

電壓重動：使PT二次電壓的有/無和壓變一次的運行狀態（投入/退出）保持對應關係，防止當PT一次退出運行而二次繞組向一次反送電，造成人身設備事故。

下面我們分別來詳細談一談這三個概念。

我們以I母的電壓重動舉例，下圖為電壓重動二次迴路圖，當I母PT處於運行狀態，G1閉合，G1常開輔助接點閉合，I母重動動作繼電器K1得電；當I母PT退出運行，G1斷開，G1常開輔助接點隨之斷開，常閉輔助接點閉合，I母重動復歸繼電器K2得電。II母同理。

在現場工作中發現實際上有些電壓迴路的重動功能沒有通過重動並列裝置來完成，而是直接在電壓迴路中串聯PT刀閘的輔助接點。個人認為這種方法在某種程度上比通過重動繼電器接點來完成重動功能更可靠一些，重動繼電器接點比較容易出現粘連的現象，而刀閘接點出現這種情況的概率低。採用重動繼電器，其實主要是為了防止刀閘的輔助接點不夠用。兩種方法的本質是一樣的。

電壓並列

下圖為單母分段接線電壓二次迴路示意圖。首先我們利用它，結合前面講的內容回顧一下電壓重動的過程，了解一下母線電壓是如何採到的。

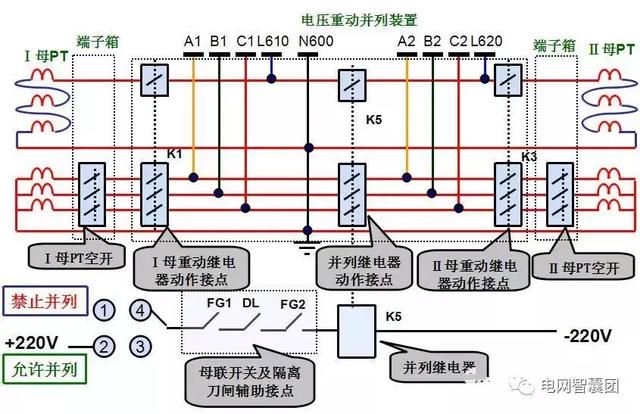

若I母PT投入運行，將I母一次高電壓變換為二次低電壓，經PT端子箱內的二次空開由二次電纜接入主控室內電壓重動並列裝置「I母重動繼電器」的動作接點K1，從而完成了I母電壓的重動，接入電壓小母線輸出給相關的二次設備（即A1、B1、C1、L610、N600）。II母壓變投入運行後情況相同。

下面來看看並列迴路是如何起作用的，我們假設I母、II母分列運行，現在要對II母PT進行檢修工作。如果沒有電壓並列，此時II母上的保護裝置將失去電壓，不能正常動作，計量裝置不能準確反應電量。這就體現了電壓並列的必要性。

電壓並列必須滿足兩個條件：

（1）I母、II母的分段開關及其兩側刀閘必須處於合閘狀態；

（2）操作把手必須打在「允許並列」位置（即2、4導通），「並列繼電器」得電動作。若操作把手打在「禁止並列」位置，不論分段開關運行狀態如何，二次電壓解列。

滿足了這兩個條件後，下圖中「並列繼電器動作接點」閉合，相當於單母分段接線形式變成了純粹的單母接線。II母PT二次迴路斷開後，II母上輸出的電壓（即A2、B2、C2、L620、N600）將採用I母PT提供的電壓，這就是電壓並列。

電壓切換

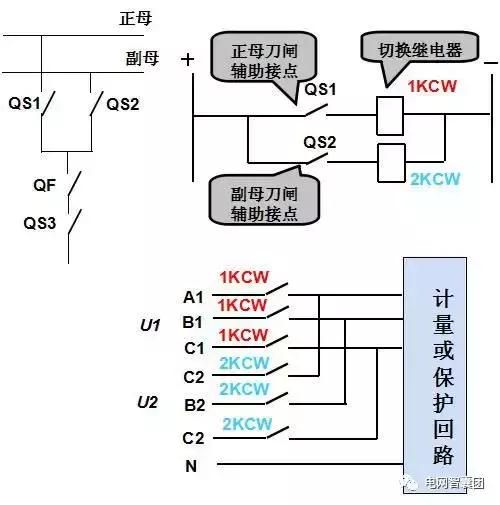

在雙母接線的變電所中，根據運行方式的需要，線路有時候運行在正母上，有時候運行在I副母上。二次迴路計量、保護等設備採集的二次電壓也必須與之相對應。當運行人員進行一次隔離開關切換時，二次電壓也能自動切換。這一過程也是採用刀閘的輔助接點來控制：刀閘輔助接點啟動切換繼電器1KCW、2KCW，由切換繼電器的接點對電壓迴路進行切換。當然也可以通過切換開關進行手動切換。
