電動機一般是正轉還是反轉怎麼接（你就算踏入電工的門檻了）

2023-09-16 01:10:39

並不是換個燈泡、安個插座就是電工了，一個合格的電工，至少需要能夠看懂圖紙、明白原理，甚至可以自行設計電路。電工是一門手藝，與薪資無關，錢財都是身外之物，只有知識是自己的。與其抱怨掙得太少，不如檢查一下自身懂得是不是足夠多。

電工入門的第一課，往往是電動機的正反轉，這是因為，該圖紙涉及到的相關知識較多，結構較為簡單。其中包含的知識點包括——相關元件的圖形畫法、主迴路與二次迴路、接觸器等元器件的相關知識、自鎖與互鎖、電動機的工作原理。本文就上述幾個方面，詳細介紹。

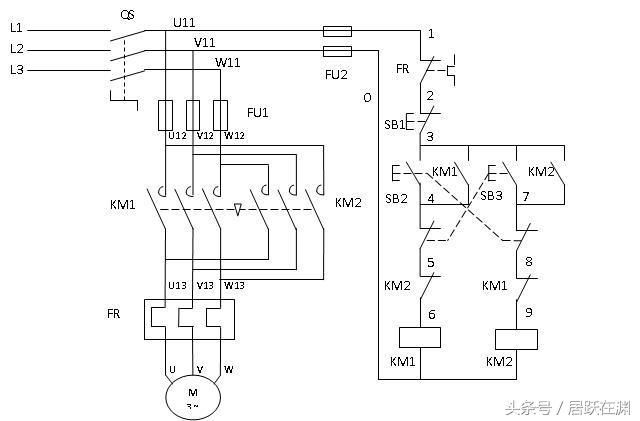

首先，讓我們初步了解一下電動機正反轉的原理圖，看不懂也沒關係▼

在電路圖中，所有元件，除了圖形的體現以外，還必須要有字母標註。如果圖中只有一個該元件，那麼只用字母即可，如果涉及到多個同類元件，則要在字母後面加數字編號。例如，斷路器QS只有一個，因此沒有數字；接觸器KM有兩個，因此分了KM1和KM2。

FU為熔斷器， 圖中涉及到了兩組熔斷器，每組三個▼

FR為熱繼電器，圖中，在左下角和右上角各有一個FR，分別為熱繼電器的線圈和常閉觸點，實際連接時，是接了同一個熱繼電器的不同接線柱，因此圖中名稱相同。常閉觸點又叫動斷觸點，畫法為▼

同一個接觸器，上面有三種接線柱，分別連接常開觸點、常閉觸點和接觸器線圈。在這個電路圖中，均有顯示▼

凡是在圖中，旁邊有個E形狀的，都是按鈕▼

上圖中，由左至右，分別為啟動按鈕、停止按鈕和互鎖按鈕。

上文提到的元器件，有斷路器、熔斷器、熱繼電器、接觸器和按鈕，下面我們來逐個說明他們的作用。

斷路器

斷路器就是一個開關，可以將它看作家裡的電燈開關。用於控制電路的通斷，合閘就通電，分閘就斷電。不同的是，斷路器還有一個保護功能——過載保護。斷路器會在電路中電流過大（過載或短路）時自動跳閘。當然，斷路器的內部結構相當複雜，裡面的滅弧裝置，使得它可以分斷較大電流，與電燈開關不屬於同一重量級。

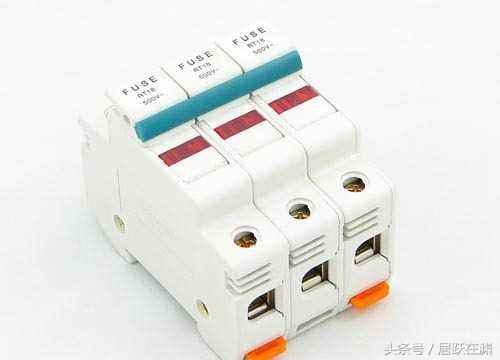

熔斷器

熔斷器的功能相當簡單，就是電路中的電流過大，它就自動融化，達到斷開電路的目的。那麼此時又有一個疑問了——熔斷器和斷路器的過載保護功能相同，為什麼還要重複使用呢？這是由於，斷路器的靈敏度較高，為了防止誤動作，選擇的動作電流一般較大。而對於長時間的，過載電流較小的過載故障，就需要熔斷器去保護了。

熱繼電器

與前兩者的保護功能相同，都是提供過載保護。但是保護位置不同，前兩者是為了保護電路，而熱繼電器可以檢測電動機的溫度，從而實現對電動機的保護。

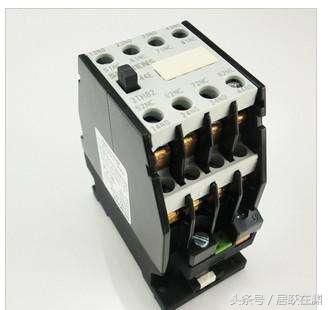

接觸器

接觸器是能夠實現對電機控制的關鍵。接觸器的品牌不同，接線柱數量也不同。但是，至少會有3組接線柱為常開觸點，1組接線柱為常開觸點（1組是兩個，一進一出），3個接線柱為接觸器線圈（2進1出）。

接觸器最大的特點，就是線圈不通電時，常閉觸點接通（常閉觸點的兩個接線柱相當於一根導線），常開觸點斷開。線圈通電後，常閉觸點斷開，常開觸點閉合。

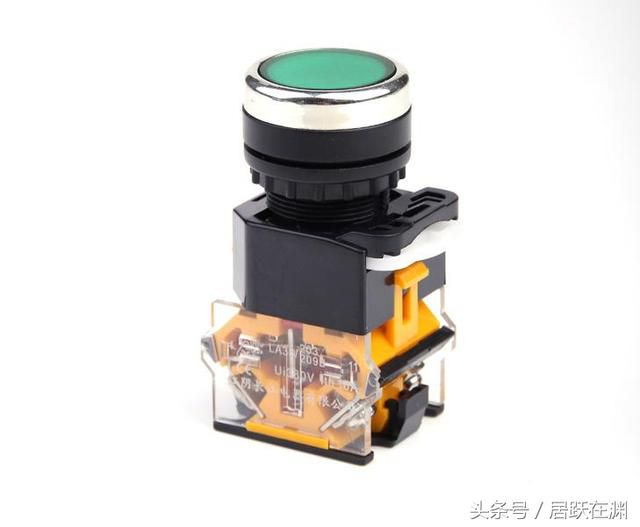

按鈕

按鈕分為啟動按鈕、停止按鈕和互鎖按鈕。

啟動按鈕平時處於斷開狀態，按下後閉合，鬆開後又恢復斷開狀態；

停止按鈕平時處於閉合狀態，按下後斷開，鬆開後又回復閉合狀態；

互鎖按鈕是二者的結合體，它有2組接線柱，其中一組與啟動按鈕的特性相同，換而言之，只連接這一組接線柱，就可以完全代替啟動按鈕，另一組與停止按鈕特性相同。

把這個圖紙拆開來看，即可分為主迴路和二次迴路。簡單來說，主迴路就是指供電迴路，沒有主迴路，整個電路都沒有電源的接入▼

二次迴路包括控制迴路和保護迴路，換句話說，所有對於主迴路的控制和保護，都要通過二次迴路實現。正如正反轉的圖紙中，之所以能夠實現人工控制電動機正反轉，而且還能對於電路提供保護， 就是因為有了二次迴路。而二次迴路相對複雜，主要的學習目標，都在這裡▼

這裡用到的是三相異步電動機，這種電動機的工作原理比較簡單。通電就可以運行，斷電就停止。電動機從左至右，共有3組接線柱。

而三相電，分為A,B,C或者說L1,L2,L3三相。三相的輸入順序不同， 電動機的運轉方向也就不同。因此，電動機正反轉電路圖，正是利用了這一特點，將L1,L2,L3三相顛倒順序，實現了電動機不同方向的運轉。

錯誤示例

接觸器KM1的常開觸點閉合時，接入電動機的順序為L1,L2,L3；接觸器KM2的常開觸點閉合時，接入電動機的順序為L3,L2,L1。

互鎖

我們首先要知道，任意兩個相線，是不能直接連在一起的， 否則就會發生短路事故。那么正如我們上文所說，如果KM1和KM2的接觸器常開觸點同時閉合， 必然會發生這種事故。那麼怎麼辦呢？就需要利用互鎖原理了。

就像上面那張圖，同時按下SB2和SB3，兩個接觸器的常開觸點就會同時閉合。那怎麼辦呢？

我們將二者的常閉觸點連入了對方所在迴路內。如上圖所示。

當接觸器常開觸點KM1閉合的同時，它的常閉觸點也會同時斷開。此時再按下SB2，線圈KM2也無法通電，因此常開觸點KM2不會閉合。

自鎖

自鎖是一個專門為了按鈕而生的偉大發明。我們知道，啟動按鈕的特點是按下後閉合，鬆開後就斷開。怎麼樣才能讓按鈕按下後，電路可以持續供電呢——將接觸器的常開觸點與之並聯。

這樣一來，按下按鈕後，線圈就會通電，同時接觸器常開觸點閉合。此時，哪怕鬆開按鈕，電路依舊可以持續通電。

機械互鎖

經過了互鎖以後的電路，是這樣的▼

此時又有了一個新的問題——操作不便。當KM1線圈在工作時，如果想讓電動機反轉，就必須按下停止按鈕SB3，在按啟動按鈕SB2才行，否則直接按SB2，由於互鎖的原因，電路無反應。

因此，就引入了機械互鎖按鈕。這種按鈕，在啟動自己迴路的同時，會同時斷開對方迴路，實現了一鍵正反轉的功能▼

上圖中SB2和SB3都是機械互鎖按鈕
