介紹

高效液相（HPLC）對於每一個成分，都會輸出一組數據數據，是比較單一的。那麼如果想把多個單一成分，匯總到一張圖中，這樣既方便各個成分之間的對比，又整合數據，清晰明了，是一個不錯的選擇。

下面是粉絲提供的一張圖，問使用Origin能不能做，那當然能做了！接下來我們就來看一下如何使用Origin做這樣的圖。

軟體

Origin 2019b

圖文教程

1.這是該同學提供的一份數據

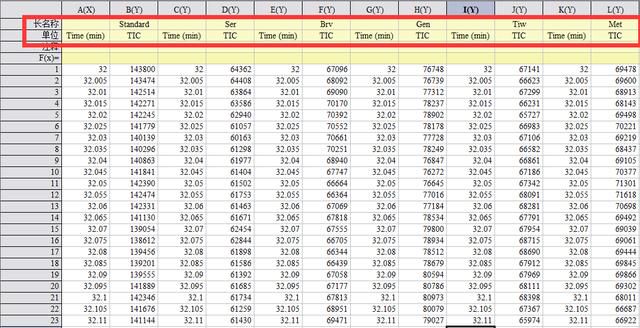

2.我們直接把他複製到Origin中，將Y軸名稱複製到長名稱，將單位複製到單位列

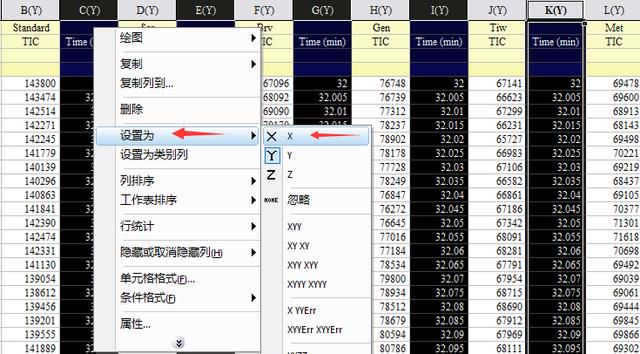

3.按住Ctrl連選，將每組數據的X軸選中，設置為X軸

4.選中數據，選擇Y數據顏色映射的3D瀑布圖

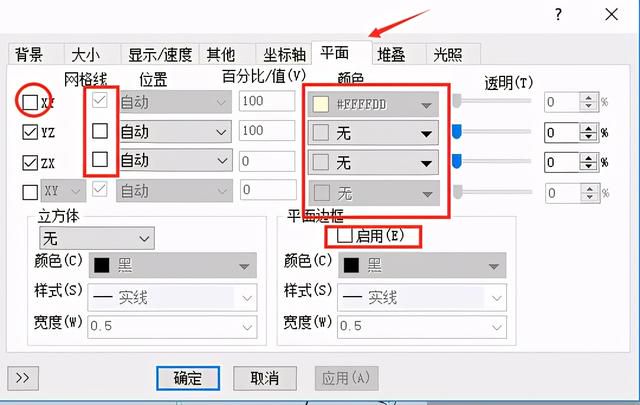

5.然後按照如下所示，對圖形的邊框進行設置

6.選中Z軸，按Delete進行刪除

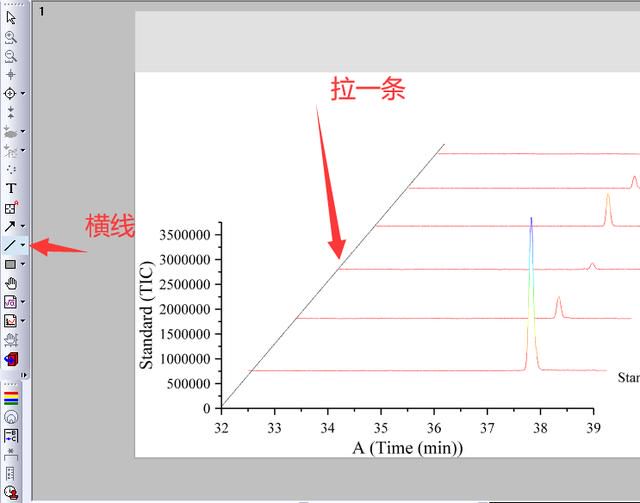

7.點擊橫線工具，拉一條橫線

8.雙擊線條，選擇圖案，可以調整線條粗細

9.最終，對邊邊角角修改一下，就可以了

10.怎麼樣，趕緊來學習一下吧！
