有朋友問，我們在工作中配電怎麼計算電線的損耗？

我一個基層水電工來回答這樣的問題，感覺是在老師傅門前班門弄斧，不過我也想嘗試一下，回答的不好還請大家多多包涵。

電壓的下降跟電線電阻的大小有關，電線電阻的大小跟電線的長度和橫截面有關，所以我們要計算電壓下降的大小，就要先計算出電線電阻的大小。

例1

一條500米長，2.5平方的銅線，它的電阻是多大？

我們查表得知，銅線在氣溫30度的時候，它的電阻率是0.0185Ω。

根據公式，這條銅線的電阻等於

R=0.0185×500÷2.5

=3.7Ω

計算出導線的電阻，我們再根據歐姆定律算出電線的電壓降，也就是電線損耗。

例2

距離電源500米安裝一個220伏1000瓦的燈泡，2.5平方的銅線夠用嗎？

要解答這個問題，首先就要知道220伏1000瓦的燈泡，它的電流是多少？

我們已知功率和電壓，求電流。

I=P÷U

=1000÷220

≈4.5A

計算得出電流為4.5安，那麼，電線的損耗是多少呢？

我們知道，純電阻電路的電壓

U=IR

電壓是兩條線之間的電位差，所以在計算電壓的時候，電線的電阻也要把兩條都算進去。從例1我們知道，單條500米2.5平方的銅線，它的電阻是3.7Ω，那麼兩條就是

3.7×2=7.4Ω

電線的損耗壓降為

△U=I2R

=4.5×7.4

=33.3v

上面計算的就是電線的線損。也就是500米2.5平方的銅線，損耗了33.3伏的電壓，電線末端電壓下降約為15%，電線末端的電壓為

220-33.3

=186.7v

根據計算結果，如果燈泡的電壓波動範圍允許在15%，那是可以正常使用的。

電壓下降，功率不變，電流等於

1000÷186.7

≈5.4A

根據後面的表我們得知，2.5平方的銅線，完全可以承載得了。

例子2如果是三相電機怎麼算呢？

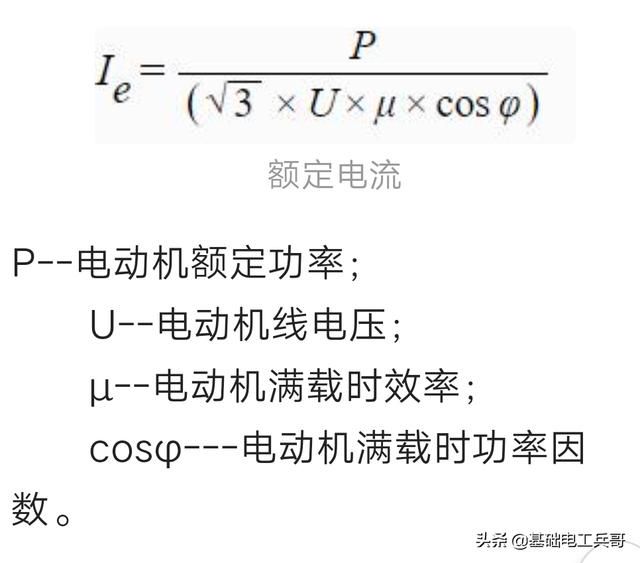

這裡電動機功率因素我們取0.8，電動機效率我們也取0.8，根據公式得

I=1000÷（1.732×380×08×0.8）

≈2.4A

壓降△U=2.4×7.4

=17.76v

電線末端電壓下降了17.76伏，約為362.24v大約下降5%，可以根據電動機銘牌查看電壓波動的範圍看是否允許。一般的電機是允許5%到7%的電壓波動，但是我們最好以銘牌為準。

電壓下降，功率不變，這時候電流就變大了，我們計算一下在362.24伏的電壓下，電流有多大？

1000÷1.732÷362.24÷0.8÷0.8

≈2.5A

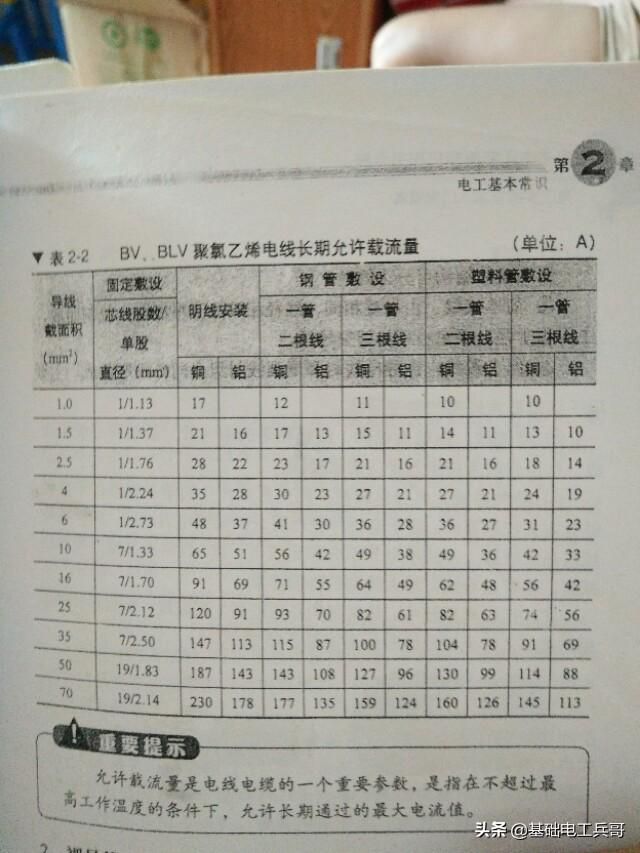

查表得知單芯2.5平方銅線的載流量為明線敷設28A，鋼管敷設一管兩根23安，一管穿三根21安，塑料管敷設，一管穿兩根21A，一管穿三根18A。

我們根據口訣以塑料管敷設，每根管穿三條線，按八折算

18×0.8

=14.4A

最後得出結論，500米長2.5平方的銅線，完全可以帶得動一臺1000瓦的三相電機。也可以帶動220伏1000瓦的一個燈泡。
