波導線設計講究（一篇文章讓你了解波導線）

2023-09-21 09:12:20

當我們陪同客戶選好磚材之後，關於磚材類並不是萬事大吉就可以甩手不管了。

圍繞瓷磚還有很多問題需要設計師去確認，比如說踢腳線用的是哪種？有無波導線？要做美縫嗎？

今天沐沐為大家分享的是關於瓷磚產品——波導線。本期主要給你解決以下問題

1、什麼是波導線？

2、波導線材質有哪些？

3、波導線設計的注意事項

01.

什麼是波導線？

1、波導線有什麼作用？

波導線：也稱作波打線、花邊、走邊等。一般作為地面區域的分割線和裝飾線。很多剛接觸施工的同學很容易與踢腳線混淆。記住踢腳線是牆地面過渡用材，波導線是地面裝飾用材就容易區分了。

說白了波打線就是為了使地面更富餘變化、看起來特別有藝術韻味的一些線條。在設計手法上，波導線還可以起到呼應頂面空間造型（地面波導線造型同頂面線條一致）、凸顯某一局部的作用。

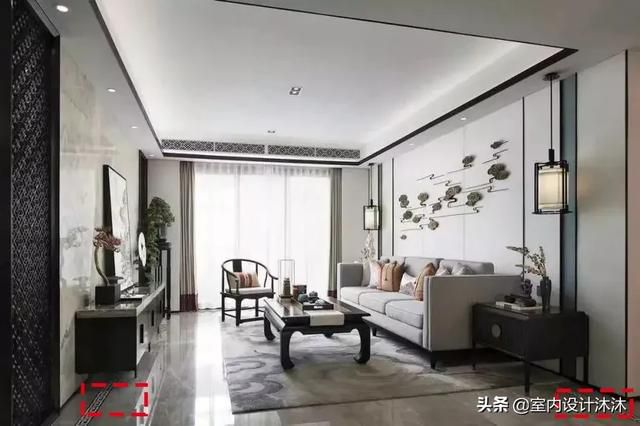

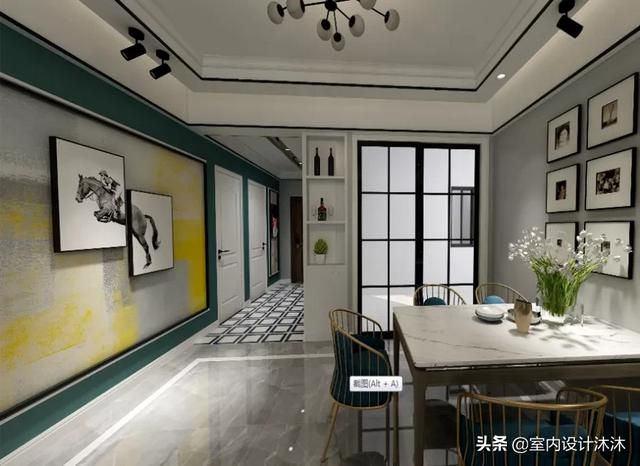

無踢腳線設計↑

02.

波導線材質有哪些？

波導線主要有瓷磚加工和成品定製兩種，複雜的地面設計通常還有波導線加水刀拼花的組合，因為價格比較貴，實際做的客戶不是很多。

瓷磚加工波導線：一般選擇跟鋪設瓷磚尺寸一致但顏色不一的瓷磚加工，尺寸靈活，瓷磚店會加工好送過來。如果想要達到多層次的效果，那麼這個波導線可考慮走兩圈或三圈，甚至多圈設計。

波導線瓷磚店加工↑

成品定製波導線：常見於美式風格、中式回紋及對波導線花紋款式有要求的業主。尤其業主想要水刀加工效果卻沒這麼多造價計劃時，我們可以推薦成品波導線。

成品波導線有簡單的款式，一般做獨立的一圈。美式風格如果是做仿古磚地面，波導線尺寸一般是120*600㎜、100*500㎜，其他風格尺寸一般是100㎜、120㎜、150㎜寬， 600㎜、800㎜長。隨著大板磚的流行，目前市面上也有很多長900㎜、1200㎜的波導線。

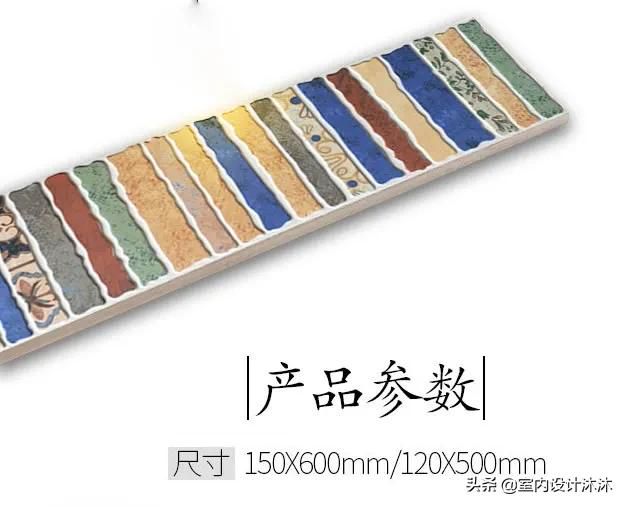

美式風格波導線常見尺寸↑

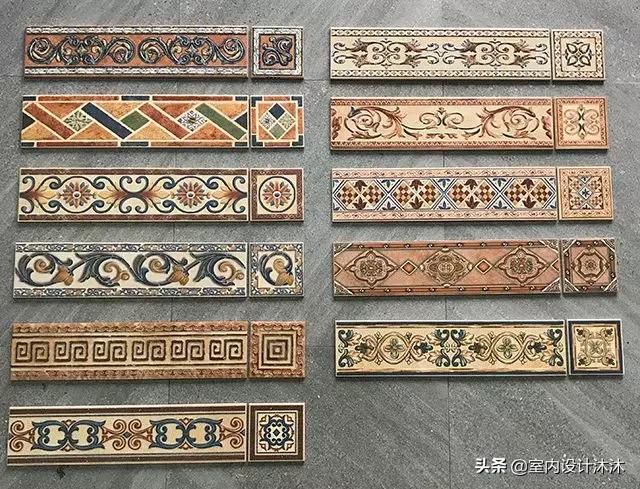

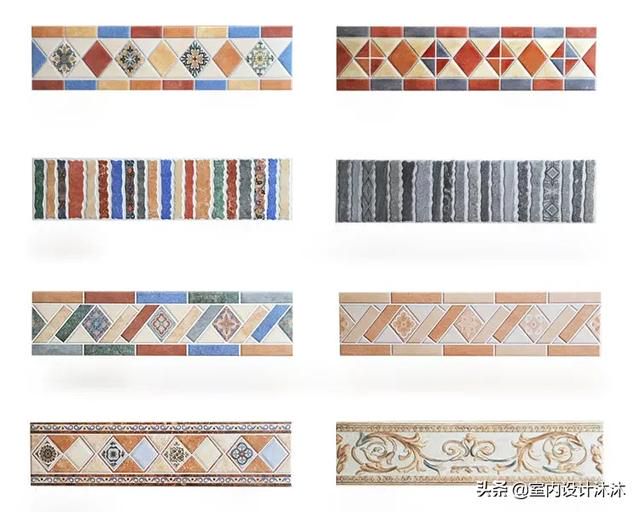

美式風格波導線常見款式↑

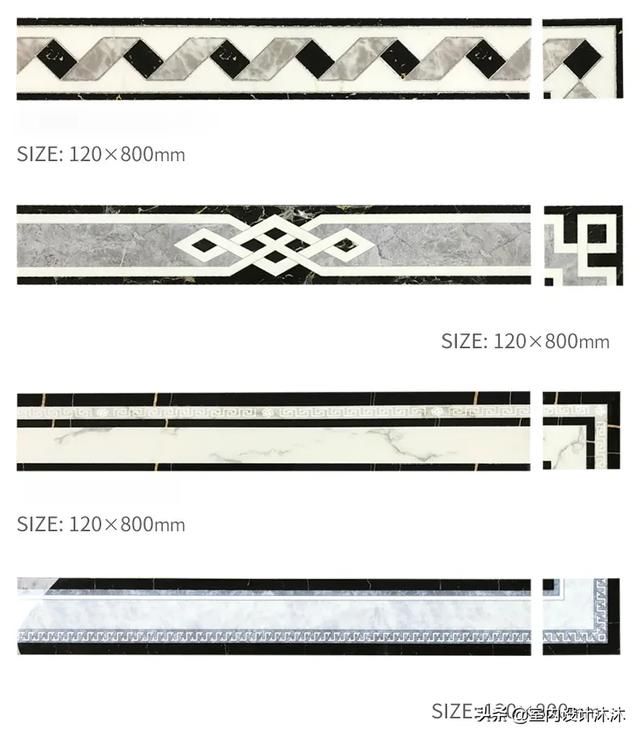

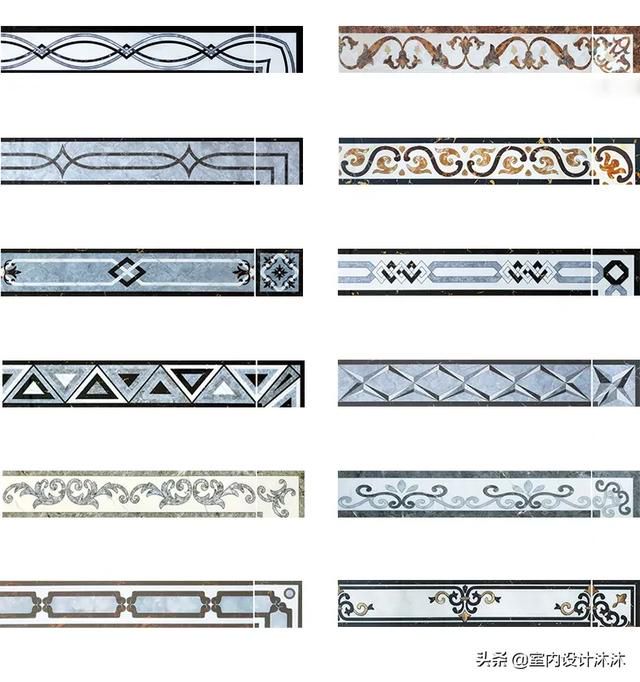

其他風格800長常見款式↑

常見寬度：100㎜、120㎜、150㎜

Ps：有連續花紋的波導線很多帶角花

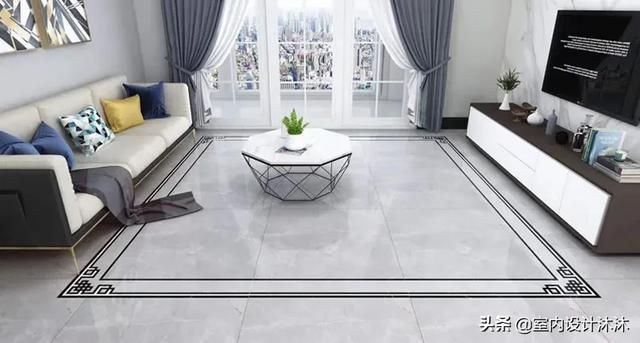

波導線單圈正鋪↑

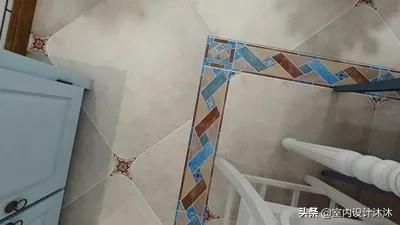

波導線單圈斜鋪↑

線條豐富的成品單圈波導線↑

Ps：斜鋪帶角花的有成品磚

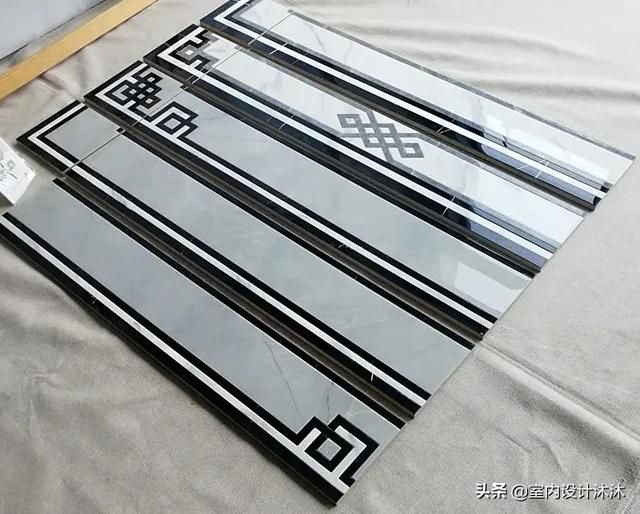

成品中式回紋波導線實景圖↑

成品美式花紋波導線實景圖↑

一款現代風格波導線及實物圖↑

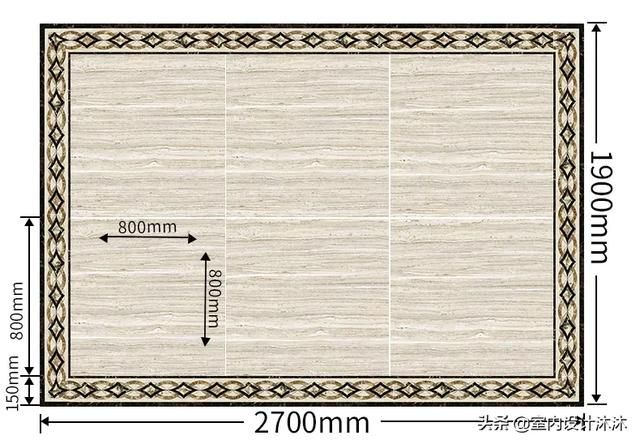

除了正常的單圈波導線，目前也有更加複雜仿水刀的成品波導線造型磚，邊框磚一般是400*800㎜，中間鋪的磚則可以自己搭配。我們姑且叫它「大波導線」。

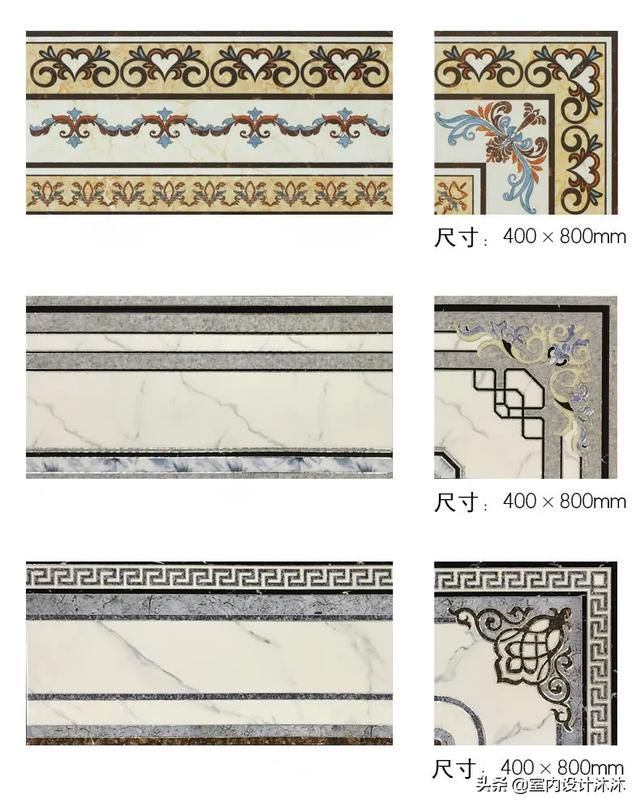

大波導線部分款式↑

大波導線中間要斜貼的話一樣可以定製成品磚，示意如下：

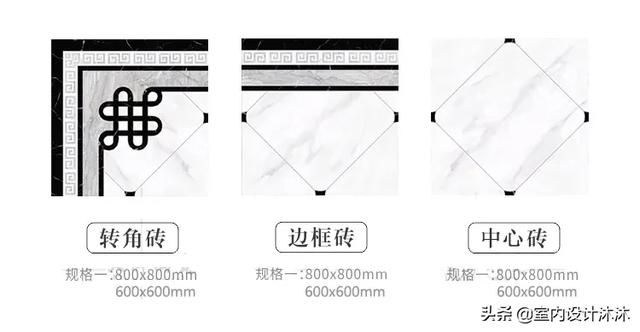

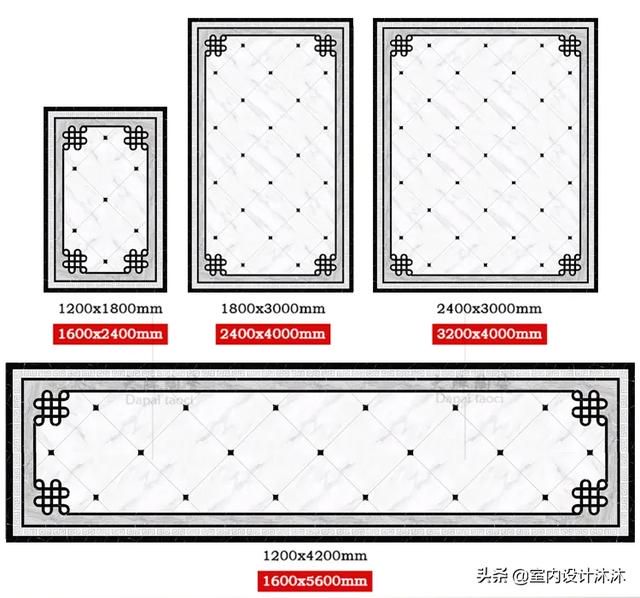

大波導線斜鋪配套↑

大波導線斜鋪成品設計↑

定製水刀波導線效果圖↑

了解完波導線的產品知識後，我們進行今天的下一個話題，也是我們的重中之重。

03.

波導線在設計上有什麼注意事項？

地面鋪貼是我們設計階段比較重要的一環，通常需要注意以下幾點。

1、設計表現

在做施工圖的時候，波導線我們在地面鋪貼圖裡表現，我們需要將波導線的尺寸及離牆邊距離詳細標註。（有些簡單的波導線，瓷磚店是不復尺的，這樣要求我們的鋪設圖精確）。

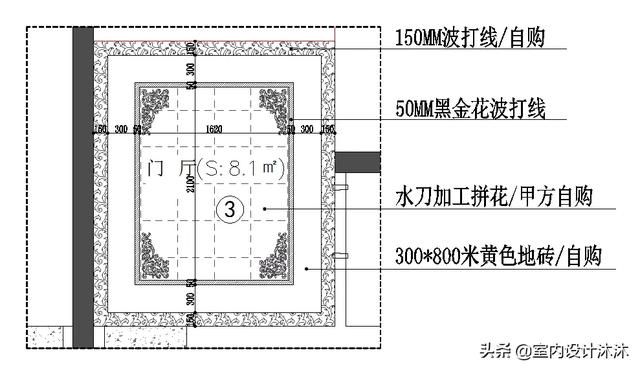

波導線施工圖上示意↑

2、波導線的尺寸及位置問題：

瓷磚加工波導線的寬度取決於戶型結構，常見2個區域。

A過道使用：過道寬度多為960㎜到1100㎜之間。中間我們儘可能的使用800㎜的整磚，剩下的用波導線圍邊。

如果單層波導線寬度大於120㎜，建議分兩層，不然在狹長的過道空間會顯得太過威猛。兩圈波導線一般外寬內窄，如下所示。

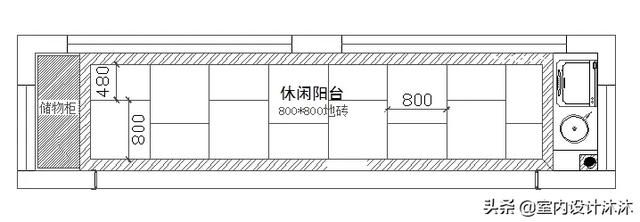

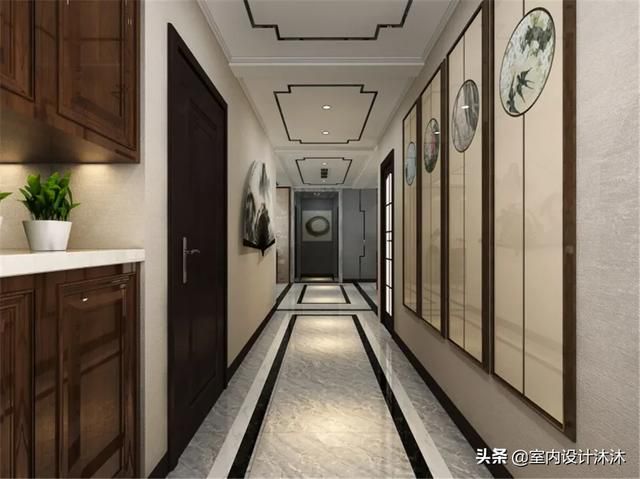

過道波導線常見示意↑

Ps：過道波導線常用方案

方案一波導線寬130㎜，會顯得過道空間視覺上不太美觀。

方案二採用兩圈不同顏色的波導線，外黑內白，外波導線寬度可約內波導線兩倍左右，90*40㎜也是常見的。

方案三也是兩圈波導線，不同的是外圈用瓷磚本色磚加工，內圈黑色，有精緻的線條之美。

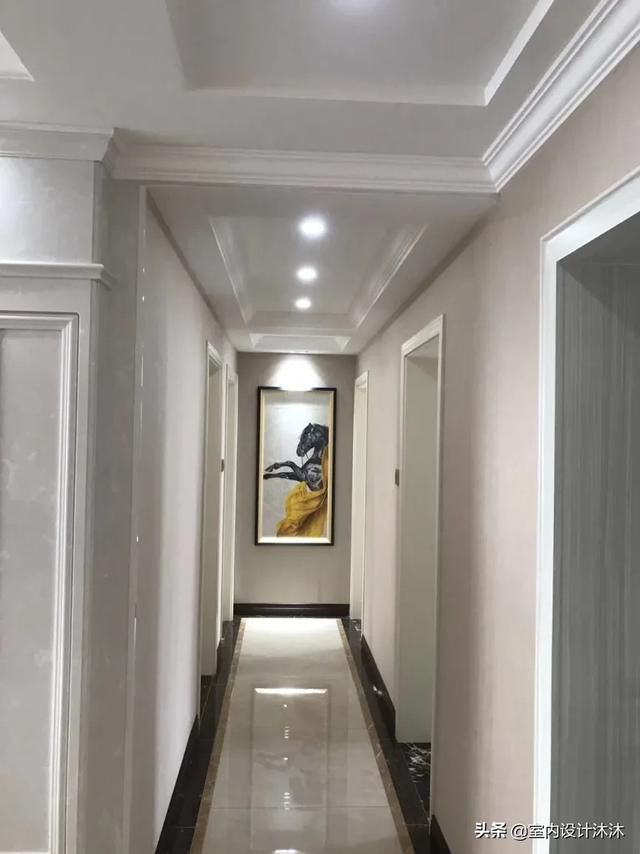

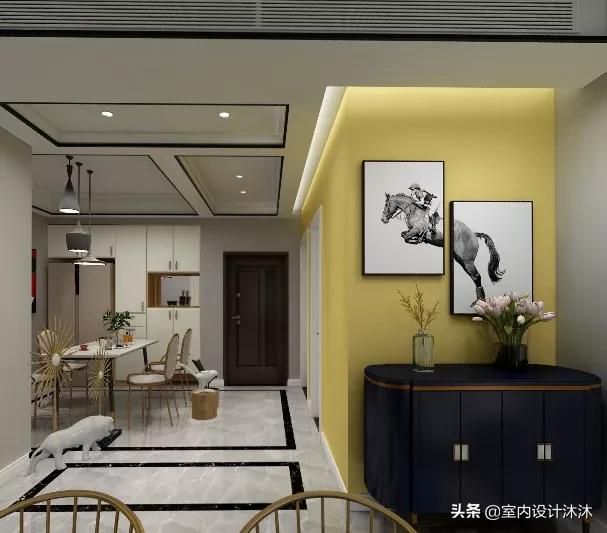

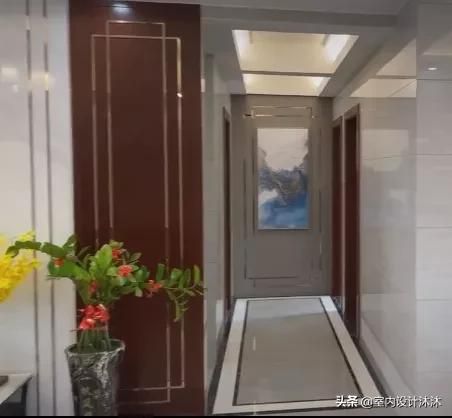

兩圈過道波導線實景↑

過道極窄波導線的運用↑

建議定製成品或水刀加工廠拼好波導線，否則現場鋪貼難度大。

對比之下，你更喜歡用哪種方案呢？

B客餐廳公共區間使用：

客餐廳公共區間在運用波導線時常見簡單點的走一圈。可以挨著牆壁走，也可以在離牆150-250左右走一圈，有複雜設計或者水刀的一般瓷磚店會另外出圖紙。

客餐廳設計的時候要注意3個點：

a、波導線要避開柜子（如酒櫃、無腳電視櫃、沙發等大件），如果沒避開，尤其波導線裡有造型拼花的，比較影響美觀和整體性。

這是我們設計初期最容易犯的錯誤，如果事後業主不接受，這個返工的錢是設計師賠償的。

波導線要除去柜子的厚度↑

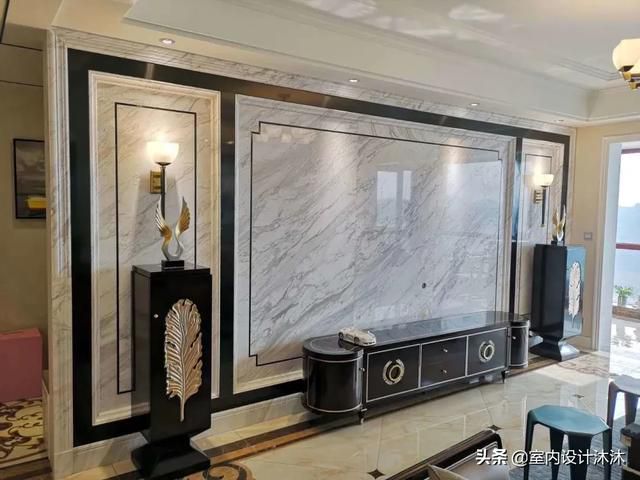

客廳波導線被電視櫃斷開↑

Ps：如果波導線裡沒有造型（斜鋪或者拼花），這種情況很多人還是能夠接受的。

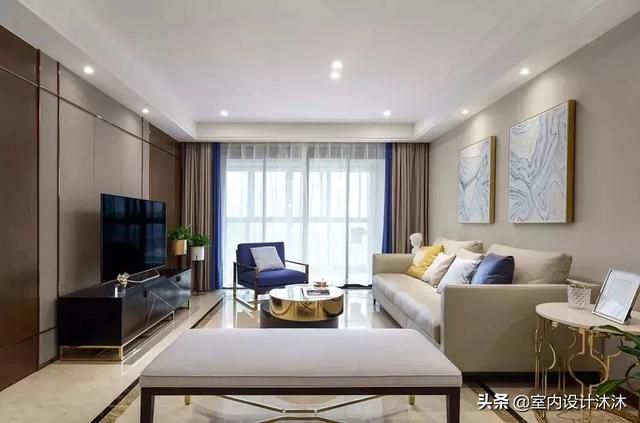

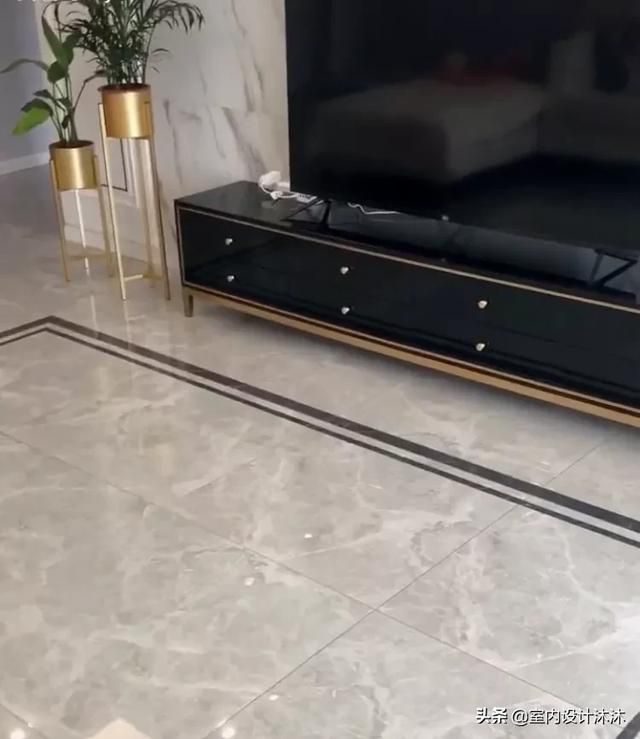

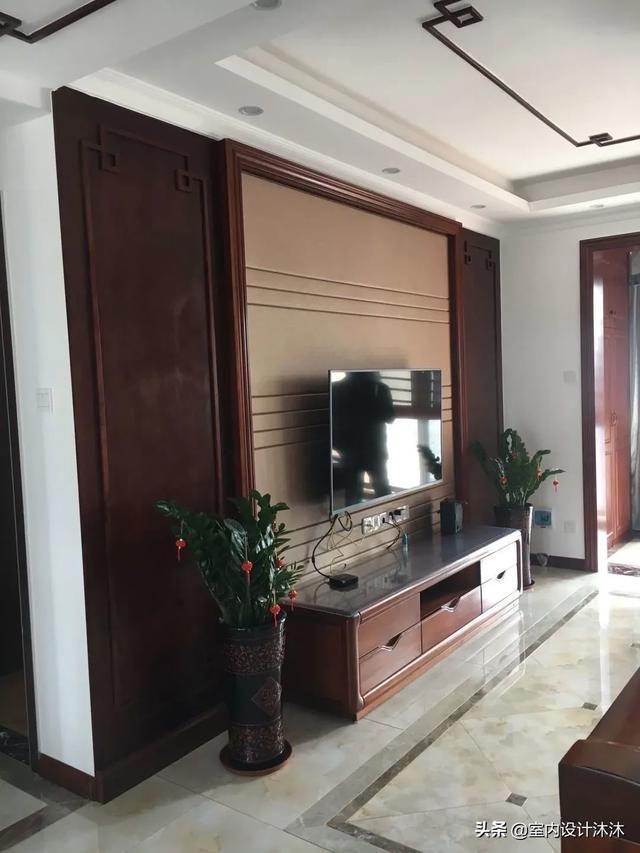

波導線在電視櫃以外↑

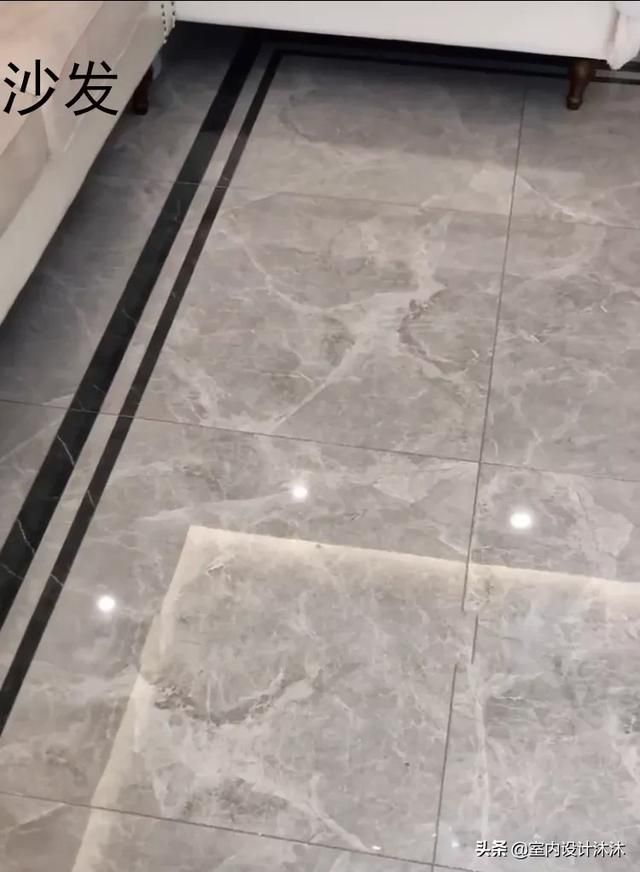

波導線在沙發以外↑

Ps：電視櫃常見區間在350-500㎜，波導線我們離電視背景最好500㎜以上才不會被電視櫃擋住（視風格而定）。

沙發尺寸根據風格不定，尺寸在750-1000㎜左右，波導線如果想不被沙發擋住的話離沙發邊上至少在900-1100㎜（視風格而定）。

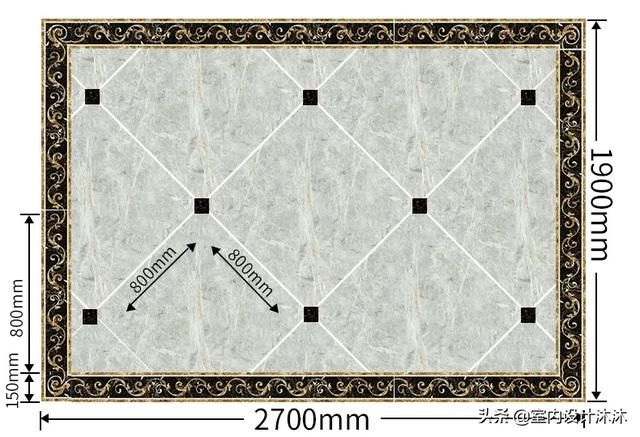

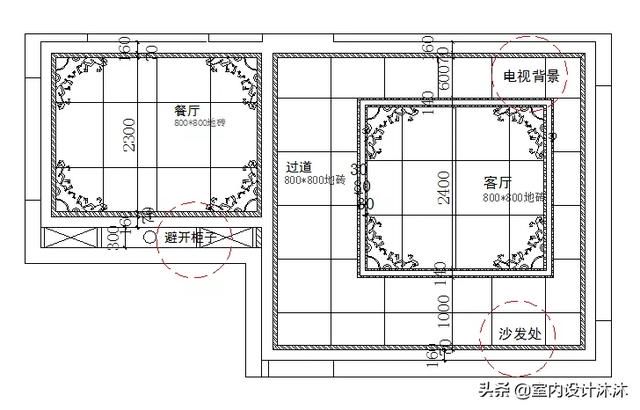

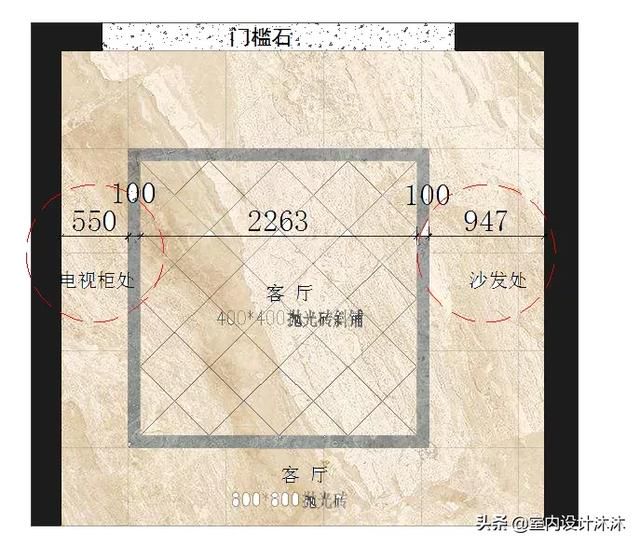

想避開家具的波導線設計尺寸示意↑

Ps：上圖案例中，客廳中間採用了400*400的整磚斜鋪，中間磚一般至少一個方向會用一塊磚的整數倍，波導線的寬度和位置在此基礎上進行微調。

b、要根據空間尺寸去布置，有的小空間不適合布置波導線的不要布置，大的空間往往可以考慮走很多圈並結合磚的各種造型。

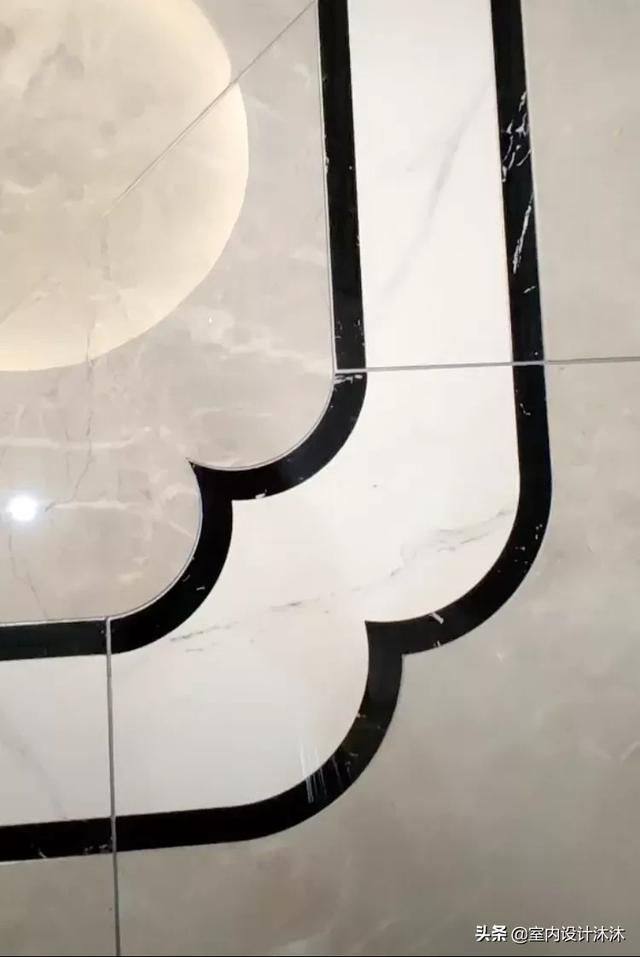

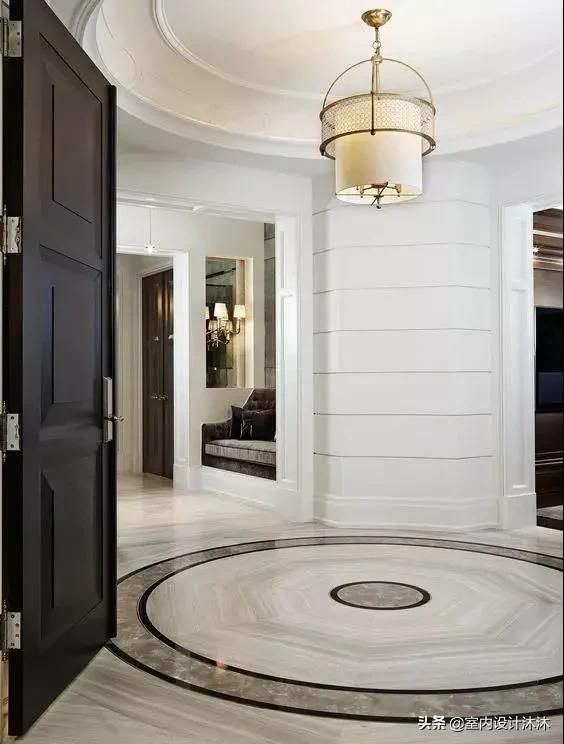

波導線可以做弧形↑

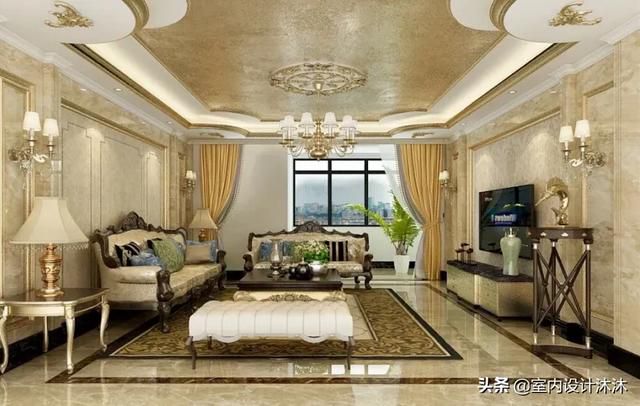

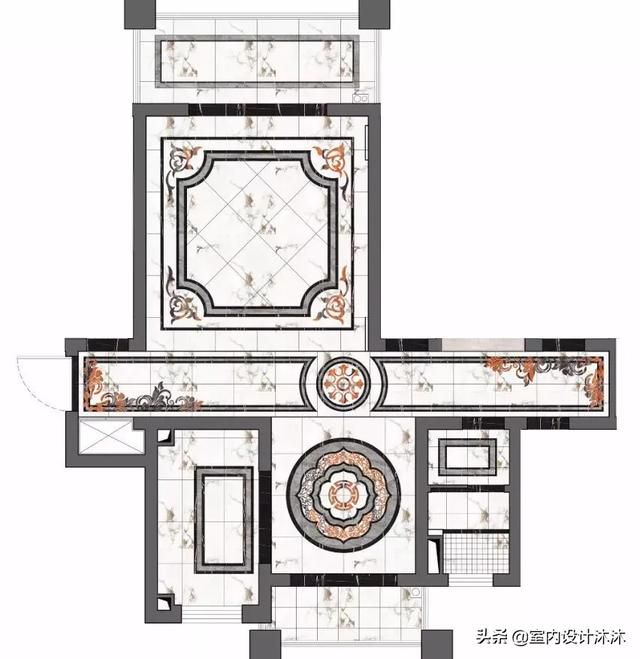

這個圖裡走了比較多圈的波導線↑

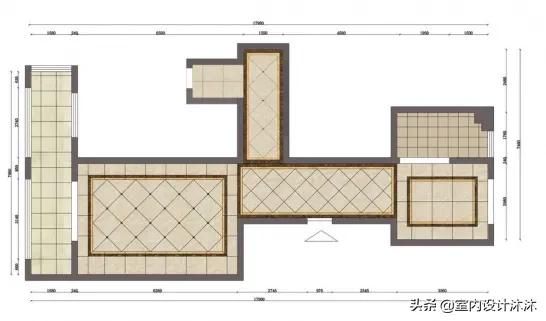

Ps：上圖案例中，餐廳兩圈波導線，波導線位置避開了酒櫃位置。客廳區域外兩圈大的，中間水刀拼花區域充分考慮了電視櫃沙發尺寸。

磚的鋪貼有很多款式，這裡不一一列舉↑

c、記住常用型號磚斜鋪的尺寸和整理水刀拼花圖庫。在做方案的時候波導線區域常會與斜鋪、水刀相結合，有了素材和數據，作圖更加快速。

常見尺寸磚斜鋪尺寸↑

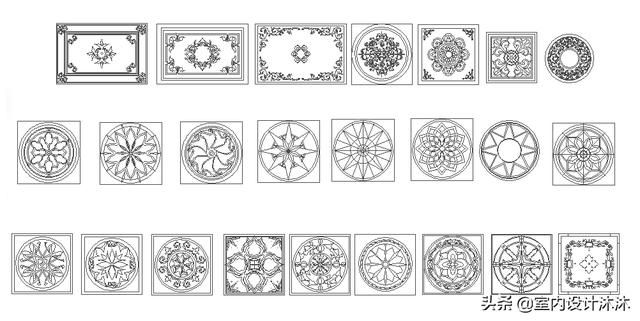

部分水刀拼花圖集↑

初期很難接到這種「大客戶」

講完波導線的尺寸問題，波導線你常拿捏不準的還有什麼呢？其實設計無外乎把握2個點：尺寸和搭配。

下面我給你講解一下波導線顏色運用的一些規律。

3、波導線的顏色問題

在顏色上，波導線可根據波導線鋪設複雜程度來。

一圈波導線：多用黑色、咖啡色、棕色等深色系，等更好的突出波導線裝飾作用合。但如果地磚較深，可用白色或者淺色突出對比。

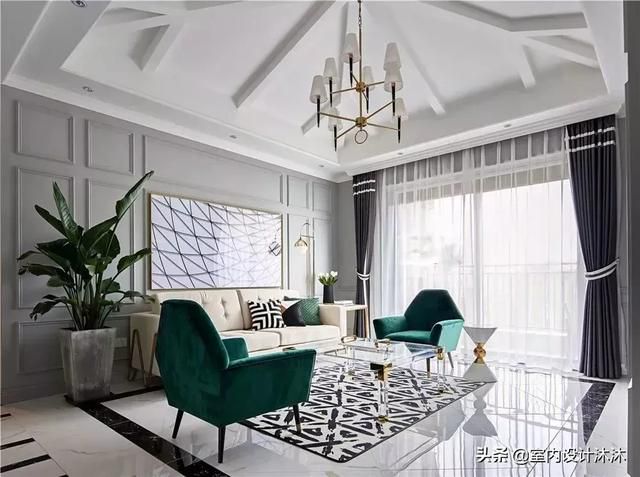

白色地磚配黑色波導線↑

深色地磚配白色波導線↑

米色地磚配棕色波導線↑

兩圈波導線：常見深色 不同色系深色（或深色 白色搭配）。

兩深色搭配更深色在裡圈↑

兩深色搭配更深色在外圈↑

Ps：兩深色波導線以更深色在外圈居多。

黑色加白色波導線↑

三圈波導線：常見兩深夾一淺搭配，這個淺不是專指淺色，是相對的，比兩深淺一點的深色也可以。

黑色＋白色＋黑色波導線↑

兩深夾一淺波導線↑

兩深夾一淺波導線↑

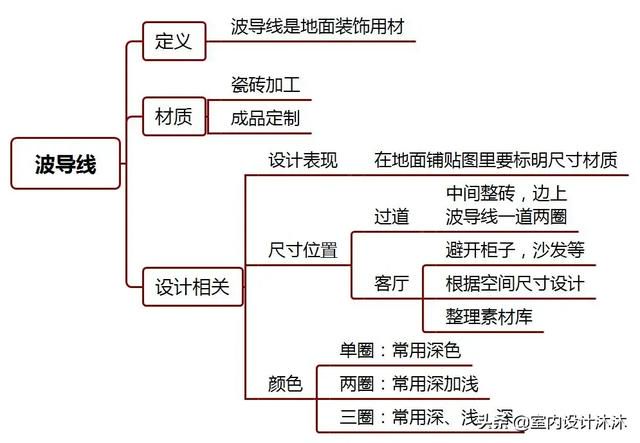

小結.

1、波導線設計的時候，能對縫鋪貼的儘量對縫，這樣比較美觀。

2、波導線鋪貼尺寸及位置拿捏不準的時候，多問瓷磚店設計師。

3、波導線的鋪貼費用公司一般比較貴，如果地面鋪貼很複雜，一般等瓷磚店圖紙出來，多出來的難度費直接結給泥工師傅的情況比較常見。（簡單波導線結在公司，可避免很多口舌）

4、在實際工作中，我們碰到用瓷磚加工的比較多，多用同尺寸不同顏色瓷磚加工，對花色、造型有要求的可以定製成品波導線，成品波導線花色繁多、款式新穎，有的甚至可以全定製水刀圖案。

波導線的設計重要點無外乎上文中羅列的幾個點，看完不知道你是否有種豁然開朗的感覺呢？
