液晶屏LVDS線類型圖文講解（液晶屏LVDS線類型圖文講解）

2023-09-20 00:04:46

說明：

1、本資料是部分顯示屏所使用的LVDS線匯總表，其中對LVDS接口插座、特徵、編碼等作了介紹。如果這些顯示屏的LVDS線損壞，可參考；

2、由於1920X1080高清屏對應的數字板LVDS接口電路標準化較統一，可考慮通過更換LVDS線，對高清屏代用表中LVDS插座及排序不同的屏進行代用；

3、由於非1920X1080顯示屏對應的數字板LVDS接口電路標準化不統一，如果代用屏的機芯與被代用屏的機芯相同，則可考慮通過更改LVDS線，對標清屏代用表中LVDS插座及排序不同的屏進行代用；如果代用屏的機芯與被代用屏的機芯不同，則不能通過更改LVDS線，對這些屏進行代用。

4、本資料可能會有不準確之處，供大家參考，並請大家指出錯誤之處，謝謝！

一、26寸以下（含26寸部分屏和三星2010年後32寸屏）

參數：

1366*768

60Hz

端子：FI-X30S1

特徵：LVDS Pin 30，29，28供電 2、5組LVDS數據雙絞線

材料：A46-BB40DL-SSXH1G400 該接口適用於26寸以下（含26寸部分屏、2010年後三星32寸HD屏）解析度為HD（1366*768） 的屏

參數:

1440*900

60Hz

1680*1050

60Hz

1920*1080

60Hz

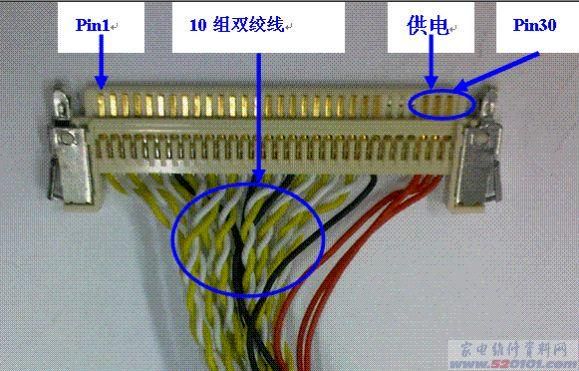

端子：FI-X30S

特徵：1、LVDS Pin 30，29，28供電 2、10組LVDS數據雙絞線

典型和材料號：46-AB250L-CM0C1G

長度：250

該接口適用於26寸以下（含26寸部分屏），除解析度1366*768外的屏

二、26寸以上（含26寸部分屏）

參數：1366*768 60Hz

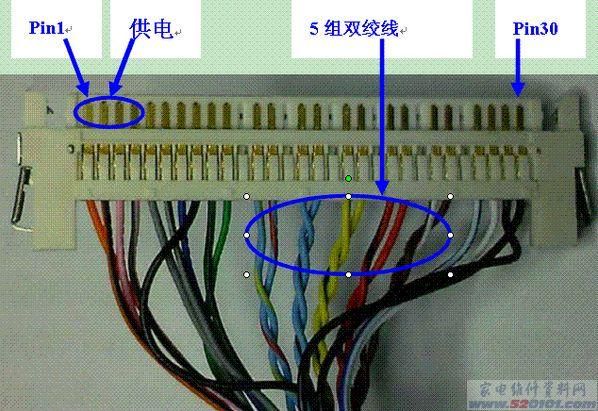

端子：FI-X30S

1、LVDS Pin1--4 供電 2、5組LVDS數據雙絞線

46-AB45DL-LGXJ1G

長度：450

備註：該接口適用於26寸以上（含26寸部分屏）解析度為HD即1366*768 的屏，主要使用於除三星屏外的其他廠家的屏，如LG,AUO,CMO,Sharp等，

參數：1366*768 60Hz

端子：FI-E30S

特徵1、LVDS Pin28--30 供電

2、5組LVDS數據雙絞線

材料：46-BB350B-SS5H1G

長度：350

備註：該接口適用於32寸以上解析度（1366*768）三星舊型號屏，如三星32寸SS5；2010年後HD屏不再使用該接口

參數：1920*1080 60Hz

端子：FI-RE51

特徵：1、LVDS Pin1--4 供電

材料: 46-FB40HL-SS9M1G

長度：400

備註：該接口適用於解析度（1920*1080）三星屏,其他廠家panel 參考選用。

參數：1920*1080 60Hz

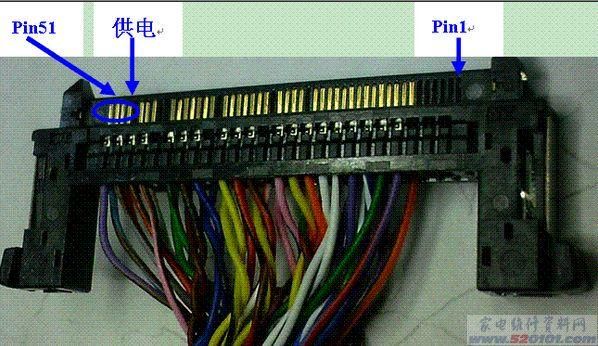

端子：FI-RE51

特徵：1、LVDS Pin48--51 供電

材料型號：46-FB55FL-LG1S1G

長度：550

備註：該接口適用於解析度（1920*1080）LG屏,其他廠家panel 參考選用，大部分AUO屏是此類型

三、120Hz屏LVDS接口定義說明

1、120Hz屏不分尺寸大小，需配置2條LVDS連接線 1條51pin，1條41 pin，如右圖；

2、120Hz屏線有兩種類型G和H： G：Pin1--4 供電,主要適用於三星，CMO等其他廠 家參考使用

H：Pin48--51供電，主要適用於LG、AUO等其他廠家參考使用

參數：

1920*1080 120Hz

端子：FI-R51HL FI-R41HL

特徵：LVDS Pin1--4 供電

材料：46-FB055L-SSXS1G

長度550

該接口主要適用於三星，CMO等其他廠家參考使用；2根線並成一根線，

參數：1920*1080 120Hz

端子：FI-R51HL

FI-R41HL

特徵：LVDS Pin48--51供電

材料

46-FB55FL-LG1S1G

長度：550

備註：該接口主要適用於LG，AUO等其他廠家參考使用；
