問題1：許多的人在進行cad導圖的時候，總會遇到一些的麻煩，比如cad在提取的時候所以的圖層在一起，邊線和鋼筋標識都在同一圖層中導致無法識別，如下圖柱大樣的邊線和邊框線在同一圖層：

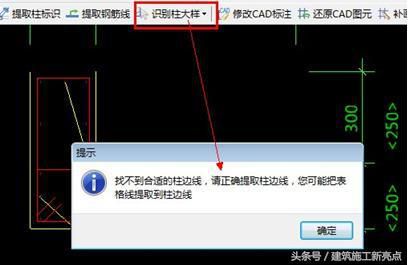

軟體提示，無法完成識別

解決辦法如下：

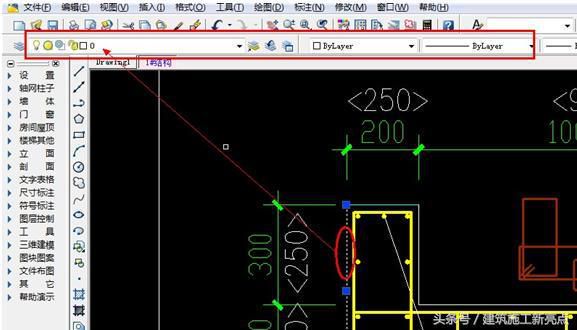

首先點擊柱邊線看看柱邊線所在的圖層，本圖為「0」

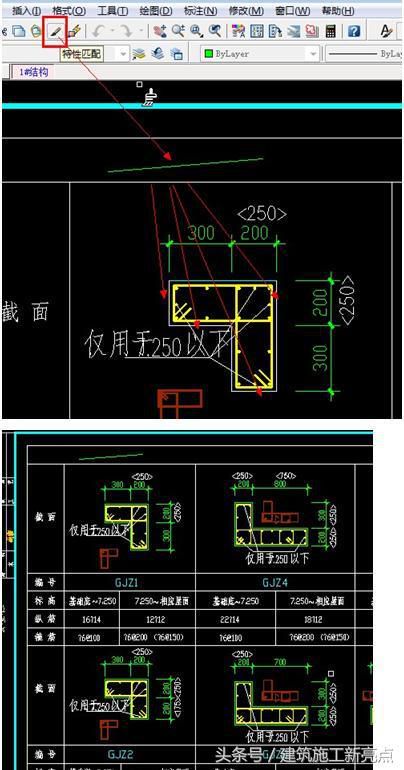

使用特性匹配功能進行圖層的分離，分別選中柱子的各個邊線，選中的邊線顏色就會變為所畫的那條線的顏色，圖層也會隨之改變的。小心不要選中其他的鋼筋線。

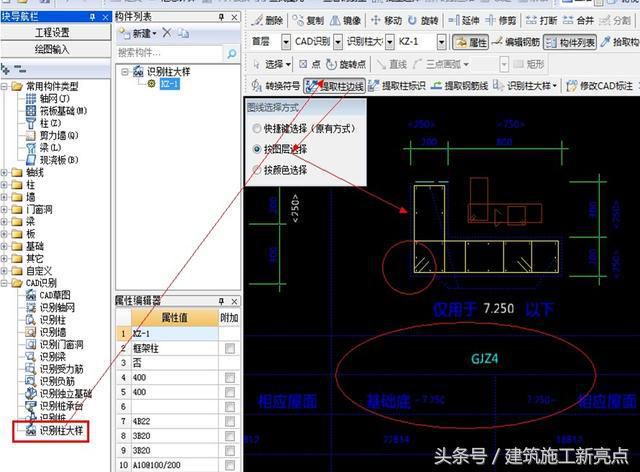

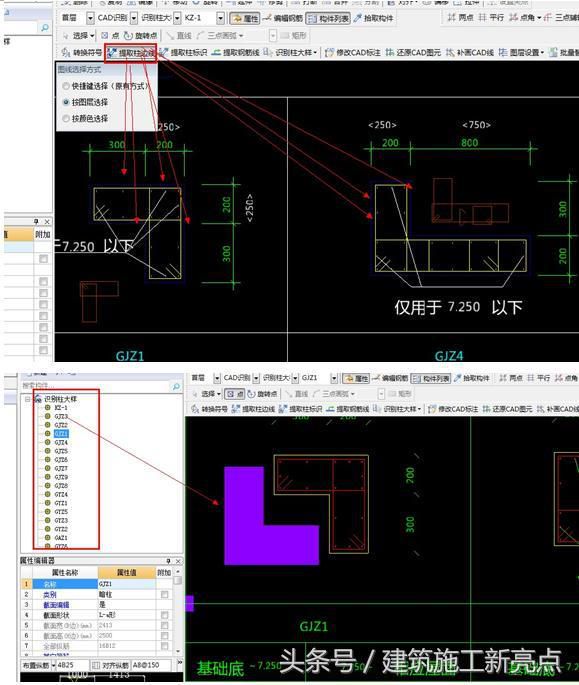

圖層全部分離，重新到導入廣聯達中進行cad的識別：現在提取柱邊線後，邊框線沒有被提取上，並進行cad的識別。

問題2：在新幹線大家都提過天正圖紙顯示不全的問題，在這裡在給大家說一下，解決的方法吧：

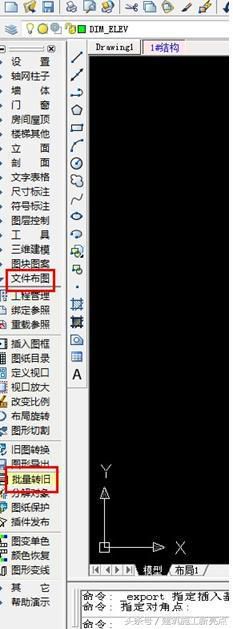

在文件布圖下選擇批量轉舊

選擇所需要轉舊的圖紙，打開，選擇保存路徑，確定。

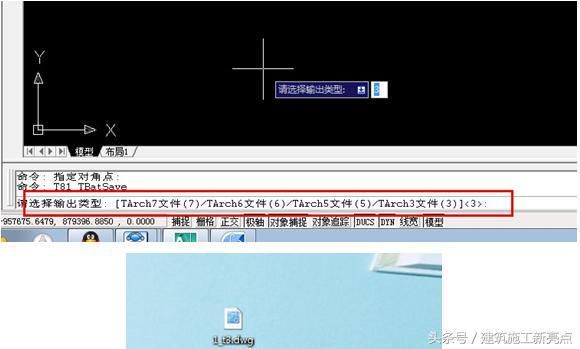

軟體默認為t3文件，然後二次回車即可。

天正圖紙t3轉換完成。

問題3.也有網友提問，並不是不會轉天正3，而是找不到側邊欄，這個問題經過我的摸索有兩個原因：

1是你的天正軟體版本過低，已過試用期，側邊欄就會消失，

解決這問題的方法就是：現在天正的最新版是8.5，到天正官網下載正版的軟體，然後使用我上傳 的註冊機進行註冊使用。

2是由於你的不慎操作，致使側邊欄消失，這種的解決辦法如下：

使用快捷鍵ctrl ，如果還不行，就按照下圖操作。

單擊軟體的銀白色區域，選擇TCH、點擊自定義工具欄。

點擊顯示天正屏幕菜單。

下面在介紹一個去除不必要的圖層的便捷方法，

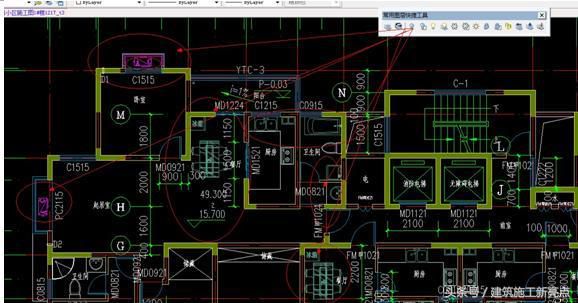

在進行建施圖的識別時候，總會有些些沒有用的圖層比如是水池、衛浴器具、室內的家具，不僅導圖用不上，還使cad圖紙看這繁亂，在天正cad中使用「常用圖層快捷工具」功能的灰色小燈泡進行去除。

現在導入軟體後，是不是很方便呢……
