板卡如何誕生？小編揭秘栢能集團工廠

2023-10-07 14:02:33 2

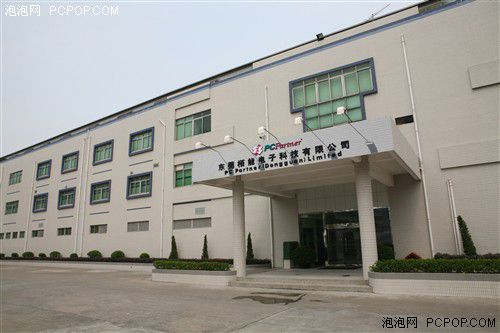

    泡泡網主板頻道12月20日 坐落在廣東省東莞市的栢能集團是全球產能排名前三的板卡廠商，但是一直以來玩家最為熟知的就是ATI公版的顯卡以及藍寶石顯卡的代工廠。在自有品牌索泰上可以看到，從06年獲得AIC，到今年獲得Intel原廠主板合約廠商，5年內已經跨越兩大階級，對於索泰這個全球的品牌有著重大的裨益，也讓用戶從更多層面上，接受索泰板卡的研發理念，以及索泰產品！下面小編就為大家揭秘索泰的產品是如何誕生的！

    作為全球最大的顯卡代工廠，栢能科技擁有非常先進的設備，最大規模和最大產能的工廠。而整個板卡生產，也能看成由三個部分組成：1.產品生產部分，2.產品批量生產前驗證，3.EMC實驗室。作為板卡製造最重要的一環，生產端有著重大的責任，下面便來圖解整個生產部分的過程，讓讀者朋友們對工廠端對板卡質量管控，有更深的認識。

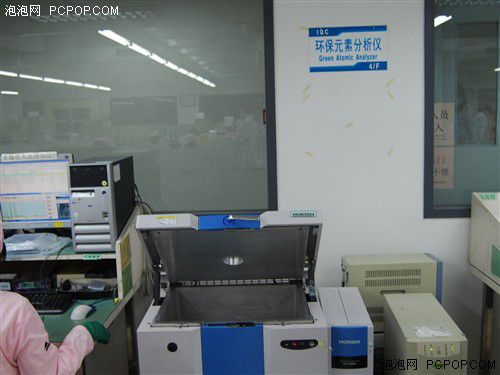

    首先是IQC進料檢測，栢能工廠保證所有來料質量有無缺陷以及有沒有合符環保要求，所有原件必須保證100%通過檢測才能進入產線投產。原料包括晶片、顯存、PCB、電容、電阻、電感等等。而這一部分對於歡迎的要求非常高，工作人員需要對每個來料進行仔細的把關。

確保來料無問題後，PCB將會印上錫膏

    印錫膏機的工作原理類似於油印機，每一款PCB都對應一種有固定孔位的鋼板，然後錫膏刷就能在PCB的對應焊點留下痕跡，而其他位置則會被鋼板遮擋不會有焊錫。
