伺服電機哪些常用參數必須設置（伺服電機選型的5要素）

2023-10-05 02:14:29

伺服驅動和電機與工業機器的性能相匹配：慣量、容量與速度。

慣量：一般機構JL ≤JM，當JL≥3JM時，可控性會降低。不同機構對慣性匹配要求不同。

容量——根據電機負載確定，要求電機的額定轉矩與被驅動的機械系統負載相匹配，通常TM x 0.8 > TL ，步科電機可以做到3倍過載，可以不用預留容量。

速度：減速器。低轉速高扭矩運行時

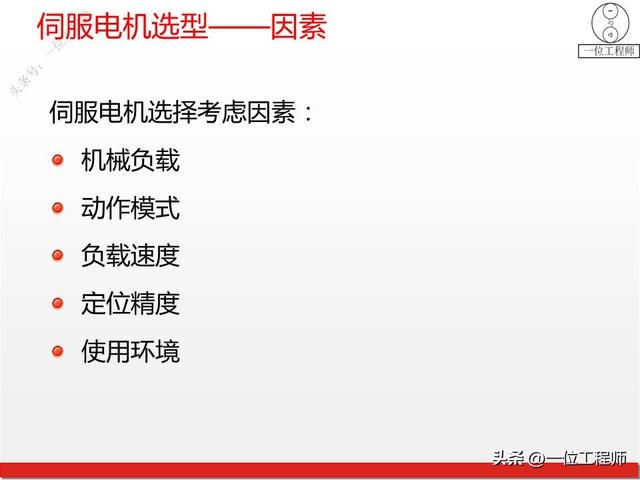

伺服電機選擇考慮因素：機械負載、動作模式、負載速度、定位精度、使用環境。

註：以練習三為例，選型設計步驟如下：

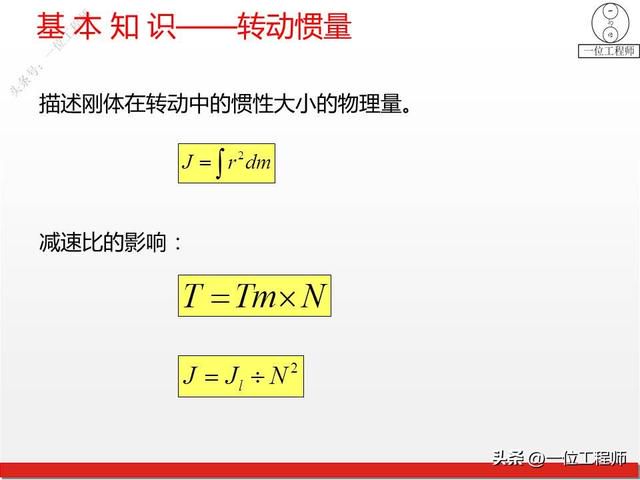

根據圓柱體慣量的計算公式

JL=0.5M R2 =0.5x10x0.12=0.05kg.m2

計算角加速度θ:

θ=(2Π) x300/(60x1)=31.4rad/s2

Ts=(JL JM) xθ =(0.05 JM)x31.4 = 1.57 31.4JM

Ts－啟動扭矩

必須扭矩：

T= S x Ts(在這裡把克服空氣阻力略去）

S＝2，得出：T=3.14 62.8JM>3.14N.m

取最大慣量電機，慣量JM＝1.1x10-3 kg.m2, JL/JM=46

考慮到慣量比遠大於3－5的理想範圍，所以，該系統不適合直接驅動，可以考慮通過減速提高慣量比，選型時也需要注意這點。

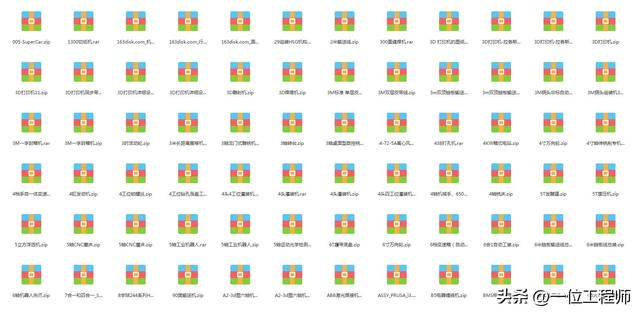

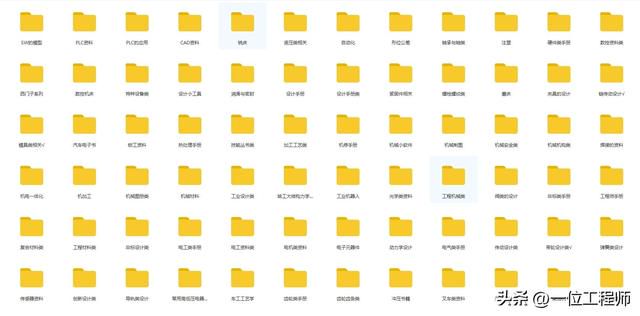

1000G機械相關領域全部資料涉及的面很廣，具體來說內容涵蓋傳統機械行業、機械加工、材料類、材料成型、電氣行業、液壓行業、機電類、機械傳動、一千多份非標設備三維模型和非標設計等等領域。

具體內容有：文檔手冊類(千餘份工程師設計手冊、機械設計手冊、機電相關手冊、液壓類手冊、自動化類手冊、材料成型手冊、非標設計手冊等等，所有歷史文章的PPT源文件等）。

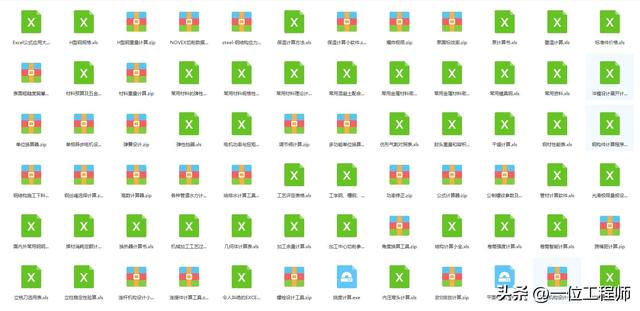

常用的設計工具（500套自動計算表格，其中包括各類傳動校核、選型設計表格、尺寸自動計算表格、軸承校核、齒輪校核與設計等等）。

視頻教程類（十餘款常用的機械設計軟體的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基礎知識）。

我相信這1000G全部資料對於提升你的能力一定會有很大的幫助。同時在工作中遇到相關問題的時候，這些資料也能提供很好的指導作用。

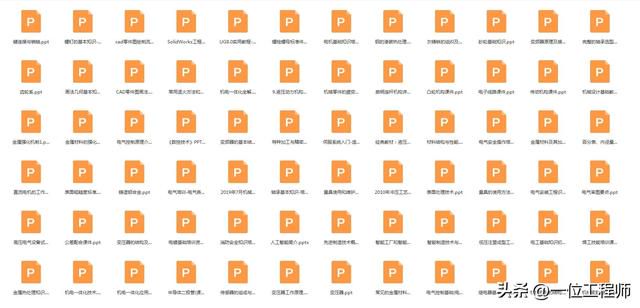

所有文章PPT源文件

各類插件

各類高清視頻教程

各類計算表格

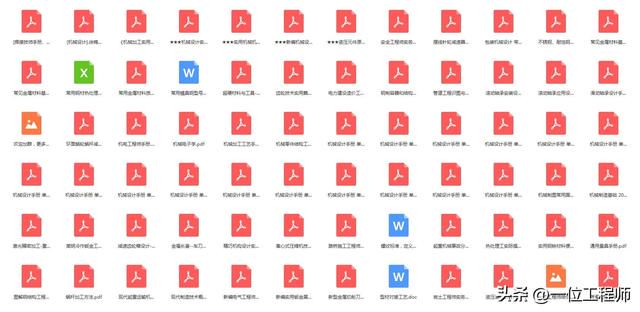

各類設計手冊
