試圖將旋翼機的垂直起降優勢和常規固定翼飛機的高速度、高燃料利用效率優勢相結合的想法，可以追溯到40年代直升機誕生初期。然而，受材料和飛控技術的限制，幾十年內全球各大航空機構，不斷嘗試的各種不同的「混合直升機」構型，基本都失敗了，他們中的大多數要麼完全無法操作，要麼還不如傳統直升機。

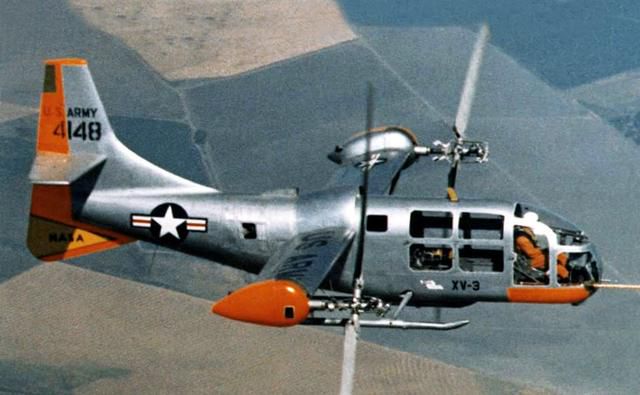

貝爾 XV-3

直到6、70年代，貝爾公司開發出了現在稱為「傾轉旋翼」（Tiltrotor）的混合直升機方案，最初是XV-3驗證機，隨後完成了XV-15驗證機，「傾轉旋翼」開始逐漸實用化。

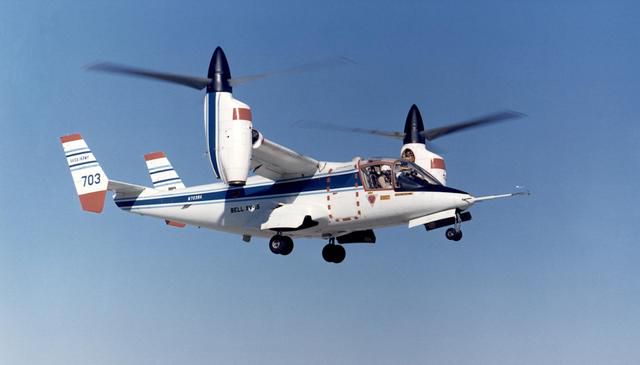

貝爾XV-15

然而，在鐵幕的另一邊，蘇聯直升機開發人員長期以來一直對「混合直升機」概念持懷疑態度。但是在他們從現實出發評估了開發和製造「混合直升機」的眾多困難時，貝爾公司幾乎成功的方案逐漸傳遞到了蘇聯的同行手中。

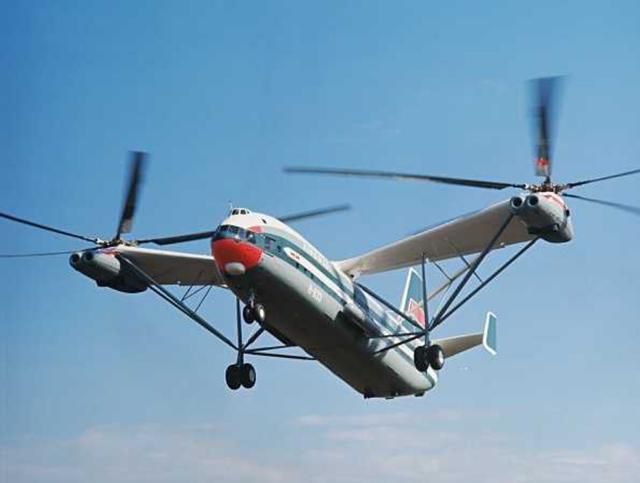

Mi-12

M.L. 米裡設計局（OKB M.L.Mil）在橫向雙旋翼直升機開發方面有著豐富經驗，60年代他們順利的解決了Mi-12開發過程中遇到的各種氣動彈性和結構動力學問題。橫向雙旋翼直升機基本上可以看作是傾轉旋翼直升機的雛形，這使得有米裡設計局認為在此基礎上開發傾轉旋翼直升機成為可能。根據蘇聯的術語，傾轉旋翼機一開始仍然被稱為直升機飛機，但後來米裡為它提出了一個特殊名稱винтоплан（vintoplan），以和貝爾的Tiltrotor區別。

1972年，在M.N.季申科（М.Л.Миля）的領導下，米裡莫斯科直升機廠的專家為Mi-30運輸和客運轉換飛機制定了一個項目提案。

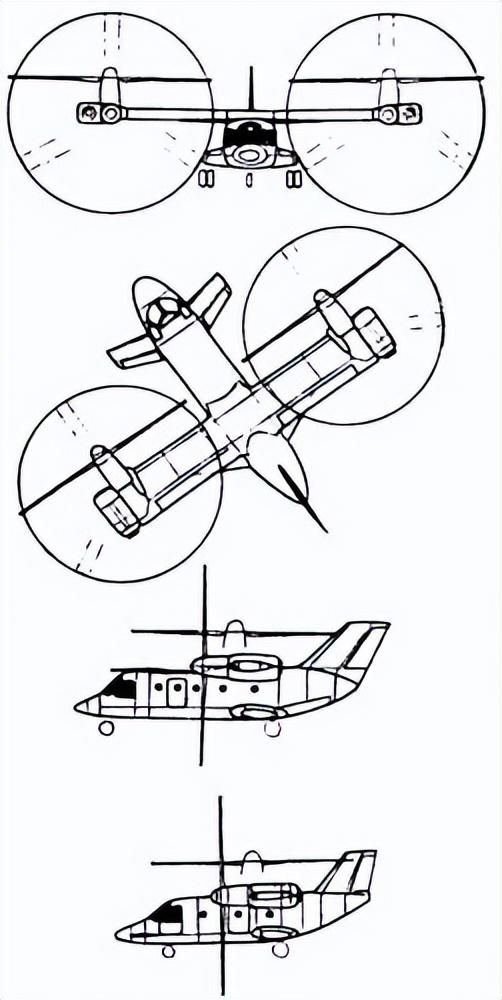

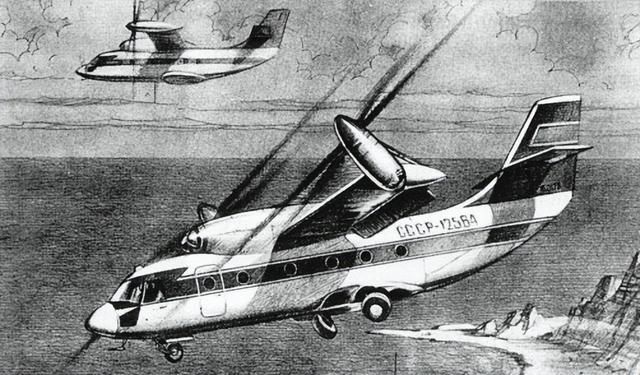

Mi-30早期方案

Mi-30的設計的主要任務是飛行速度和航程上超過所有傳統直升機。Mi-30被視為Mi-8多用途直升機的可能替代品，主要用於運輸和投送（19名乘客或2噸貨物）。使用位於貨艙上方的兩臺TV3-117發動機，這些發動機應該通過變速器驅動兩個直徑為11米的主螺旋槳。螺旋槳位於機翼翼尖的旋轉艙上。

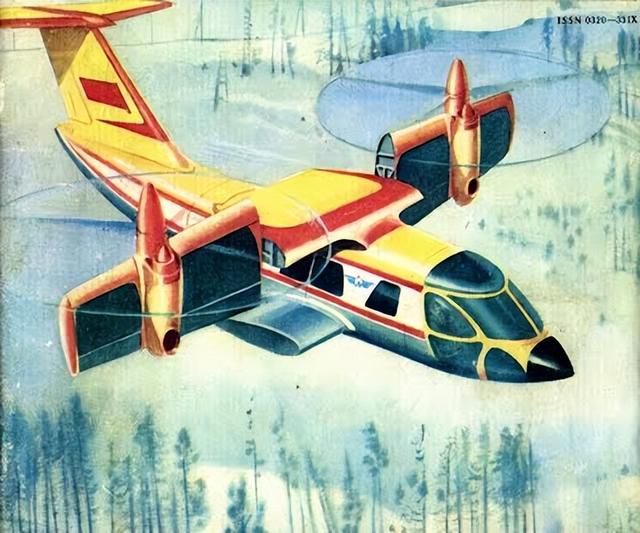

米裡設計局的一個傾轉旋翼方案想像圖

估計的飛行速度為500-600 km/h，航程800 km，起飛重量10.6噸。莫斯科中央流體力學研究院TsAGI參與了該計劃的研究，很快，通過共同努力，開始建造一個用於測試螺旋槳模型的空氣動力學支架系統。設計師還設計了螺旋槳平面的無線電遙控飛行模型，以研究飛行中設備的瞬態模式，穩定性和可控性。

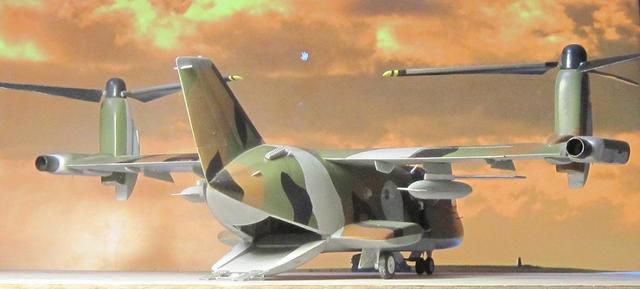

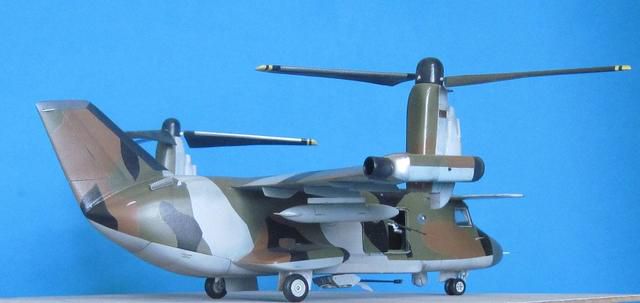

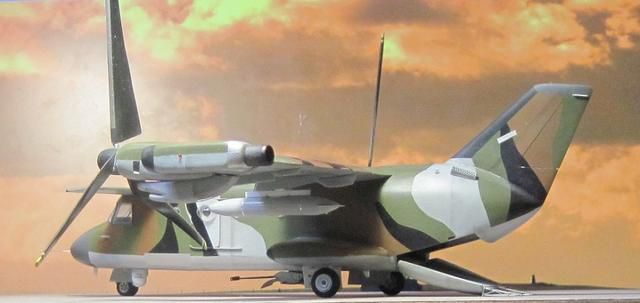

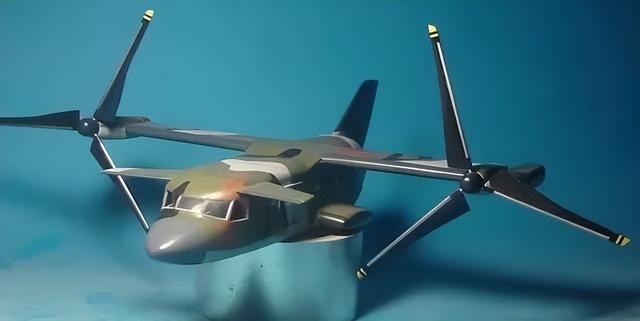

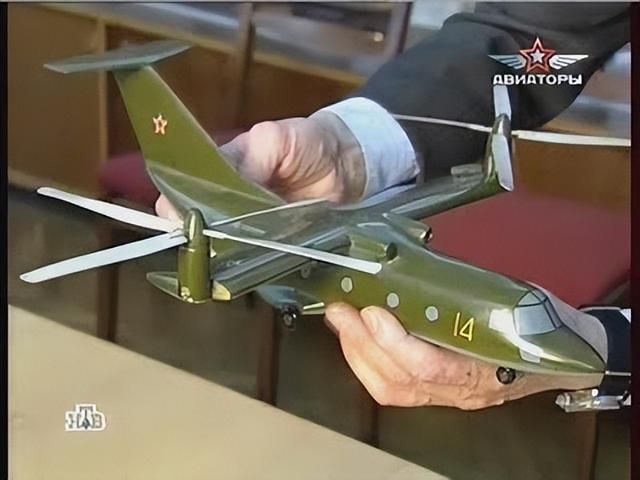

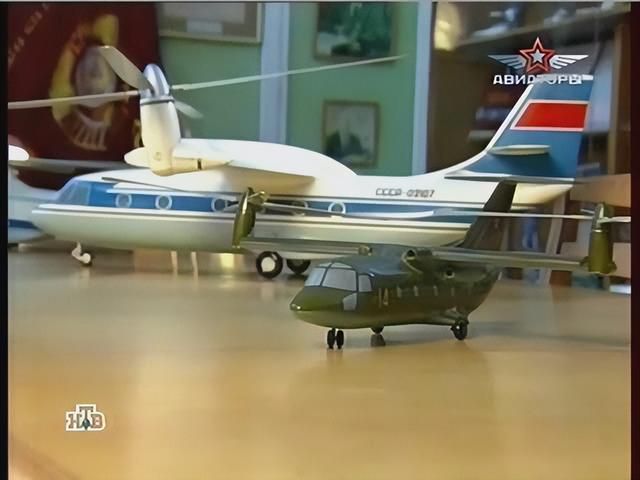

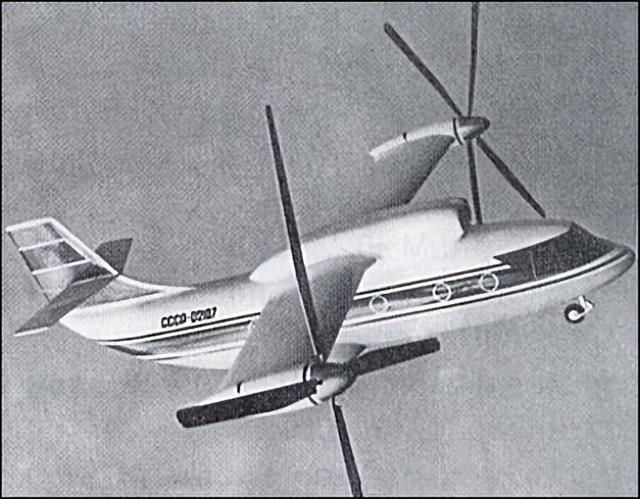

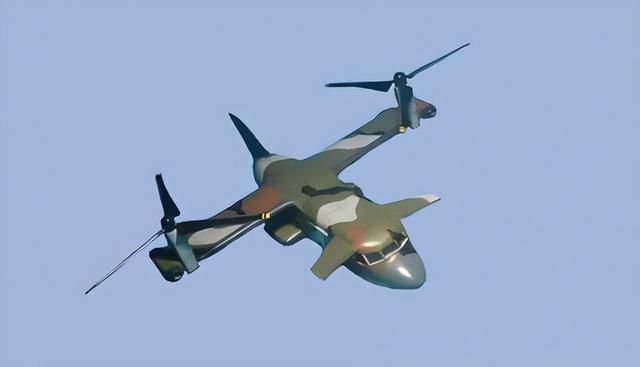

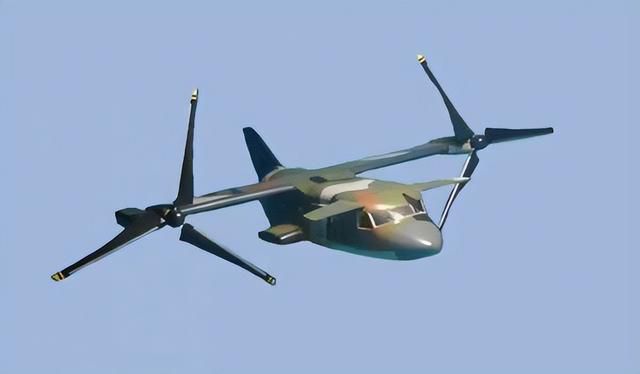

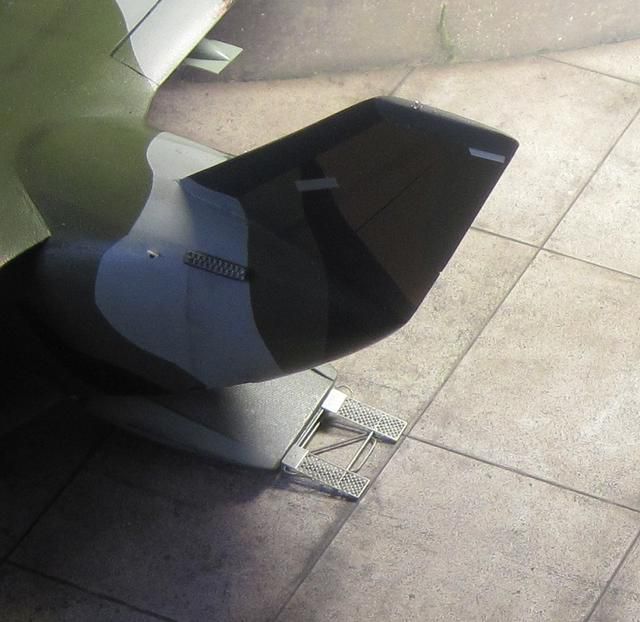

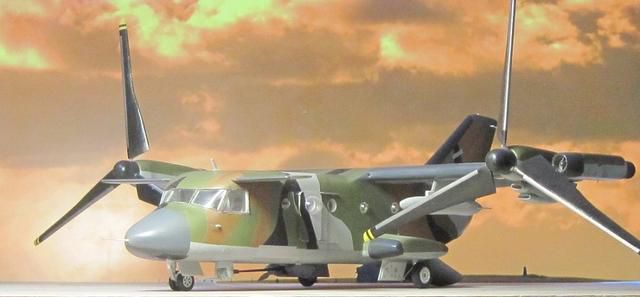

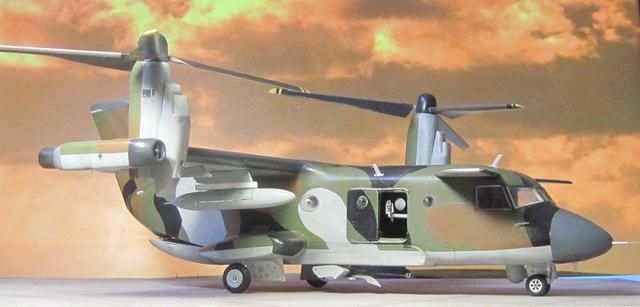

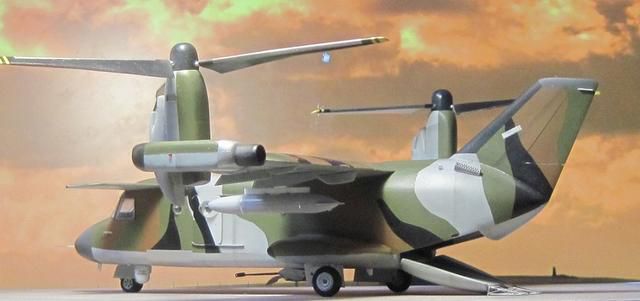

展示中的Mi-30早期型模型

在開發過程中，航空部門希望將Mi-30的承載能力提高到3-5噸，將載客量增加到32人。vintoplan的項目被修正為三臺TV3-117F發動機。主螺旋槳的直徑增加到12.5米，起飛重量增加到15.5噸。到80年代初，設計師構思了Mi-30的許多布局和可能的方案和設計，對轉換設備的氣動彈性，結構動力學，空氣動力學和飛行動力學特徵問題進行了深入的分析研究。考慮到工廠在解決這些問題方面的長期經驗和項目開發的深度，蘇聯部長會議軍備問題主席團委員會於1981年8月發布了一項關於開發帶有可轉換飛行系統（vintoplan）Mi-30的直升機的命令。隨後軍方審議並批准了開發方案，但要求為vintoplan配備更強大的發動機，兩臺D-136發動機，這將使重量增加到30噸。對設計局來說放大不是難點，畢竟搞國Mi-12和Mi-26這種龐然大物。

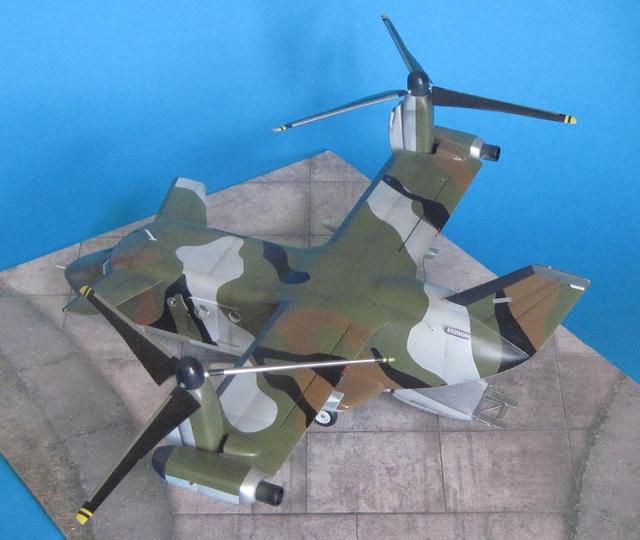

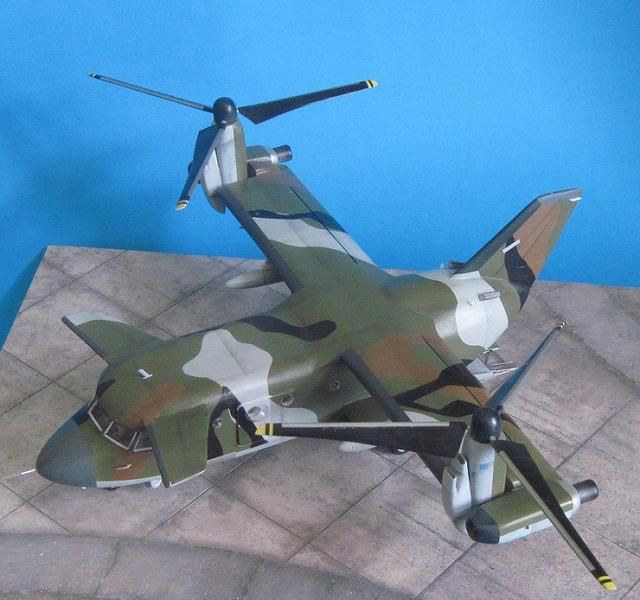

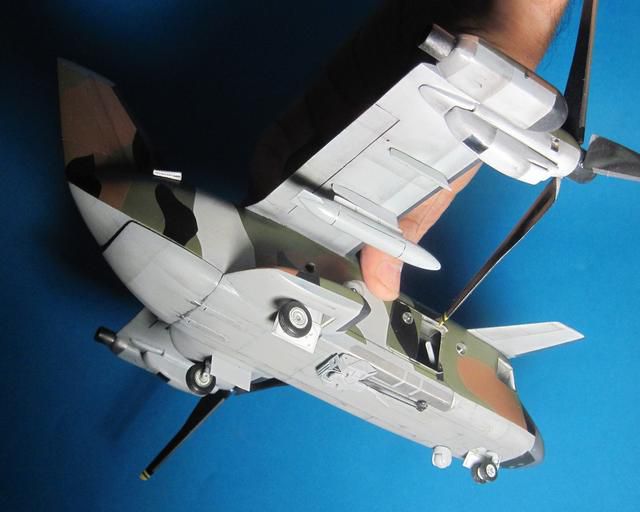

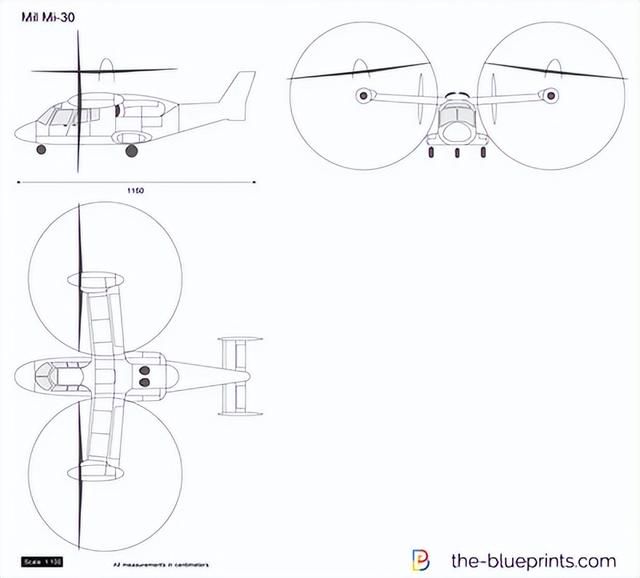

Mi-30輕型方案

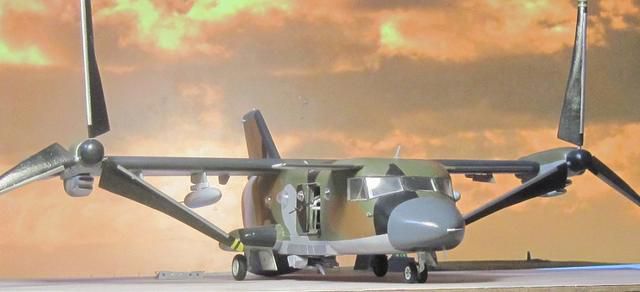

一種Mi-30方案，採用了鴨式布局，發動機在機翼翼尖

在隨後的幾年中，發動機的方案反覆變化。考慮了兩臺或三臺TV7-117發動機、兩臺D-27發動機等選擇。起飛重量11噸、20噸和30噸不等。在強度和空氣動力學領域進行了基礎理論研究，包括自身的振蕩、不穩定性、平衡特性、垂直自旋模式、「空氣共振」、「弦顫振」、「機艙顫振」等。確定軸承系統的質量，固定翼狀態，和直升機狀態的運輸效率等，為螺旋槳，機翼，變速箱和其他單元制定了許多設計方案。

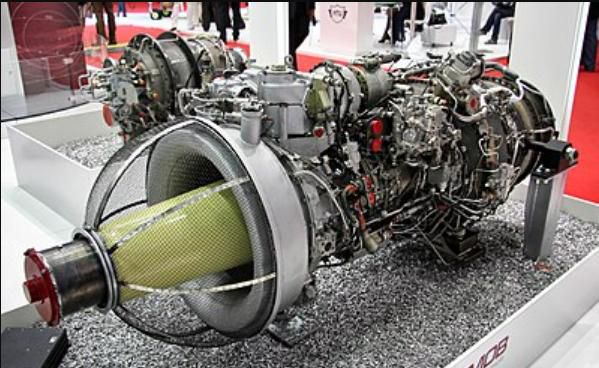

TV7-117 Mi-28 Ka-50的動力

Mi-30的製造被納入1986-1995年的軍備計劃，這就註定了它的結局。蘇聯解體的混亂和俄羅斯崩潰的經濟讓Mi-30停留在了繪圖板。1991年，米裡設計了三種類型的vintoplan：Mi-30S，Mi-30D和Mi-30L，載重量分別為3.2，2.5和0.95噸，載客量分別為21，11和7人。前兩個最大起飛重量為13噸，應該配備兩臺TV7-117發動機，第三個（重3.75噸）使用兩個AL-34。Mi-30的戰鬥攻擊型號也被考慮在內。

在90年代初，研究了Mil莫斯科直升機廠參與歐洲Euroffar計劃的可能性，包括創建類似於Mi-30計劃的傾轉旋翼飛機的尤裡卡計劃。但是，最終設計局對項目的描述為「當時沒有聯合項目的條件」。
