CAD：中望3D巧操作，光柵成像速現立體

2024-01-29 16:32:20

    所謂光柵立體成像，是指原本是平面的畫面，經過畫面表面光柵板的折射後，使畫面中的物體在人的雙眼中呈現出立體感或者變化效果。而在產品的設計過程中，設計師也會巧用光柵成像的原理，從而快速獲得立體圖形，達到提高效率的目的。在中望3D中，設計師們可通過導入、曲線處理、拉伸等簡單操作，即可把二維平面圖轉化成三維立體效果，並進一步引用到相關產品的設計當中，不但高效率，還可避免重新繪製而造成的一些圖形誤差，影響效果。

    在本文中，我們將通過一個仙人掌圖片作為實例，向大家介紹中望3D如何幫助設計師快速做到光柵成像的效果。

    步驟一：新建零件

    新建零件/裝配，命名為Cactus，如圖1所示。

    圖1 新建零件

    步驟二：插入草圖

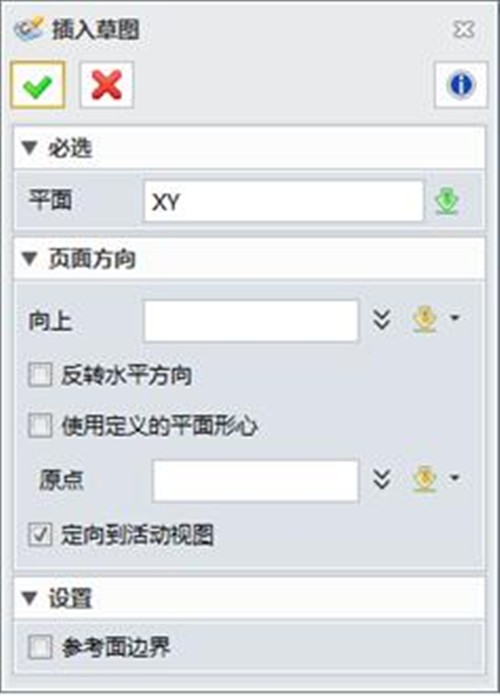

    以XY工作平面為基準創建草圖，如圖2所示。

圖2 創建草圖

    步驟三：導入圖像

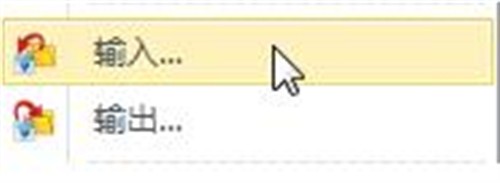

    在文件下拉菜單下進入輸入，如圖3所示。

    圖3 導入圖像

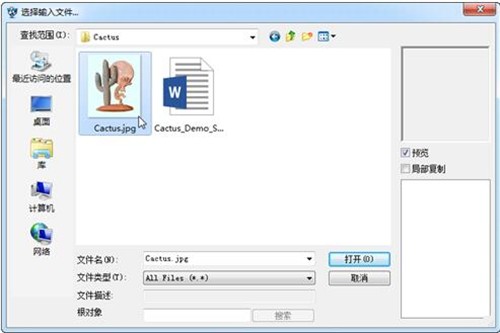

    在選擇輸入文件對話框裡找到Cactus.jpg文件進行文件輸入，使用默認選項，如圖4所示。

    圖4 輸入Cactus.jpg文件

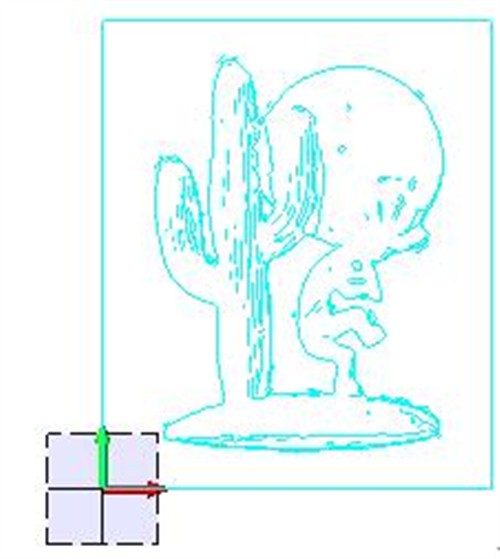

    輸入後，圖片立即被轉換成如圖5所示的曲線對象。

    圖5 曲線對象

    步驟四：重新導入圖像

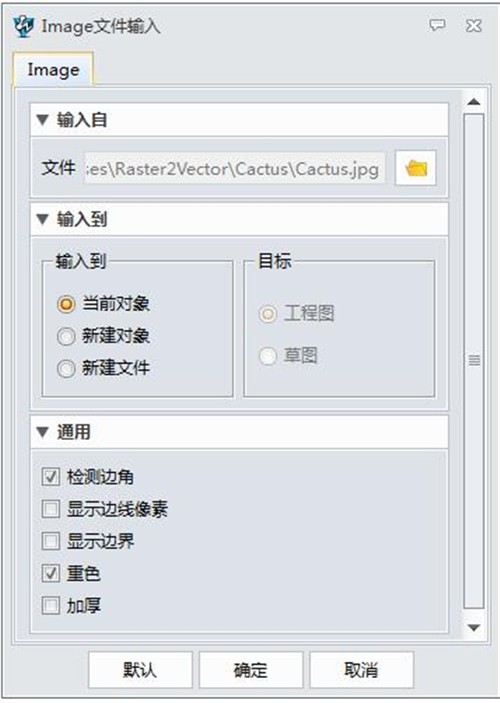

    回撤上述操作，重新導入圖像，這次我們使用重色選項導入，如圖6所示。

    圖6 重新導入圖像

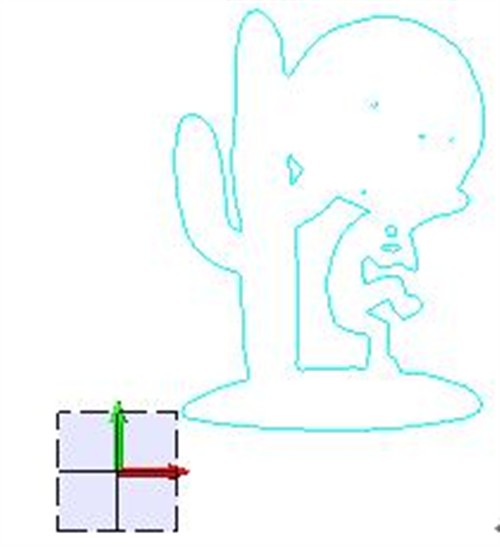

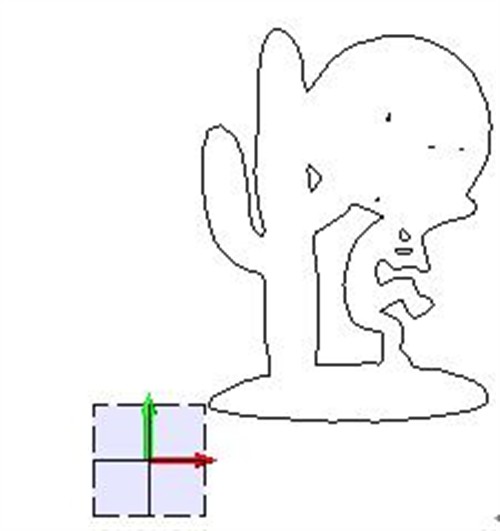

    這個選項生成的曲線沒有邊框，只保留了圖像的內外邊界，如圖7所示。

    圖7 重色導入效果

    步驟五：修改曲線顏色

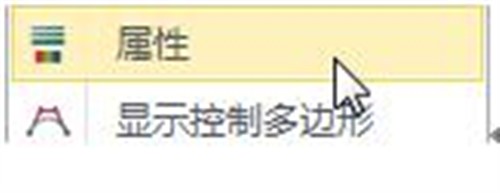

    要改變被轉曲線的顏色，可全選曲線，進入右鍵菜單的屬性，如圖8所示。

    圖8 進入屬性

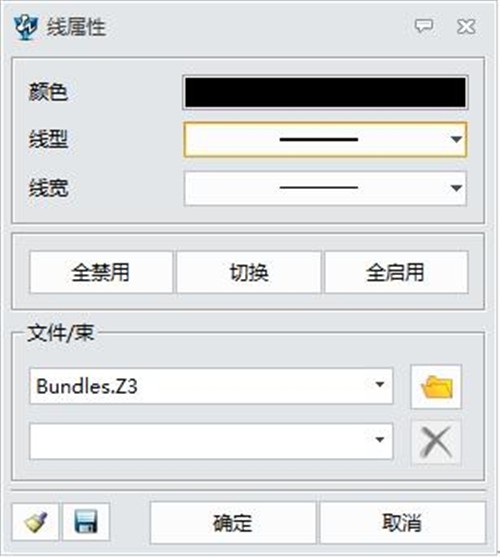

    如圖9所示把顏色改為黑色。

    圖9 顏色改成黑色

    草圖裡的曲線顏色被修改，如圖10。

    圖10 黑色曲線效果

    步驟六：曲線處理

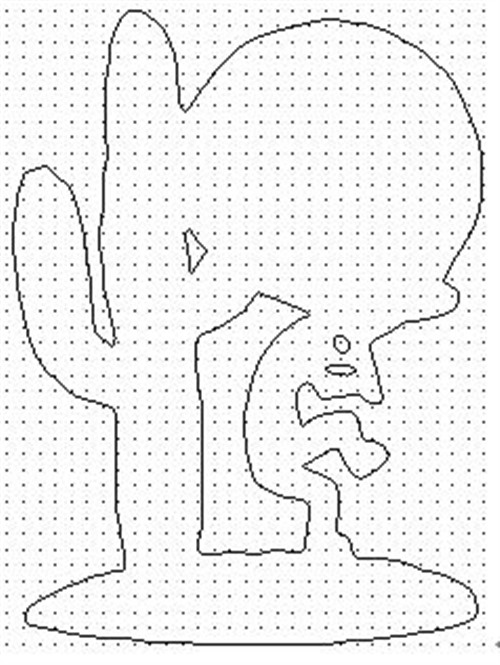

    刪除一些不必要的曲線，檢查邊界的連接情況，保證內外邊界的連續性，如圖11所示。

    圖11 曲線處理

    步驟七：拉伸

    通過拉伸命令把圖11中處理後的草圖進行拉伸，獲得圖像輪廓的立體造型，如圖12所示。

    圖12 拉伸獲得立體造型

    經過了上述介紹，相信大家都掌握了通過中望3D實現光柵成像效果的操作方法了，在後續的產品設計過程中即可靈活運用這個方法，從而達到高效設計零誤差的效果，你也快來體驗下吧！
