GTX 1080完整參數出爐！核心架構圖首曝

2024-11-16 21:41:11

    5月7日的發布會上，NVIDIA只是簡單介紹了GTX 1080的大致規格和性能，並未詳細公布GP104核心的詳細參數。臨近NDA解禁，已經有外媒搶先曝光了GTX 1080的完整官方參數，GP104核心架構圖也首次露面。

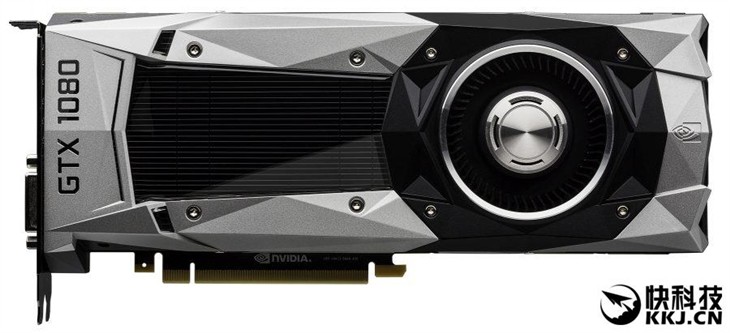

    GTX 1080是NVDIA GeForce 1000系列的首款顯卡，官方稱之為「10」系，基於16nm FinFET工藝製程的GP104核心（帕斯卡）打造。顯卡基礎頻率為1607MHz、加速頻率1733MHz。當然，實際運行頻率根據遊戲、應用不同而有所不同。

    就目前來說，GTX 1080是NVIDIA旗下最強的單卡，默認頻率下領先GTX TITAN X約21%（3DMark跑分）。最讓人印象深刻的是，GTX 1080的TDP只有180W，單8pin供電接口即可滿足。

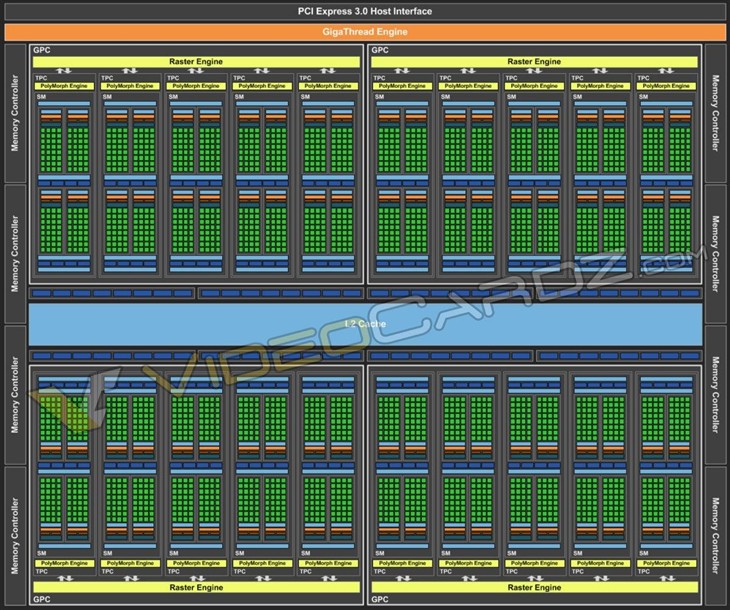

    從官方公布的GP104核心架構圖來看，GTX 1080內建4組GPC（顯卡處理器集群），每個GPC有5個SM（2x64個CUDA單元），共計2560個CUDA單元。

    此外，ROPs數量64個，TMUs數量160個。介於GTX 980、GTX 980 Ti之間。

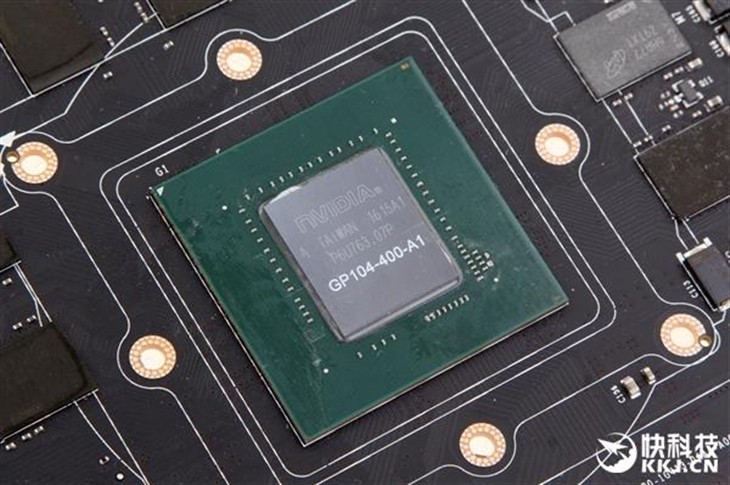

    GP104的核心電晶體面積7.2b，核心面積為314mm2，遠遠小於麥克斯韋家族的GM200，甚至比GM204還要小不少。得益於16nm FinFET工藝的應用，每平方毫米的電晶體數量達到了22.9m，遠遠高於GM200。這也是GP104能耗比如此高效的主要原因之一。■
