鋼筋施工中最常見的錯誤做法及正確做法（梁篇）

原創2021-12-18 21:18·圈子裡的劉先森

1、錯誤做法：框架梁縱向受力鋼筋因支座長度限制而造成無法滿足彎折前平直段長度的情況，有些人認為可以將平直段減短些，彎折段加長些，總的長度滿足錨固長度La或抗震錨固長度Lae就可以了，這種做法是不合適的。

正確做法：對於鋼筋的彎折錨固，其平直段長度均需滿足相應要求。彎折錨固是利用受力鋼筋端部彎鉤對混凝土的局部擠壓作用加大錨固承載能力，從而保證了鋼筋不會發生錨固拔出。彎折錨固要求彎鉤之前必須有一定的平直段錨固長度，是為了控制錨固鋼筋的滑移，使構件不至於發生較寬的裂縫和較大的變形。當水平段長度不滿足要求時應由設計解決。

16G101-1 84頁

註：16G101系列圖集涉及到的鋼筋彎折錨固做法有幾種：

縱向受力鋼筋的錨固，當不能滿足直錨要求時，可採用在鋼筋端部設置90°彎鉤的形式，16G101系列圖集中縱向受力鋼筋採用90°彎鉤錨固形式主要有如下幾種:

1)平直段長度>0.6LabE(0.6Lab)，彎折段長度15d,要求平直段宜伸至支座盡端;用於直錨長度不足，且充分利用鋼筋抗拉強度的情況。

2)平直段長度≥0.4Labe(0.4Lab)，彎折段長度15d,要求平直段應伸至支座盡端;當錨固鋼筋承受充分豎向壓力作用時，平直段長度可適當減小，該種情況是情況1)的特殊形式。如框架中間層端節點處框架梁上、下部縱向鋼筋的彎折錨固。

3)平直段長度≥035Lab，彎折段長度15d, 要求平直段宜伸至支座盡端;用於梁、板簡支端上部鋼筋的錨固。

4)框架頂層中柱頂縱向受力鋼筋從梁底算起平直段長度>0.5Labe:彎折段長度12d,要求豎直段伸至柱頂。

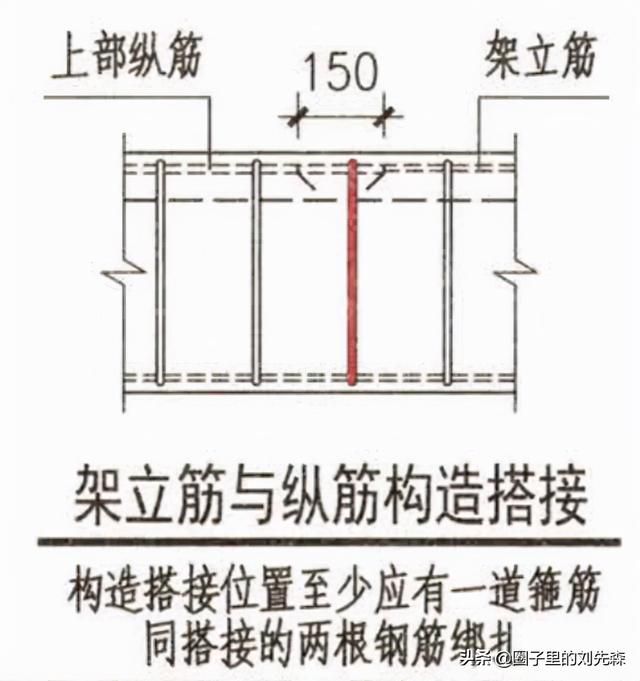

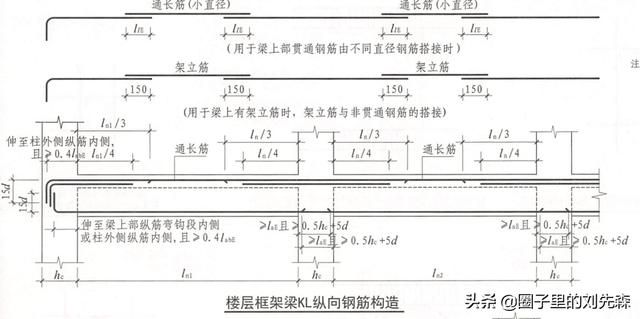

2、錯誤做法：通長筋與架立筋搭接長度錯誤，且搭接範圍內箍筋未設置。

正確做法：通長筋與架立筋搭接長度為150mm，構造搭接位置至少應有一道箍筋同搭接的兩根鋼筋綁紮。

18G901-1 2-3頁

3、錯誤做法：框架梁下部縱向受力鋼筋在中間節點內未貫通，直接在中柱內錨固或搭接。

正確做法：框架梁下部縱向受力鋼筋在中間節點內宜貫穿，當不能貫穿時按如下方式處理:

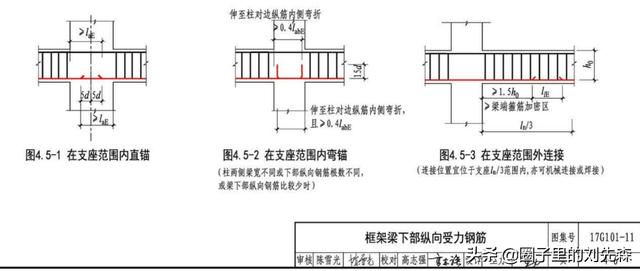

1下部縱向受力鋼筋錨固在節點核心區內:伸入支座內長度不小於Lae,且應伸過柱中心線5d,見圖4. 5-1.

注意:因下部縱向受力鋼筋比較多，採用彎折錨固時大量鋼筋交錯，影響混凝土澆築質量，故從11C101-1開始就取消了該種錨固方式。若柱兩側梁寬不同或下部縱向鋼筋根數不同，或梁下部縱向鋼筋比較少時，個別無法貫通中柱截面的縱向鋼筋可考慮採用彎折錨固方式，見圖4.5-2。

2梁下部縱筋可延伸至相鄰跨內箍筋加密區以外連接。且在距支座1/3淨跨範圍之內，見4.5-3.此時接頭面積百分率不宜大於50%。採用搭接時。搭接長度範圍內箍筋應加密。

3以上兩條可同時使用，以保證節點範圍內鋼筋不至於過密，從而保證混凝土的澆築質量。

4框架梁下部縱筋接頭，當無法避開箍筋加密區時，應採用機械連接，接頭等級為一級或二級，且接頭面積百分率不宜大於50%。

5框架梁下部縱向鋼筋儘量避免在中柱內直線錨固或90°彎折錨固，宜本著「能通則通」的原則來保證節點核心區混凝土的澆築質量。

17G101-11 4-6

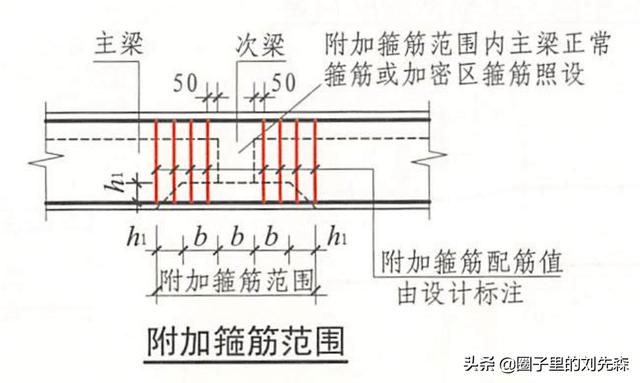

4、錯誤做法：主次梁交接處布置附加箍筋數量不足，主梁正常箍筋漏設。

正確做法：附加箍筋範圍內主梁正常箍筋或加密箍筋照設。

16G101-1 88頁

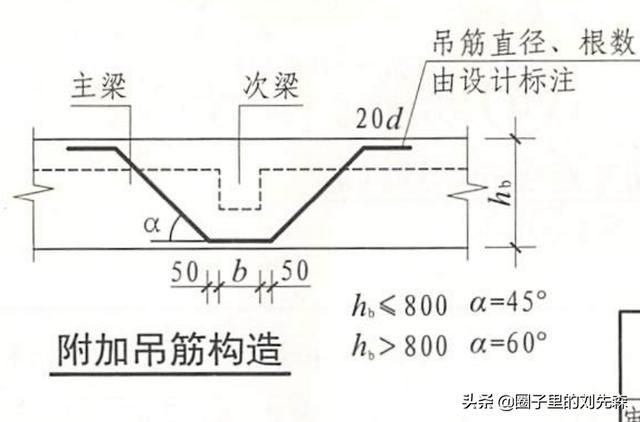

5、錯誤做法：吊筋按次梁高度施工為錯誤做法。

正確做法：按主梁高度施工。

16G101-1 88頁

6、錯誤做法：非框架梁下部縱筋伸入支座按錨固長度設置，造成鋼筋的浪費。

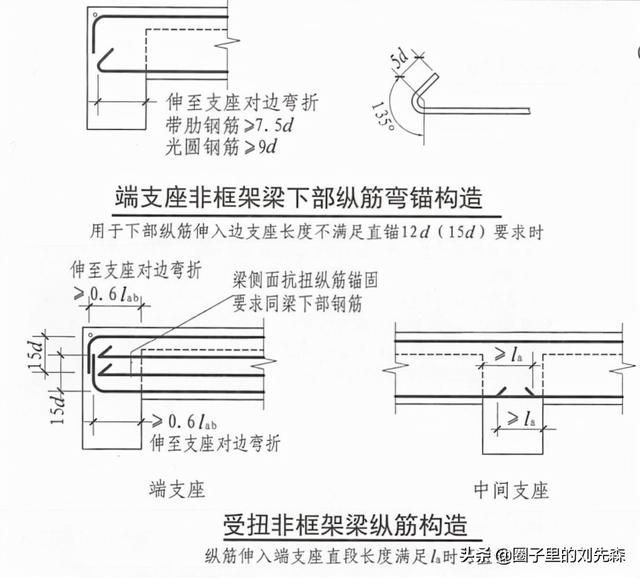

正確做法：16G101-1中要求非框架梁(不受扭時)下部縱向帶肋鋼筋伸入端支座的直線錨固長度不小於12d (d為下部縱向鋼筋直徑)，實際工程中也會遇到支座寬度較小，不能滿足該項要求的情況，可採用135°彎鉤錨固方式，下部縱向鋼筋伸至支座對邊彎折，包括彎釣在內的水平投影長度應不小於0.6Lab（熱軋帶肋鋼筋取為7.5d）彎鉤的直線段長度為5d。

16G101-1 89頁

7、錯誤做法：非框架梁上部縱向鋼筋在端支座錨固時。設計按鉸接和充分利用鋼筋的抗拉強度做法錯誤，當端支座寬度不足時不知如何處理。

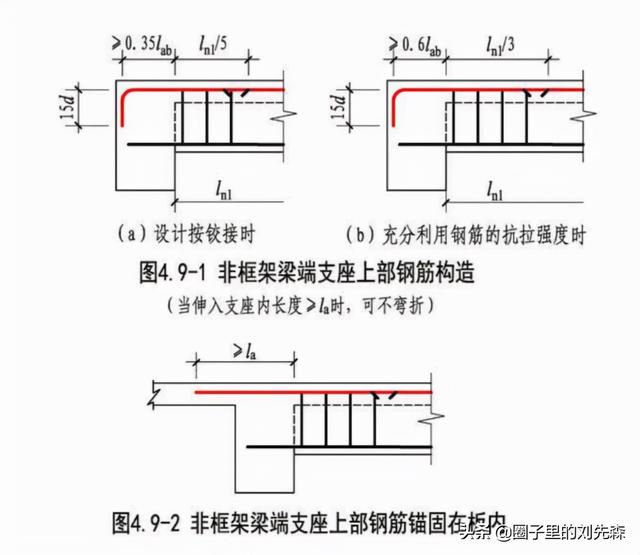

正確做法：1)非框架梁端支座在工程設計時:1601-1中非框架梁代號L. JZL表示端支座為絞接。「設計按鉸接時」指理論上支座無負彎矩，但實際上仍受到部分約束，因此在支座區上部設置縱向構造鋼筋:此時支座上部非貫通鋼筋伸至主梁外側縱筋內側後向下90°彎折，平直段長度不小於0.35Lab，彎折段長度15d,見圖4.9-1(a). 當伸入支座內長度不小於La時，可不彎折。

2)當非框架梁端支座上部縱筋為充分利用鋼筋的抗拉強度時，在梁代號後加「g」，即Lg、JZLg「充分利用鋼筋的抗拉強度時」指支座上部非貫通鋼筋按計算配置，承受支座負彎矩;此時支座上部非貫通鋼筋伸至主梁外側縱筋內側後向下彎折，平直段長度不小於0.6Lab,彎折段長度15d, 見圖4.9-1(b).當伸入支座內長度不小於La時，可不彎折。

當支座寬度較小時，無論是「充分利用鋼筋的抗拉強度時」，或是「設計按鉸接時」都有可能出現支座寬度不滿足平直段長度0.6Lab或0.35Lab的情況，設計應避免出現此情況.當出現此種情況時，設計可採取如下處理措施。

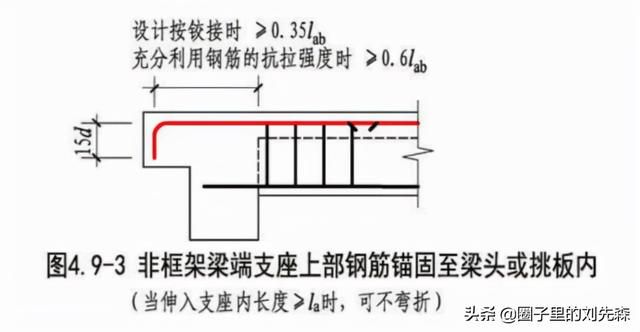

1)當支座外側有樓板時，可將上部鋼筋延伸至樓板內，滿足錨固長度即可，見圖4.9-2。

2)將非框架梁伸出支座形成梁頭或在支座外側設置挑板時，可在梁頭或挑板中直線錨固或彎折錨固，見圖4.9-3。

3)在保證計算要求的前提下，對上部縱向鋼筋直徑進行調整。

17G101-11 4-14

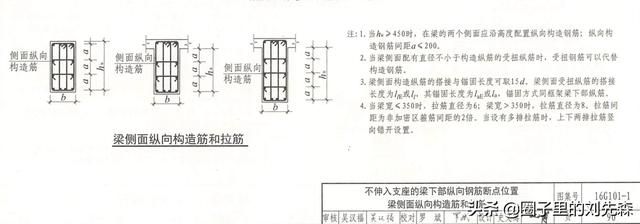

8、錯誤做法：a、當hw≥450時，在梁的兩個側面未沿高度配置縱向構造鋼筋。b、梁側面縱向鋼筋構造鋼筋和受扭縱筋的搭接長度和錨固方式混淆。c、拉筋間距按正常間距設置。

正確做法：

a、當hw≥450時，在梁的兩個側面應沿高度配置縱向構造鋼筋;縱向構造鋼筋間距a≤200。b、梁側面構造縱筋的搭接與錨固長度可取15d.梁側面受扭縱筋的搭接長度為Lle或Ll其錨固長度為lae或la，錨固方式同框架梁下部縱筋。受扭縱向鋼筋在跨內採用搭接連接時，在搭接長度範圍內應箍筋加密。構造縱向鋼筋在跨內採用搭接連接時，在搭接長度範圍內不需要配置加密箍筋。

c、當梁寬≤350時，拉筋直徑為6;梁寬> 350時，拉筋直徑為8。拉筋間距為非加密區箍筋間距的2倍。當沒有多排拉筋時，上下兩排拉筋豎向錯開設置。
