各種樓梯圖紙識圖（樓梯詳圖-一次性給你講明白）

2023-10-15 01:27:36

你能分的清楚整體建築四面平圖，但未必能夠分的清楚建築結構詳圖！

也不一定會清楚識別立體圖！！就樓梯來說目前多採用預製或現澆鋼筋混凝土樓梯。

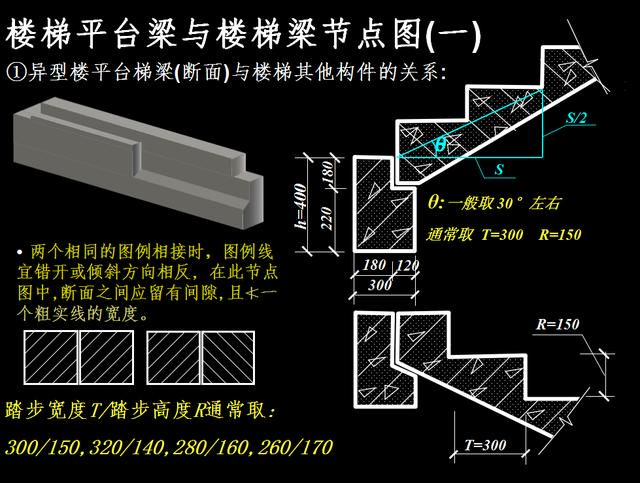

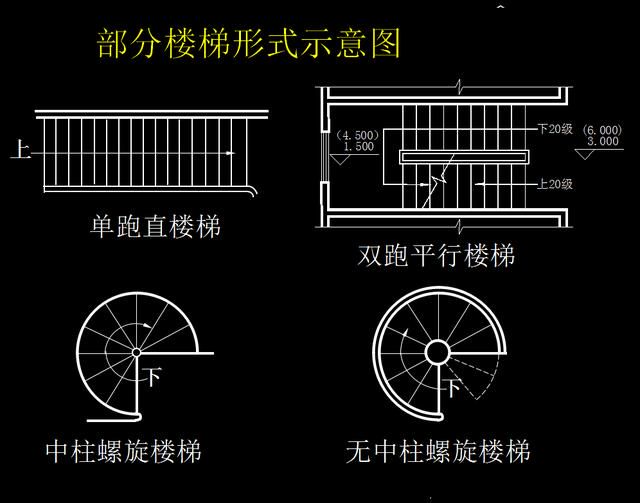

樓梯由梯段(包括踏步和斜梁)、平臺(包括平臺板和平臺梁)和欄板(或欄杆)等部分組成。

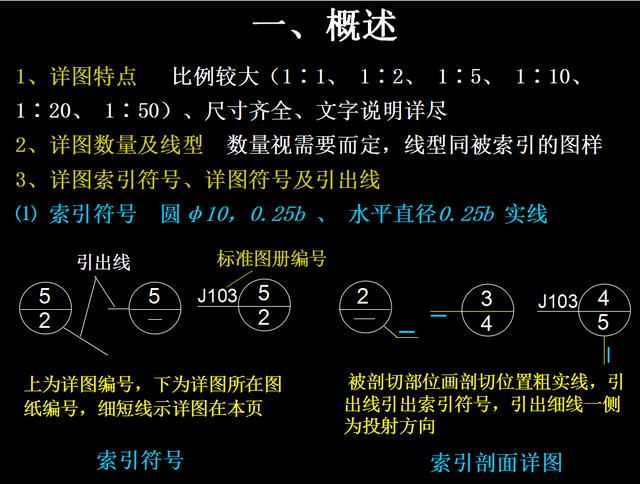

樓梯的構造比較複雜，一般需另畫詳圖，以表示樓梯的類型、結構形式、各部位尺寸及裝修做法，是樓梯施工放樣的主要依據。

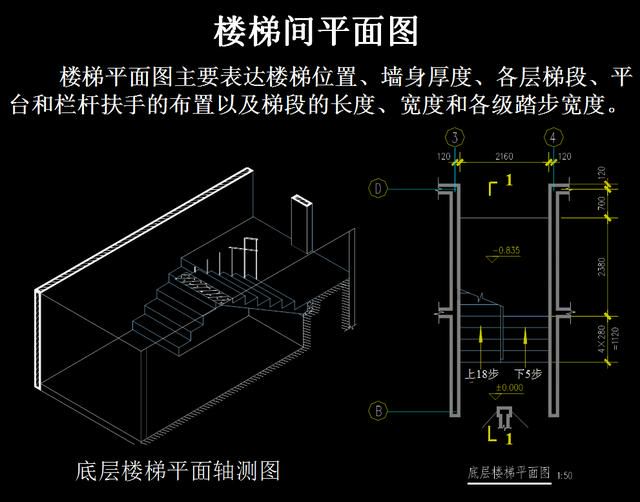

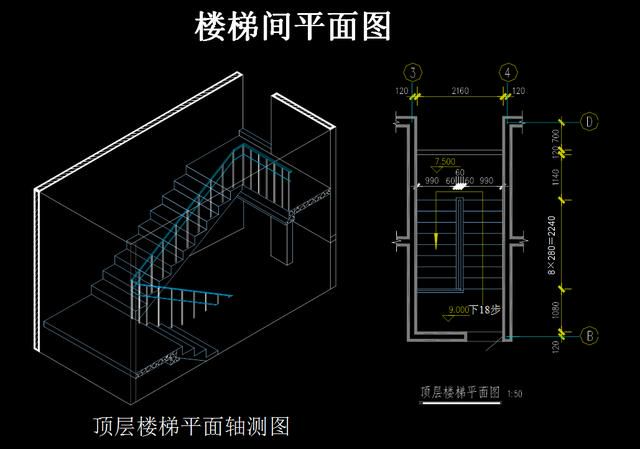

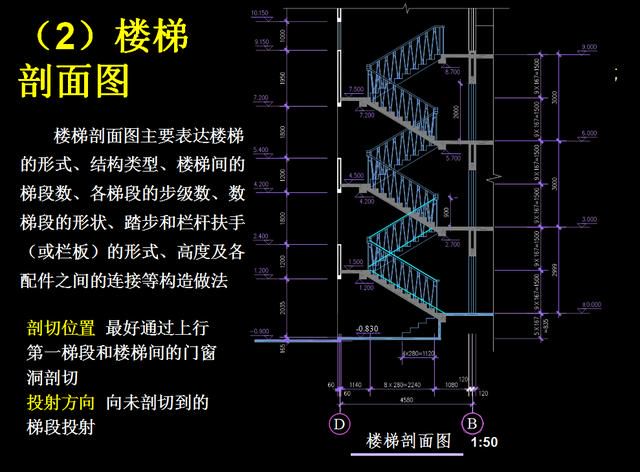

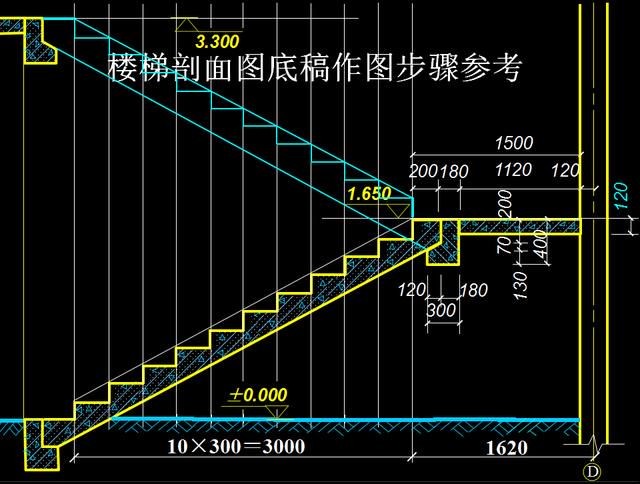

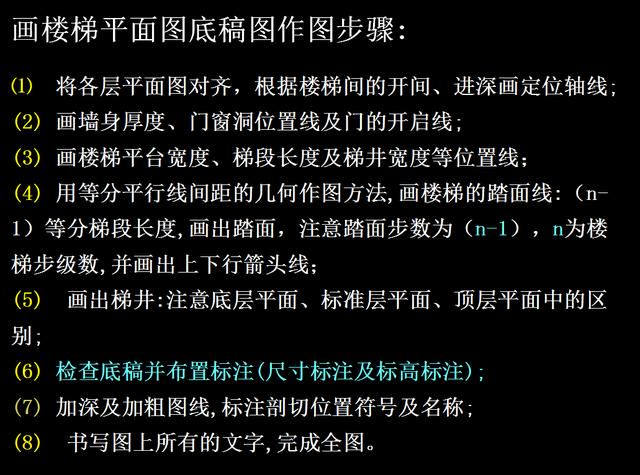

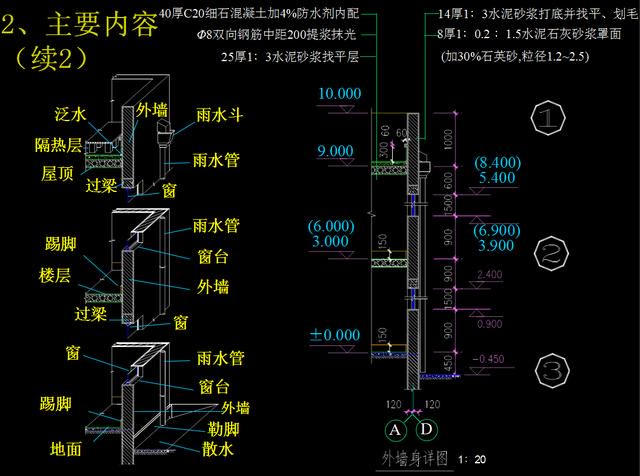

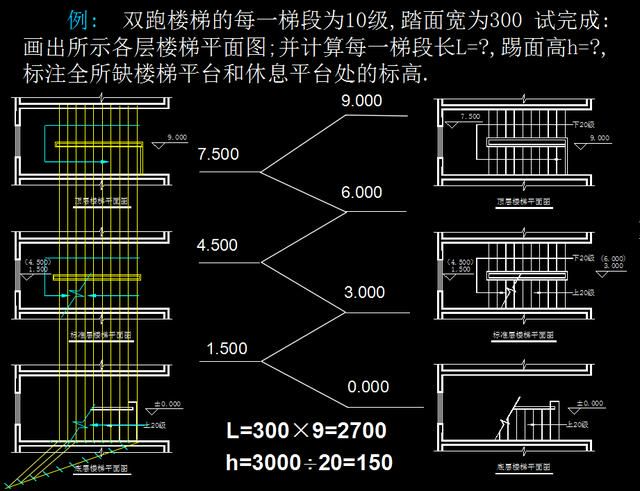

樓梯詳圖反映了樓梯的布置形式、結構形式以及踏步、欄杆扶手、防滑條等詳細構造、尺寸和裝修做法。樓梯詳圖樓梯平面圖、樓梯剖面圖以及踏步、欄杆扶手、防滑條的構造詳圖。

通過上面的建築詳圖教程全面剖析，你對樓梯詳圖搞清楚了嗎？

只要你認真仔細的去閱讀本篇教程，保證你今後碰到任何建築樓梯圖紙都認知嘍！！
