1、 理解鏈路聚合定義

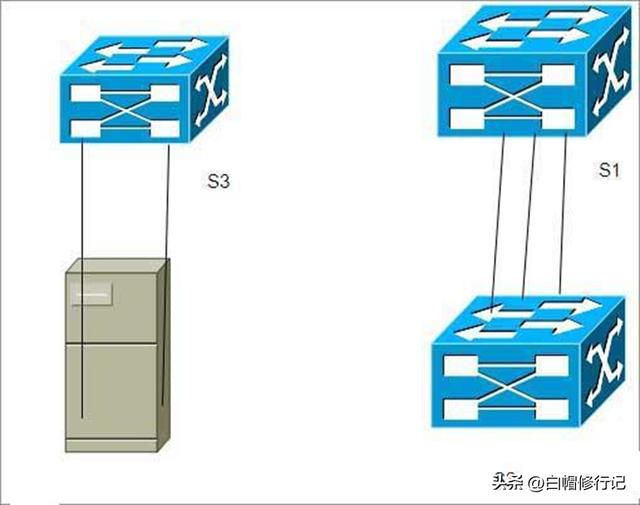

鏈路聚合(Link Aggregation)，是指將多個物理埠捆綁在一起，成為一個邏輯埠，以實現出/ 入流量在各成員埠中的負荷分擔，交換機根據用戶配置的埠負荷分擔策略決定報文從哪一個成員埠發送到對端的交換機。當交換機檢測到其中一個成員埠的鏈路發生故障時，就停止在此埠上發送報文，並根據負荷分擔策略在剩下鏈路中重新計算報文發送的埠，故障埠恢復後再次重新計算報文發送埠。鏈路聚合在增加鏈路帶寬、實現鏈路傳輸彈性和冗餘等方面是一項很重要的技術。

2、 配置鏈路聚合（LACP）

LACP，基於IEEE802.3ad標準的LACP(Link Aggregation Control Protocol，鏈路匯聚控制協議)是一種實現鏈路動態匯聚的協議。LACP協議通過LACPDU(Link Aggregation Control Protocol Data Unit，鏈路匯聚控制協議數據單元)與對端交互信息。

1、在思科設備上

私有的PAgP：埠聚集協議(PAgP)(Port Aggregation Protocol)是Cisco的專有協議，幫助在快速以太通道連結中聯繫自動生成。PAgP是一種管理功能，它在鏈路的任一末端檢查參數的一致性，並且有助於保持網絡可用性。 PAgP 分組為了商議一個通道的形成在快速以太通道可能的埠發送。

2、標準的

基於802.3ab的LACP

3、鏈路聚合的模式

Active（LACP的主動模式）

Passive（LACP被動模式）

Auto（PAGP私有的主動模式）

Desirable（PAgP被動模式）

On（乙太網通道）

1.交互信息

埠優先級；ID；操作key

分類：靜態匯聚；動態匯聚。

.靜態lacp匯聚由用戶手工配置，不允許系統自動添加或刪除匯聚組中的埠。匯聚組中必須至少包含一個埠。當匯聚組只有一個埠時，只能通過刪除匯聚組的方式將該埠從匯聚組中刪除。

動態lacp匯聚是一種系統自動創建/刪除的匯聚，不允許用戶增加或刪除動態lacp匯聚中的成員埠。只有速率和雙工屬性相同、連接到同一個設備、有相同基本配置的埠才能被動態匯聚在一起。即使只有一個埠也可以創建動態匯聚，此時為單埠匯聚。動態匯聚中，埠的lacp協議處於使能狀態。

2配置方法一（使用的是思科的Cisco Packet Tracer需要安裝包的滴我）

指定匯聚協議

進入埠（如果只進入一個埠直接進入，如果多個埠就進入範圍埠）：使用channel-protocol lacp

指定聚合模式：channel-group 1 mode active #指定組號1模式

將聚合通道配置為trunk

Int port-channel 1 #進入接口

Switchport mode trunk

交換0

Int f0/1

channel-protocol lacp

channel-group 1 mode active

Int f0/2

channel-protocol lacp

channel-group 1 mode active

交換機1

可以兩個埠一起配置

Int range f0/1-2

channel-protocol lacp

channel-group 1 mode active

把聚合通道設置為trunk

進入通道：

int port-channel 1

Switchport mode trunk

3.配置方法二

把接口配置為乙太網通道

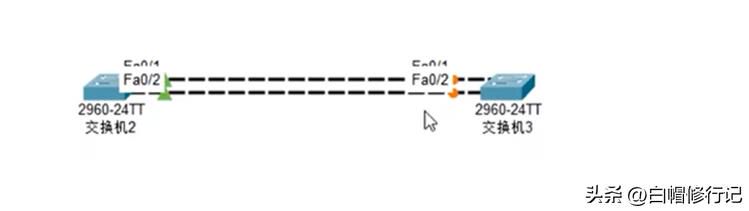

交換機2

En

Conf t

Intrange f0/1-2

Channel-group 1 mode on #on就是乙太網通道

交換機3

En

Conf t

Intrange f0/1-2

Channel-group 1 mode on #on就是乙太網通道

埠設置為trunk

Int port-channel 1

Switchport mode trunk

這樣也可以實現鏈路聚合

但是乙太網最多可以捆綁八條通道。

4.用到的查看命令

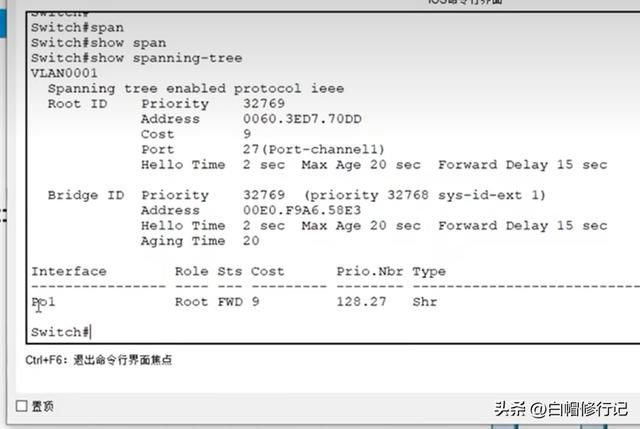

Show spanning-tree 查看生成樹（主要去看埠是否全部被捆綁了）

Show int f0/1 查看接口模式 當沒有將聚合通道配置為trunk是查看搭配的物理接口還是access，當配置為trunk模式時可以看出接口為trunk。
