01、電路的組成

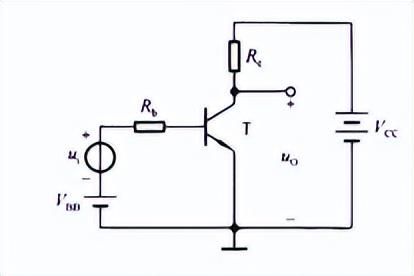

圖1-1所示為基本共射放大電路，電晶體是起到放大作用的核心元件，輸入信號Ui為正弦波電壓。

圖1-1 基本共射放大電路

當ui=0時，稱放大電路處於靜態。在輸入迴路中，基極電源VBB使電晶體b-e間電壓UBE大於開啟電壓UOB，並於基極電壓Rb共同決定基極電流IB；在輸出迴路中，集電極電源VCC應該足夠高，使得電晶體的集電結反向偏置，以保證電晶體工作處於放大狀態，因此集電極電流IC=βIB；集電極電阻Rc上的電流等於Ic，因而其電壓為ICRC，從而確定了c-e間電壓UCE=VCC-ICRc。

當ui≠0時，稱放大電路處於動態。所以，在輸入迴路中，必將在靜態值得基礎上產生一個動態得基極電流ib；當然，在輸出迴路就得到動態電流ic；集電極電阻Rc將集電極電流得變化轉化為電壓的變化，使得管壓降uCE產生變化，管壓降的變化量就是輸出動態電壓uo，從而實現了電壓放大，直流電源VCC為輸出提供所需能量。

由於圖1-1所示電路的輸入迴路與輸出迴路以發射極為公共端，故稱之為共射極放大電路，並稱公共端為「地」。

02、靜態分析

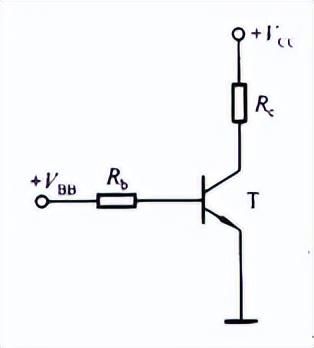

靜態電路如圖2-1所示：

圖2-1 靜態電路

如圖2-1所示的直流通路中，輸入迴路的方程為：

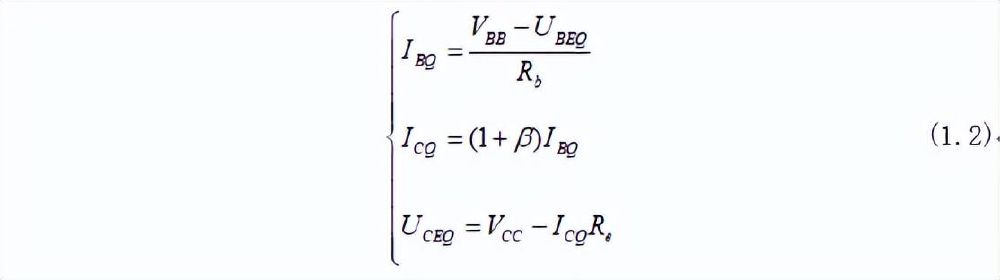

即可得到基極靜態電流IBQ、發射極靜態電流IEQ和管壓降UCEQ：

03、動態分析

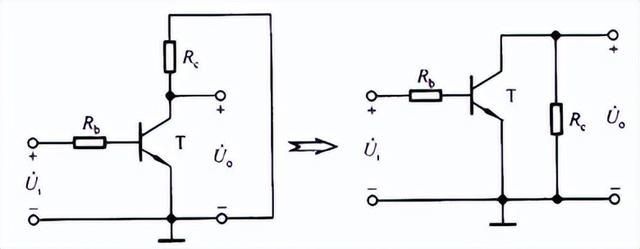

交流電路如圖3-1所示：

圖3-1 交流通路

圖3-1是將直流電路的直流電源VBB和VCC短路，所以集電極電阻RC並聯在電晶體的集電極和發射極之間。

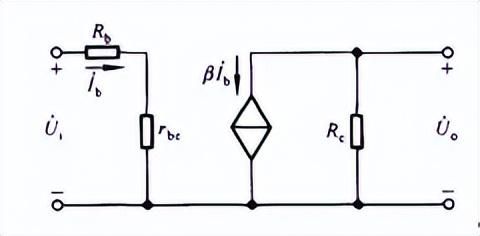

用h參數將3-1所示交流通路等效便可得到共射放大電路的交流等效電路，如圖3-2所示：

圖 3-2 基本共射放大電路的交流等效電路

根據電壓放大倍數的定義，利用基極電流Ib和集電極電流Ic的控制關係，可以得出放大倍數Au的表達式為：

輸入電阻Rｉ是從放大電路輸入端看進去的等效電阻，因為輸入電流有效值Iｉ＝Ib，輸入電壓的有效值為Ui=Ib（Rb rbe）；根據輸入電阻Ri的物理意義能夠得出輸入電阻Ri的表達式：

根據諾頓定理將放大電路輸出迴路進行等效變換，使之成為一個有內阻的電壓源，如圖3-3所示：

圖3-3 輸出電阻分析

可得輸出電阻為：

對電子電路輸出電阻進行分析時，還可令信號源電壓Us=0，但是保留內阻Rs；然後，在輸出端加一正弦波測試信號Uo，必然產生動態電流Io，則：

在圖3-2所示電路中，所加信號Ui為恆壓源，內阻為0。當Ui=0時，Ib=0，當然Ic=0，因此：

應當指出，雖然利用h參數等效模型分析的是動態參數，但是由於rbe與Q點緊密相關，因而使動態參數與Q點緊密相關；對放大電路的分析應遵循「先靜態，後動態」的原則，只有Q點合適，動態分析才有意義。
