一、檢測要求：檢測電路板的引腳是否有缺失或者歪斜，過孔數量是否正確。引腳不良或者孔數不正確產品為不良品。

二、算法設置

1、檢測思路

根據檢測需求，要檢測引腳的有無或者歪斜，在良品的情況下小範圍擬合直線，如果引腳沒有或者歪斜就無法找到這條直線。圖中大點的白色點為過孔，檢測過孔數量是否正確。可以使用連通域分析來檢測。當以上有任意一個NG時，這個產品NG。

模板匹配——直線擬合——連通域分析

2、檢測流程

（1）模板匹配

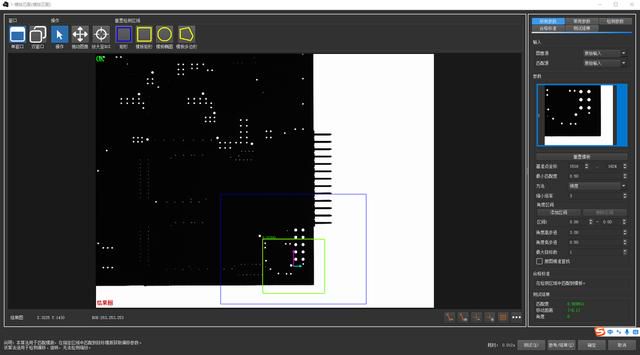

被檢產品位置基本固定。使用模板匹配進行糾偏。

（2）直線擬合

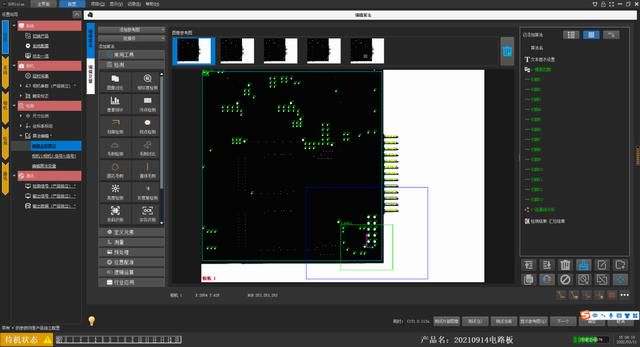

引腳邊為直線，可以用直線擬合來尋找，如果缺少引腳或者引腳歪斜將無法找到直線。良品圖中分別給13個引腳各做一個直線擬合。

（3）連通域分析

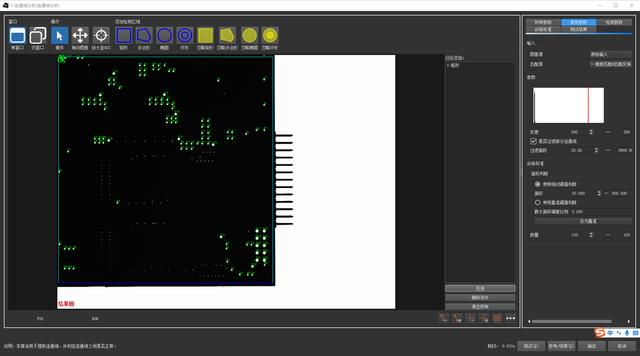

用連通域分析檢測過孔數量，

算法添加完成

（4）添加變量

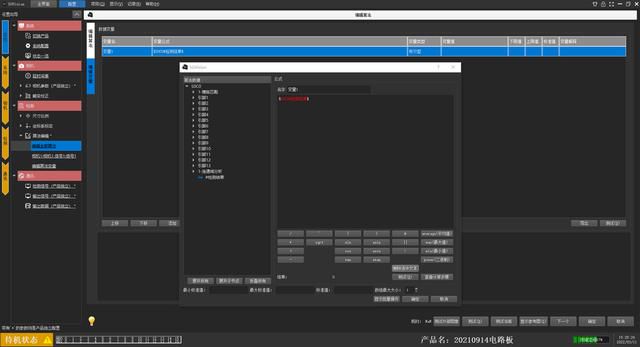

在【編輯全部算法】——【編輯變量】添加變量之後確定保存。

三、輸出設置

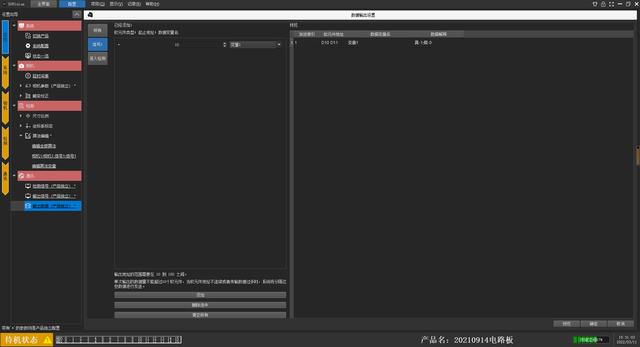

在【通訊】——【輸出數據】中添加需要輸出的信號。

保存之後去主界面測試：
