西門子SMART200PLC讀寫臺達TDV4896溫控器案例（西門子SMART200PLC讀寫臺達TDV4896溫控器案例）

2023-10-24 13:47:20 1

隨著工業自動化向4.0靠近，各行各業對溫度控制器（儀）等設備的控制管理也更上一層樓，我們以臺達溫控器DTV4896型作為案例來講述如何通過控制器讀寫PV/SV（當前溫度值/設置溫度值）。

我們在做這個案例之前得必須滿足一下軟硬體條件：

1.）裝有STEP7-Micr/Win SMART軟體電腦一臺，臺式筆記本均可；

2.）西門子S7-200SMART PLC系列控制器一臺，本案例為SR60一臺；

3.）臺達TDV4896溫控器一臺，不作硬性要求，支持ModbusRTU協議的都可以；

4.）自製RS485通訊電纜一條。

滿足以上條件，我們可以開始進行下一步（熟悉臺達TDV4896溫控器的說明書上的重要知識要點）。

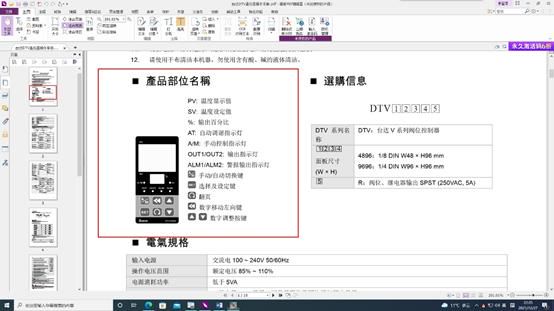

二. 臺達DTV4896溫控器外觀如下圖所示：

（臺達溫控器外觀）

三, 臺達TDV4896溫度控制器接線圖：

（臺達溫控器接線圖）

四 ,臺達溫控器TDV4896實物接線圖：

（臺達溫控器實際接線圖）

五 ,臺達面板按鍵說明（可以查閱臺達TDV4896手冊，我也是在上面摘錄下來的）。

六, 臺達溫度控制器的通訊設置（通過手冊摘錄下來的，有興趣可以查閱完整手冊）。

參數設定操作說明

模式切換按鍵操作方式： 開機設定於運轉模式，顯示 PV/SV 值。在運轉模式下按 超過三秒，可切至設定模式。在運轉模式下按 低於三秒，可切至調整模式。控制器在調整模式或設定模式下，按 一次，可切回至運轉模式。

內部選項切換按鍵操作方法：

在運轉模式、調整模式或設定模式下，按 作內部參數選擇設定項目。

數字參數設定方法：

當找到預設定或修改的參數時，利用 更改設定，按 可移動欲更改的數字位置,選到的位置指示燈閃爍，完成更改後按 儲存設定。

非數字參數的設定方法：

當找到欲設定或修改的參數時，利用 更改設定，此時指示燈閃爍，完成更改後按 儲存設定。

七 ，參數設置如下圖所示：

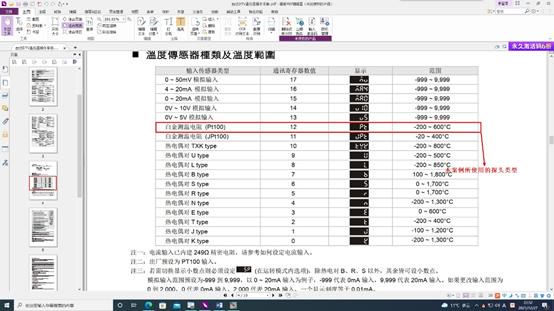

八, 溫度傳感器類型如下圖：

九，臺達TDV4896溫控器modbus參數地址：

16#1000=40001 4096=10#44097 溫度當前值；

16#1001=40001 4097=10#44098 溫度設定值。

其他的參數也如上這樣換算成10進位參數就可以了，由於西門子在Modbus四區裡面時從1開始算起來，所以就是40001的由來。

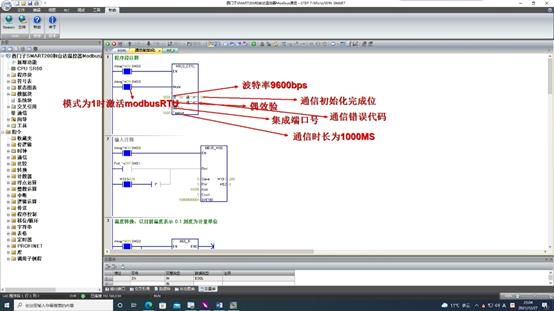

十， 我們開始在STEP7-Micr/Win SMART軟體裡面寫入通信程序如下圖所示：

十 一，讀寫程序如下圖所示：

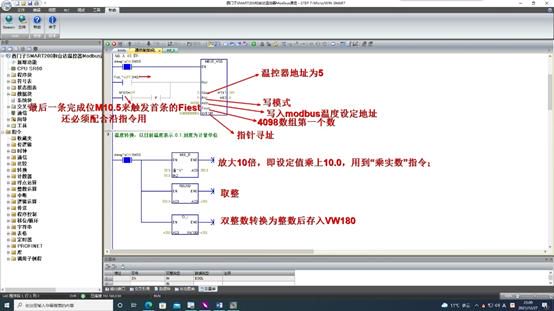

11.0.0）溫度設定（寫入）程序如下圖所示：

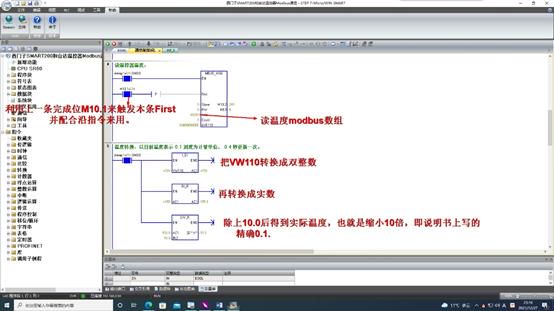

11.1.0）實際溫度（讀出）程序如下圖所示：

以上課件講述了通信硬體要求及程序設計等，當然也有千種思路，僅供參考。

由於時間長促，案例難免有講的不完善或者錯誤的地方。望大神們多多指教！
