汽車牌照的要求也是有相關的規定的,要是沒有按照標準來的話可是會扣分的,而且涉水行駛會容易引起牌照的丟失,所以,汽車廠在設計這個裝牌照的螺母時候也要特別注意。
今天,螺絲君,來跟大家聊一聊:從牌照螺母設計,看緊固件工程師應具備的專業和應變能力。
01
汽車牌照的尺寸要求
根據GA 36的標準要求,汽車牌照都有相關的尺寸要求,設計安裝牌照的螺母孔位時候,必須要按照標準要求來進行,否則會容易引起牌照的螺栓位置不一樣,無法裝配。

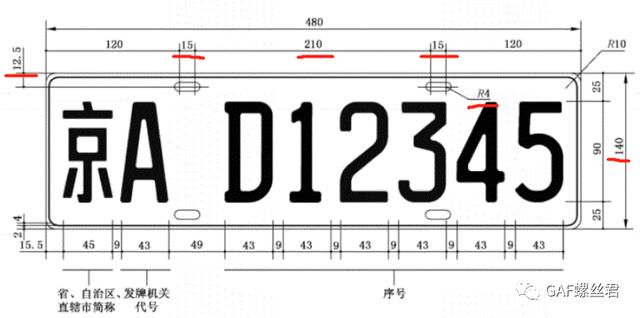

一般小汽車牌照安裝尺寸為:

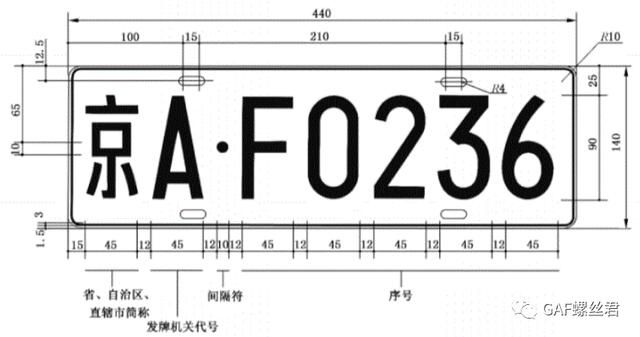

新能源小汽車牌照安裝尺寸為:
根據標準要求汽車牌照的材料應滿足GB/T 3880.1要求的鋁質材料鋁含量不應小於99.60%和GB/T 3880.2機械性能抗拉強度為80MPa-120MPa的要求。
特別是牌照的厚度因為涉及到安裝螺釘的長度,設計時候需要進行特別關注。
大型汽車後號牌和掛車號牌使用鋁材質厚度為不小於1.2mm,其他車輛號牌使用鋁材質材料厚度不小於1.0mm的要求。
02
安裝牌照的螺栓孔尺寸設計要求
安裝牌照的螺栓孔尺寸距離應該滿足牌照尺寸要求,長度225mm,寬度115mm。

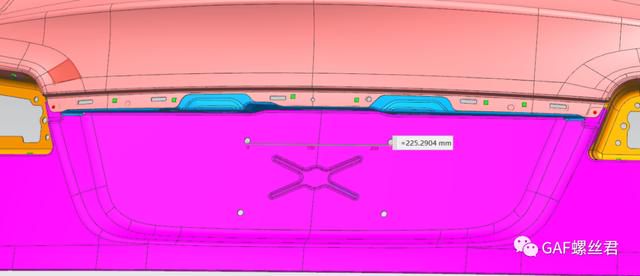

例如,某車型螺栓孔尺寸設計為下圖,基本滿足標準牌照尺寸要求。
相對來說牌照的螺栓孔是腰型孔,長度尺寸上面可以有較大的活動量。
只要基本尺寸滿足要求,牌照安裝就不會出現問題。
03
汽車牌照安裝螺母的選用
一般前牌照螺母採用簧片螺母類型,螺母螺紋是通孔,螺栓的長短基本不會受到太大影響。

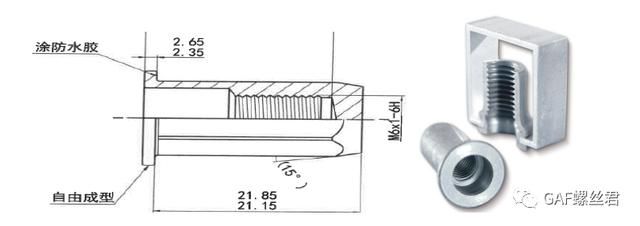

而後背門(後尾門)牌照螺母為帶防水密封圈或密封膠NYLOK的盲孔拉鉚螺母,由於是盲孔螺紋,所以,要設計足夠的拉鉚螺母的長度。
後背門需要防止雨水或洗車水進入車內,一般要求拉鉚螺母為盲孔螺母,而且螺栓頭下加密封膠或O形密封圈。

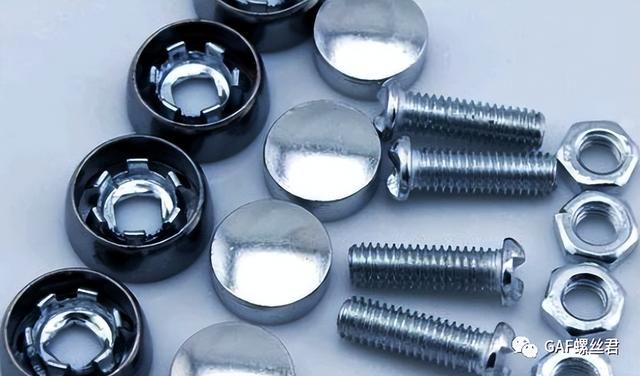

為了合理的確定拉鉚螺母的長度,需要確定牌照安裝螺釘的長度。我們也查找了相關的標準,僅僅找到《機動車號牌專用固封裝置》的標準,裡面對螺栓的長度沒有具體的規定,僅僅規定了螺栓的螺紋規格為M6。
目前查到的螺栓伸出長度有10mm,24mm。螺栓總長有16mm居多,如果按照螺栓長度16mm,牌照厚度1mm,螺栓下墊片按照1mm估算,對於盲孔拉鉚螺母的頭部厚度按照2.5mm,所以這樣螺栓還會伸出11.5mm。拉鉚螺母鉚接板厚1mm。
由於鉚接時候還會收縮例如4.2mm,這樣就需要拉鉚螺母的螺紋末端到拉鉚螺母下平面距離至少應滿足16.5mm。
如果比16.5mm短就有可能造成螺釘擰緊時候會頂到拉鉚螺母的螺紋末端,造成牌照螺釘無法擰緊。
04
緊固件工程師替換解決方案
如果設計時候拉鉚螺母的長度太短,在裝配牌照螺釘時候就會無法擰緊到位。
這個時候緊固件工程師的做法會考慮在買車時候額外贈送一個匹配的牌照安裝螺釘,這樣就能與自己的車型很好的匹配,也不會引起骨科的抱怨。
還有一種做法是,即使拉鉚螺母設計太短,牌照螺釘安裝時會頂到盲孔,汽車廠也不進行其他措施了,就是4S店安裝牌照時候或者找個短一些螺釘安裝上,或者4S店自己來把長螺栓磨斷。
這其實會引起很大客戶的抱怨,大家可以在網上或抖音等視頻APP上找到類似的投訴或視頻。我看了一下大家的評論,有些主機廠隨車送螺釘,有些就根本不管這個事情,客戶自己解決吧。
客戶自己解決的方案主要是用角磨機打磨螺栓的長度,給客戶體驗感覺較差。
相對來說額外贈送匹配的牌照安裝螺釘是最省時省力,節省成本的做法。
05
總 結
牌照安裝螺母設計要求總結如下:
牌照螺母的四個位置尺寸要求可以按照牌照的標準尺寸進行確定,詳見相關牌照標準,而且不同國家牌照標準尺寸會有差別。前牌照一般採用M6簧片螺母,螺母是通孔形式,不需要額外的防水功能,對牌照安裝螺釘長度的要求相對比較低。後牌照一般採用M6的拉鉚螺母,頭下帶密封膠或O形密封圈,拉鉚螺母為盲孔,需要進行防水密封。由於是盲孔的類型,拉鉚螺母的長度就要進行規定,不能太短,至少要保證螺紋嚙合長度的要求,例如至少6mm的螺紋嚙合長度,再考慮一定的擰緊餘量,螺紋長度至少要考慮8mm以上。如果選用拉鉚螺母比較短,無法匹配正常的牌照螺釘的長度,建議隨車配備相匹配的螺釘8個,這樣能夠保證牌照安裝擰緊,且不會引起客戶的抱怨。以上就是對牌照螺母選型,設計要求的分析,如果大家有更好的想法或實際設計經驗,歡迎聯繫螺絲君加入微信群,分享你的觀點。
