鋼筋長度怎麼定尺度?鋼筋長度=構件圖示尺寸-保護層總厚度 兩端彎鉤長度 (圖紙註明的搭接長度、彎起鋼筋斜長的增加值)，下面我們就來說一說關於鋼筋長度怎麼定尺度?我們一起去了解並探討一下這個問題吧!

鋼筋長度怎麼定尺度

鋼筋長度=構件圖示尺寸-保護層總厚度 兩端彎鉤長度 (圖紙註明的搭接長度、彎起鋼筋斜長的增加值)

式中保護層厚度、鋼筋彎鉤長度、鋼筋搭接長度、彎起鋼筋斜長的增加值以及各種類型鋼筋設計長度的計算公式見以下：

1、鋼筋的砼保護層厚度

（1）受力鋼筋的砼保護層厚度，應符合設計要求，當設計無具體要求時，不應小於受力鋼筋直徑，並應符合下表的要求。

（2）處於室內正常環境由工廠生產的預製構件，當砼強度等級不低於C20且施工質量有可靠保證時，其保護層厚度可按表中規定減少5mm，但預製構件中的預應力鋼筋的保護層厚度不應小於15mm;處於露天或室內高溼度環境的預製構件，當表面另作水泥砂漿抹面且有質量可靠保證措施時其保護層厚度可按表中室內正常環境中的構件的保護層厚度數值採用。

（3）鋼筋砼受彎構件，鋼筋端頭的保護層厚度一般為10mm;預製的肋形板，其主肋的保護層厚度可按梁考慮。

（4）板、牆、殼中分布鋼筋的保護層厚度不應小於10mm;梁、柱中的箍筋和構造鋼筋的保護層厚度不應小於15mm。

2、鋼筋的彎鉤長度

Ⅰ級鋼筋末端需要做1800、 1350 、 900、彎鉤時，其圓弧彎曲直徑D不應小於鋼筋直徑d的2.5倍，平直部分長度不宜小於鋼筋直徑d的3倍;HRRB335級、HRB400級鋼筋的彎弧內徑不應小於鋼筋直徑d的4倍，彎鉤的平直部分長度應符合設計要求。 1800的每個彎鉤長度=6.25 d;( d為鋼筋直徑mm)

3、彎起鋼筋的增加長度

彎起鋼筋的彎起角度一般有300、450 、600三種，其彎起增加值是指鋼筋斜長與水平投影長度之間的差值。

4、箍筋的長度

箍筋的末端應作彎鉤，彎鉤形式應符合設計要求。當設計無具體要求時，用Ⅰ級鋼筋或低碳鋼絲製作的箍筋，其彎鉤的彎曲直徑D不應大於受力鋼筋直徑，且不小於箍筋直徑的2.5倍;彎鉤的平直部分長度，一般結構的，不宜小於箍筋直徑的5倍;有抗震要求的結構構件箍筋彎鉤的平直部分長度不應小於箍筋直徑的10倍。

三、鋼筋的錨固長度

鋼筋的錨固長度，是指各種構件相互交接處彼此的鋼筋應互相錨固的長度。

設計圖有明確規定的，鋼筋的錨固長度按圖計算;當設計無具體要求時，則按《混凝土結構設計規範》的規定計算。

GB50010—2002規範規定：

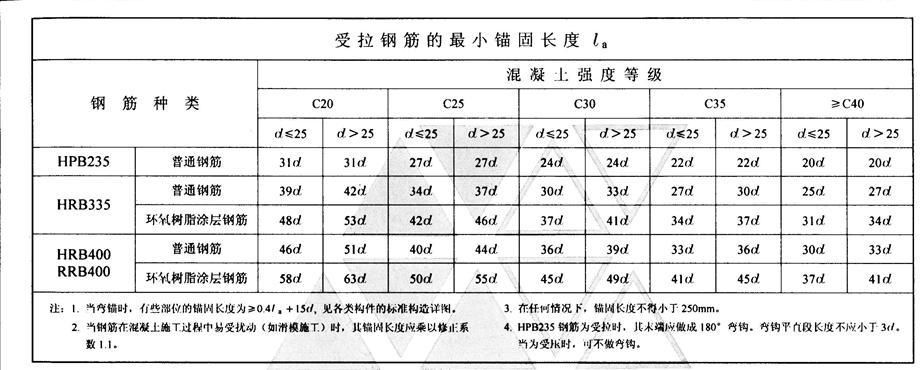

(1)受拉鋼筋的錨固長度

受拉鋼筋的錨固長度應按下列公式計算：

普通鋼筋 La=a(fy / ft)d

預應力鋼筋 La=a(fpy / ft)d

式中 fy fpy — 普通鋼筋 、預應力鋼筋的抗拉強度設計值;

ft — 混凝土軸心抗拉強度設計值，當混凝土強度等級高於C40時，按C40取值;

d —鋼筋直徑; a — 鋼筋的外形係數(光面鋼筋a取0.16，帶肋鋼筋a取0.14)。

註：當符合下列條件時，計算的錨固長度應進行修正：

1、當HRB335、 HRB400及 RRB400級鋼筋的直徑大於25mm時，其錨固長度應乘以修正係數1.1;

2、當HRB335、 HRB400及 RRB400級的環氧樹脂塗層鋼筋，其錨固長度應乘以修正係數1.25;

3、當HRB335、 HRB400及 RRB400級鋼筋在錨固區的混凝土保護層厚度大於鋼筋直徑的3倍且配有箍筋時，其錨固長度可應乘以修正係數0.8;

4、經上述修正後的錨固長度不應小於按公式計算錨固長度的0.7倍，且不應小於250mm;

5、縱向受壓鋼筋的錨固長度不應小於受拉鋼筋錨固長度的0.7倍。

縱向受拉鋼筋的抗震錨固長度LaE應按下列公式計算：

一、二級抗震等級： LaE=1.15La

三級抗震等級： LaE=1.05La

四級抗震等級： LaE=La
