5G商用如火如荼的進行中，帶動高頻CCL率先放量。目前，國內傳統類覆銅板產量過剩，高頻高速覆銅板產能不足，仍需要大量進口， 國產替代空間廣闊。

興業證券電子行業首席分析師謝恆在進門財經路時認為，高速CCL對FR4產能擠壓，疊加上遊原材料景氣復甦，FR4價格和盈利均有望回升。

1、FR4佔比大，高頻高速是主要增長動力

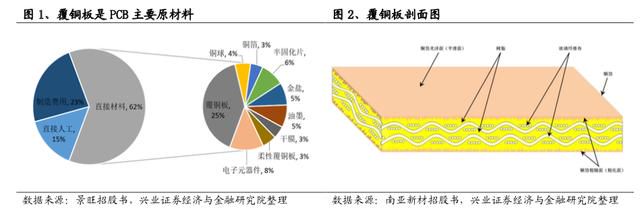

覆銅板(CCL)是下遊PCB的核心原材料，在材料成本中佔比40%以上。CCL是將電子玻纖布或其它增強材料浸以樹脂，一面或雙面覆以銅箔並經熱壓而製成的一種板狀材料，其主要原材料為銅箔、玻璃纖維布、樹脂等。

其中，CCL的原材料採購成本中，電子銅箔佔40%左右，玻纖布佔27%左右，樹脂佔23%左右。各個品種的覆銅板在性能上的不同，主要表現在它所使用的樹脂、銅箔、纖維增強材料上的差異。

根據採用的增強材料和樹脂不同，剛性CCL主要分為FR4(又分為常規FR4、高TgFR4、無滷FR4)，紙基、複合基，專用及特殊樹脂基等。

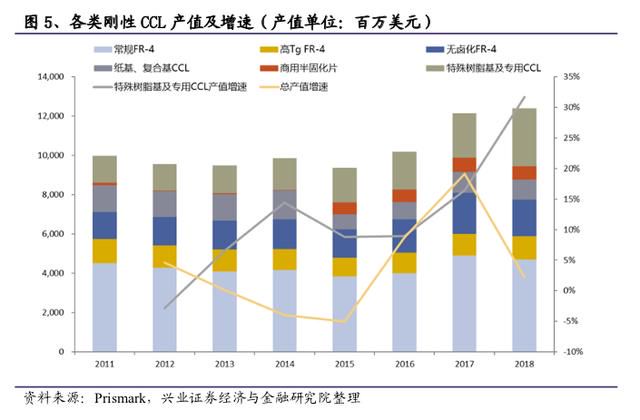

根據Prismark數據，2018年全球剛性CCL銷售額124億美元。FR4的銷售額為77.4億美元，佔比62.4%，用量最大。

紙基、複合基CCL銷售額10.2億美元，佔比8.2%，逐漸萎縮;專用及特殊樹脂基CCL銷售額29.6億美元，主要包括高速CCL、高頻CCL、封裝載板用CCL、高耐熱性CCL等，佔比23.9%，持續提升。

2011-2018年全球剛性CCL銷售額複合增速為3.1%，專用及特殊樹脂基CCL複合增速為11.6%，是CCL行業的主要增長動力。

2、精細化管理和技術積澱並重，整體集中度較高

CCL的生產工藝流程主要包括調膠、上膠、裁片、排版、壓合、裁切和檢驗等，整體流程較為簡潔。

1）常規產品注重精細化管理和成本管控能力

對於用量較大的FR4而言，製造工藝已經十分成熟，關鍵在於各個廠商的精細化管理能力。均是以FR4為主的CCL龍頭廠商，生益科技近年來毛利率持續提升，超過了臺光、聯茂、金安國紀等競爭對手，主要得益於生益科技一直以來踐行精細化管理，成本管控能力強大，運行效率持續提升。

2）原材料配方和工藝Know-how積累構築高端產品核心壁壘

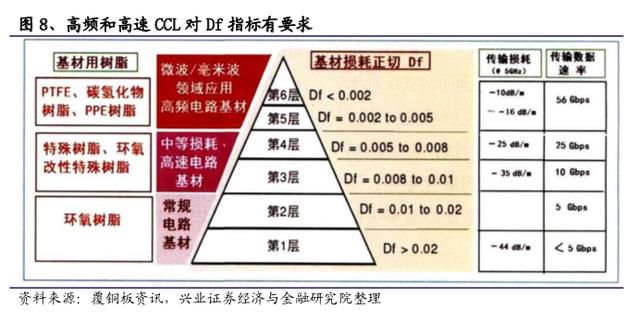

高速和高頻CCL的生產，除了精細化管理外，對介質損耗因子Df、介電常數Dk等有嚴格的要求，技術壁壘高。等級越高的高速CCL，Df越小;高頻CCL，則需要Dk、Df兩個指標都儘可能小。

CCL的介質損耗因子Df和介電常數Dk主要取決於原材料的選擇，配方，以及工藝控制，需要供應商長期的研發投入和技術儲備，對原材料的特性有深刻的理解，工藝流程中積累豐富的know-how，這也是高速和高頻CCL的核心技術壁壘。

CCL的三大原材料樹脂、玻纖布、銅箔的選擇對於Df、Dk均有不同程度的影響。其中，NE-玻纖布比E-玻纖布的性能好，樹脂中PTFE的Df和Dk最低，但是成本也最高。

其次是配方，調膠過程中，將樹脂、溶劑、填料按一定比例通過管道用泵打入到混膠桶中進行攪拌，需物料攪拌配置成帶流動性的粘稠狀膠液。

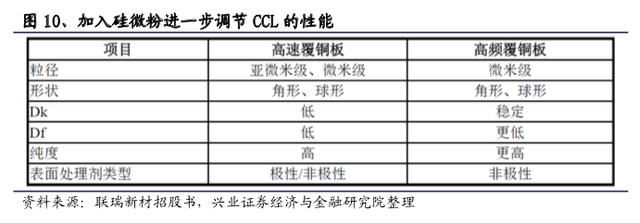

比例的控制，填料的選擇對CCL性能至關重要，比如作為功能填料的熔融矽微粉和球形矽微粉，性能與高頻高速CCL的技術要求相匹配，主要作用是進一步精細調節高頻高速CCL的介電常數、降低線性膨脹係數、提高尺寸穩定性等。

工藝流程中有豐富的know-how，即使獲取到配方，如果工藝能力不足，也是無濟於事。以壓合為例，需要選擇合適的壓合條件(二段溫二段壓)，控制升溫速率，不同的配方比例對膠化時間和樹脂粘度都有影響，從而影響Dk、Df的穩定性，因此需要視配方不同調整壓合條件。

3）行業集中度較高，高頻高速國產替代空間廣闊

與下遊PCB行業不同，CCL中FR4、紙基及複合基產品佔比70%以上，定製化程度不高，且製造工藝成熟，經過充分競爭後格局逐漸穩定，行業整體集中度較高。

根據Prismark數據，2018年全球剛性CCL市場CR5、CR10分別達到51%、73%。香港的建滔，大陸的生益科技、金安國紀，臺灣的南亞、聯茂、臺光、臺燿，以及日本的松下、日立化成市佔率居前。

高頻和高速兩個細分CCL行業由於技術壁壘高，集中度也非常高。高頻CCL主要被美國企業壟斷，2018年羅傑斯、泰康尼、依索拉三家佔比70%左右。高速CCL主要由日本的松下，臺灣的聯茂、臺燿，和美國的依索拉供應，2018年四家佔比在65%左右。

國內的生益科技在高頻和高速CCL領域均有深厚的儲備，2019年開始也逐漸放量，未來份額有望持續提升。

根據Prismark數據，2017年高頻CCL市場規模4億美金，在專用及特殊樹脂基CCL中佔比18%。羅傑斯的財報顯示，高頻CCL的下遊應用中，無線基礎設施佔比44%，ADAS佔比22%，是兩個主要的也是有增量的應用領域。

1、5G基站建設進入高峰期，高頻CCL需求旺盛

我們在上一篇通信PCB報告《格局優化，5G和雲計算帶動通信板持續爆發》已經詳述5G基站的結構，主要在AAU的天線底板和功放板兩部分使用了高頻PCB:

1)天線底板，面積0.3平米，2-4層高頻板;

2)功放板，面積0.027平米，4塊，雙面高頻板。

單基站3副AAU的高頻PCB價值量約為3600元左右，假設高頻CCL價值量佔比40%左右，單站高頻CCL價值量1450元左右。

截至19年上半年，我國4G基站數目達到445個，佔全球一半以上，預計全球5G基站數目在700萬以上，參考4G基站建設的節奏，我們預計2020-2022年將是5G基站建設高峰期，預計每年新增基站數量150萬個左右。

假設2021年開始高頻CCL價格每年下降5%，預計5G基站建設將帶動高頻CCL市場規模100億元左右，建設高峰期2020、2021、2022年分別能達到20、25、20億元。

2、ADAS滲透率提升，雷達板高頻CCL用量快速增長

高頻CCL的另一主要應用領域是ADAS系統的毫米波雷達，毫米波雷達是ADAS系統中用於感知的傳感器，與普通車載傳感器相比，毫米波雷達具有探測性能穩定、探測距離長，以及環境適應性好等優點。

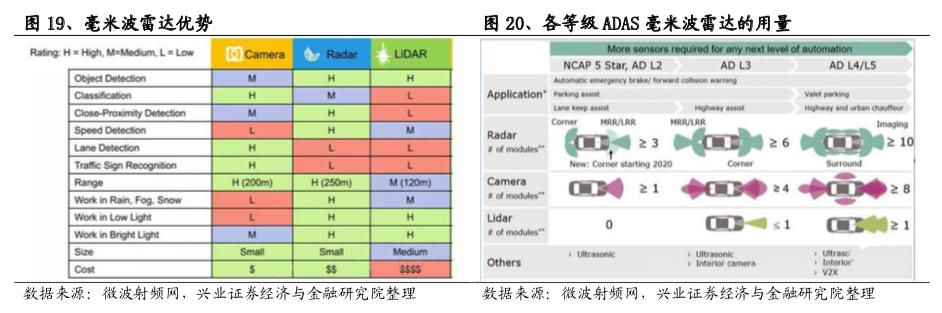

目前毫米波雷達主要有24GHz中短距和77GHz-79GHz中長距兩種:前者可實現盲點檢測、車道偏離預警、車道保持輔助、泊車輔助等功能，而後者可實現自適應巡航、自動緊急剎車、前撞預警等功能。想實現L3等級的ADAS一般需要安裝6個以上的毫米波雷達。

核心硬體天線高頻PCB尺寸在0.005平米左右，77GHz產品一般採用多層板結構設計(4L-6L)，我們預估高頻板單價在7000元/平米以上，高頻CCL基材主要由羅傑斯、泰康尼和生益等提供。

根據IHS數據，2018年汽車毫米波雷達出貨量4100萬左右，隨著ADAS滲透率提升，2023年將達到1億，我們預估使用的高頻CCL規模從2018年的6.4億增長至14.7億元。

1、數據中心主板升級疊加需求回暖，高速CCL增量空間200億以上

1）北美雲巨頭資本開支拐點出現，伺服器需求量有望回暖

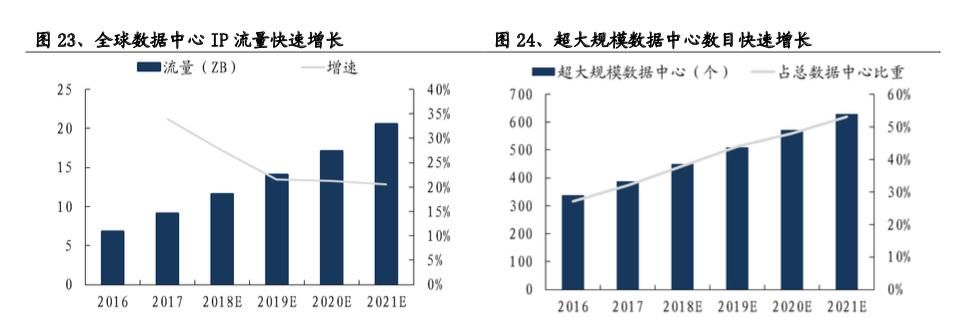

Prismark數據顯示，目前高速CCL市場規模超過高頻CCL的兩倍，高速CCL的主要應用領域在數據中心。我們已經進入了一個數據爆炸的時代，雲計算的需求越來越大。根據Cisco數據，2021年全球數據中心IP流量將達到20.6ZB，2016年-2021年複合增速達到25%。

相應的，超大規模數據中心(Synergy定義為:擁有幾十萬臺，甚至是數百萬臺伺服器的數據中心)數目將迎來快速增長，根據Cisco數據，2017年全球超大規模數據中心數目達到386個，佔比32%，2021年將達到628個，佔比53%。

從北美五大雲巨頭(谷歌、Facebook、微軟、蘋果、亞馬遜)的資本開支中也可以得到驗證，根據財報，2018年五個廠商資本開支780億美元左右，同比增長超過50%，19年Q1短暫回落、Q2跌幅收窄，最新三季報顯示，五大廠商資本開支200億美元左右，同比恢復增長。我們認為雲計算、存儲需求的增長是不可逆的，未來雲相關資本開支有望持續增長。

伺服器作為數據中心資本開支最大的部分，與之密切關聯。根據IDC數據，2018年全球X86伺服器出貨量1175萬臺，同比增長15.4%，成為過去幾年增長最快的一年。

19年受資本開支回落影響，前三季度伺服器出貨量同比有所下滑，不過Q3出貨量307萬臺，同比下滑3%，跌幅已經收窄。我們判斷，隨著數據中心資本開支恢復增長，伺服器、交換機、路由器、存儲器等ICT設備出貨量也將恢復並保持增長態勢，拉動高速PCB和CCL的需求。

2）新一代伺服器晶片PCIe接口升級，主板CCL價值量大幅提升

過去英特爾一直採用「Tick-Tock」戰略發布晶片，Tick是指CPU工藝升級，Tock則是CPU架構升級，二者輪流交替，兩年為一個周期。由於摩爾定律放緩，14nm的Skylake延期，英特爾的發布戰略也改為「製程-架構-優化」三步走，即每一代製程沿用三年，共發布三代CPU。

10nm晶片經過多次跳票後，於2019年年底發布PC端處理器晶片，伺服器CPU晶片Icelake需要等今年發布，核心數提升至38，支持8通道DDR4，PCIe升級至4.0，支持64條通道;AMD則在2019年發布了7nm伺服器CPU晶片ROME，核心數從32翻倍至64，支持8通道DDR4，PCIe升級至4.0，支持128條通道。

從英特爾的數據中心業務情況來看，當晶片工藝升級時，收入同比會出現快速增長。我們判斷，隨著今年下半年英特爾10nm伺服器CPU晶片的推出，14nm後累積了4年的需求有望集中釋放。

無論是AMD的ROME，還是英特爾的Icelake，這次工藝升級都將首次支持PCIe4.0。PCIe是最早由英特爾提出的新一代的總線標準，用於取代之前的PCI等接口。

PCIe插槽可以用於獨立顯卡，獨立音效卡，獨立網卡以及固態等硬體，插槽越多擴展能力越強，這也判斷主板強力的一個標準。

PCIe的插槽規格多樣，常見的是x1、x4、x8和x16這幾個，x16是指有16條Lane(數據通路)，基於PCIe的鏈路確定，部分伺服器最高可達32條。

目前市面上的PCIe已經經歷了1.0、2.0和3.0版本。以PCIe3.0為例，傳輸速率達到8GT/s，採用128b/130b編碼方案，每條Lane支持984.6MB/s的速率，x16的可用帶寬為15.75GB/s。

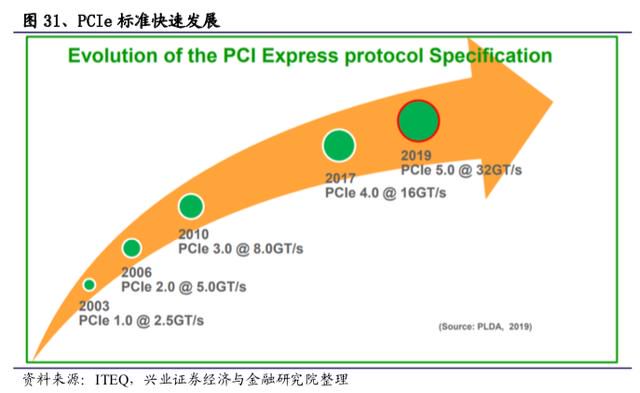

PCIe3.0規範在2010年發布，2012年在英特爾的SandyBridge首次支持，距離現在已經8年之久，PCIe4.0在2017年發布，傳輸速率翻倍至16GT/s，編碼模式不變，支持帶寬也翻倍。

目前PCIe3.0的伺服器主板材料以FR4為主，MidLoss等級，升級至PCIe4.0後，主板板材將迎來大變革，升級至LowLoss等級，對應松下M4、生益S7439、聯茂的IT-958G等材料。

我們認為，隨著英特爾的新一代伺服器CPU推出，更新需求有望集中釋放，未來3-4年主板板材從FR4升級為高速CCL(MidLoss到Lowloss)，將帶動高速CCL需求爆發。

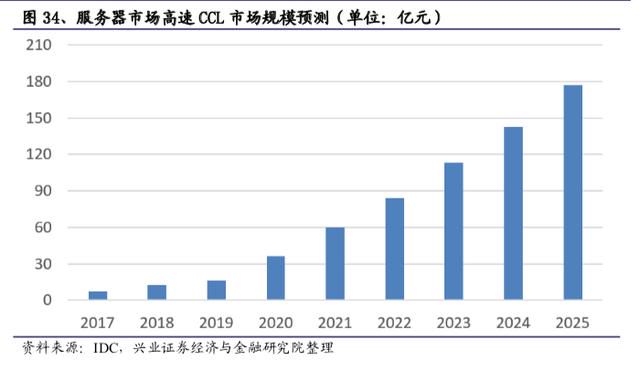

另外，2019年PCIe5.0已經發布，傳輸速率進一步翻倍至32GT/s，屆時板材Loss將繼續升級至UltraLowLoss，對應M6、M7等級。我們測算，新一代CPU替換完畢後(2025年左右)，伺服器市場將帶動每年160億元以上的高速CCL增量，成為高速CCL最主要的增長動力。

3）交換機、路由器持續高速化，帶動板材進一步升級

高速化在交換機、路由器和光模塊的趨勢也十分明顯，由於對傳輸速率的要求越來越高，每兩年網絡設備的帶寬密度翻倍，高速交換機、路由器、光模塊佔比持續提升。

雖然今年Q1、Q2數據中心資本開支微幅下滑，但是乙太網交換機的營收規模持續增長，今年Q1-Q3營收分別達到68、70.7、73.2億美元，同比增速分別為7.8%、4.8%、0.1%，主要得益於向100G高速交換機的切換，19Q3全球100G交換機銷售額同比增長32.8%達到14.4億美元，市佔率從去年同期的14.8%提升至19.6%。

18年年底，全球最大的交換機廠商思科推出了400G交換機，博通於19年年底推出新款交換機晶片Tomahawk4，具備25.6Tbps交換能力，我們預計今年400光模塊、交換機有望迎來放量。

從10G到40G，再到100G、400G，埠速率的快速提升，帶動高速CCL的價值量大幅增加:40G、100G一般使用松下M4、M6高速板材(LowLoss、VeryLowLoss)，400G需要使用松下M7等級(UltraLowLoss)，我們預估未來(2025年左右)交換機、路由器相關高速CCL年增量有望超過35億元。

2、5G基站建設同樣拉動高速CCL用量

在5G基站上，高速板主要應用於BBU(DU CU)中，單站面積0.45平米，20層以上，單基站BBU高速PCB價值量2700元左右，假設高速CCL價值量佔比30%左右，對應高速CCL價值量800元以上，預計5G基站建設將帶動高頻CCL市場規模70億元左右(AAU的TRX板方案設計有變化，保守預計一部分在內)。

同時，今年SA獨立組網開始規模建設，拉動傳輸網OTN設備、高階交換機、路由器需求，需要使用大量的高速單板和背板，也將大幅拉動高速CCL的需求。

1、新增FR4產能有限，同時受高速CCL擠壓

我們統計了建滔、生益、南亞塑膠、聯茂、臺光、金安國紀、臺燿等全球前列的

剛性覆銅板廠商產能情況，近年來產能擴張有限，我們預估7家廠商2018-2020年產能增速分別為1.2%、2.4%、5.7%:建滔2019年擴出大約80萬張/月;生益2019年江西二期項目和2020年的九江一期;臺光黃石一期60萬張/月2019年年底投產;聯茂將於19Q4、20Q1分別投產30萬張/月;金安國紀2020開始投產20萬張/月;南亞塑膠110萬張/月需要2022年底完工。

季度來看，大部分新擴項目在2019年年底和2020年年初開始投產，需要3-6個月爬坡期，因此在2020年下半年才能有較大貢獻。

高頻CCL與FR4一般不共線，高速CCL可以通過FR4改線生產。由於高速CCL的需求旺盛，大部分產品盈利能力優於FR4，因此具備高速CCL能力的廠商一般選擇切換部分FR4產線生產高速CCL。

根據產業調研，覆銅板產線設計規劃時，為充分發揮產線的效率，上膠機和壓機等關鍵設備的比例和安裝都已確定，後期更改較為困難。當產品由FR4向高速CCL切換時，在上膠環節存在瓶頸，導致產能有損耗(部分高速CCL上膠速度只有FR的一半，即有50%左右的損耗)。

據我們測算，2020年在基站、核心網，以及數據中心，高速CCL需求增量大約40億左右，影響30億左右FR4的產值(佔產能5.5%左右)。

2、下遊細分領域需求回暖，FR4具備價格彈性

CCL的主要下遊與PCB類似，為數據通信、計算機、手機、消費電子、汽車等領域，2019年手機、消費電子、汽車等領域均表現低迷。

展望未來，數據通信領域繼續保持高景氣;5G換機驅動手機銷量恢復增長;可穿戴、智能家居等產品帶動消費電子市場增長;汽車銷量也有望觸底回升，尤其是電動車滲透率的提升帶動汽車電子市場規模快速增長，整體CCL行業需求向好。

因此對於FR4，在產能擴張有限的情況下，供給端受到高速CCL擠壓，在需求端回暖的情況下，產品價格具備一定彈性。

3、上遊原材料景氣回升，CCL企業盈利有望改善

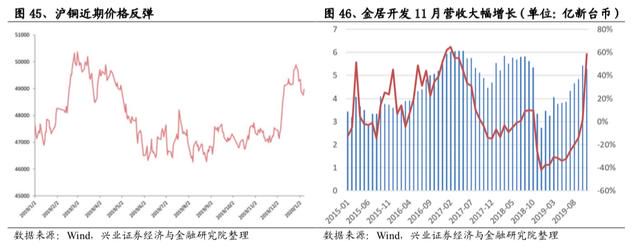

銅箔和玻纖布都是CCL主要原材料，因為銅冶煉企業減產計劃和環保等因素，近期價格都有上漲趨勢，景氣度也有回升。

銅箔方面，臺灣銅箔龍頭金居開發11月營收5.3億新臺幣，同比大幅增長58.5%。玻纖布方面，臺灣玻璃紗/布企業11月營收42億新臺幣，三季度以來同比下滑幅度也有收窄。

由於中遊CCL行業集中度高，廠商議價能力較強，能順利傳導上遊原材料的漲價，同時提升自己的利潤率水平。

復盤上一輪CCL景氣周期，2016年下半年開始銅箔、玻纖布、樹脂三大原材料均大幅漲價，而生益科技、金安國紀的毛利率卻持續提升。根據生益科技可轉債說明書，2017H1公司單位成本較上年增加22.45%，銷售價格25.32%。

因此，如果上遊原材料景氣度持續回升，價格上漲，有望帶動中遊CCL價格上升，企業盈利能力改善。

高頻和高速CCL是行業規模增長的主要動力。5G基站建設、數據中心設備板材升級和需求回暖，帶動高頻和高速CCL市場高速增長;常規的FR4產品，也具備價格和盈利彈性。

繼續推薦CCL龍頭生益科技，市佔率全球第二，受益高頻高速CCL份額持續提升和FR4價格彈性。同時建議關注華正新材、超華科技。

生益科技:公司2019前三季度收入94.7億元，同比增長5.53%，歸母淨利潤10.42億元，同比增長28.66%。公司是國內覆銅板行業當之無愧的龍頭企業，是國內少有的具備高頻高速CCL量產能力的廠商，未來份額有望持續提升。

PCB方面，公司在通訊板領域位於第一梯隊，20H1大客戶訂單飽滿，隨著吉安生益電子項目投產，PCB業務也有望高速增長。預計2019、2020年公司淨利潤分別為14.5億元、19.4億元。
