GaN是常用半導體材料中能隙最寬、臨界場最大、飽和速度最高的材料。此外，AlGaN/GaN 異質結構的自發壓電極化產生二維電子氣(2DEG)，具有高遷移率和高溝道密度，無需使用摻雜。這些因素有助於最小化導通電阻(RON)，並且橫向 GaN 器件結構具有極小的寄生電容和開關電荷，可實現非常高頻的操作。

GaN 是一種寬帶隙 (WBG) 材料，其帶隙為3.4 eV（Si 為 1.12 eV，4H-SiC 為 3.2 eV）這使GaN 能夠在更高的溫度下工作，從而也提高了使用 GaN HEMT 的轉換器的潛在功率密度。GaN 的熱導率為 2.0 W/cmK，介於導熱率為 1.5 W/cmK 的 Si 和4.9 W/cmK 的 4H-SiC 之間。

GaN 的 3.3 MV/cm 的高擊穿場比 Si 的0.3 MV/cm 高 11 倍。這意味著GaN 層可以比 Si 薄 11 倍，並且仍能承受相同的電壓，並且 GaN 層將具有較低的電阻率，從而有助於降低 RON。GaN 的高溝道遷移率（高達 2000 cm2/V s）和高飽和速度（2.5 × 107 cm/s）也有助於降低 RON。

▍橫向 d-GaN 和 e-GaN

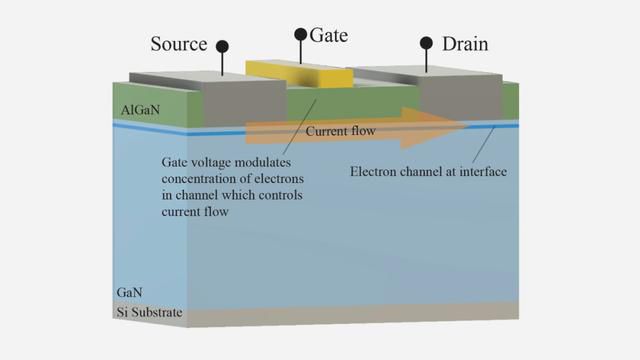

在橫向 GaN HEMT 中，柵極、源極和漏極都在頂部，柵極位於 AlGaN 層上，源極和漏極穿過 AlGaN 層與下面的 2DEG 形成歐姆接觸，這就是電流產生的地方。

在d型和e型的HEMT中，較高電壓的器件在漏極和柵極之間有較大的分離。D型GaN器件通常是導通的，電流在漏極和源極之間流動，而柵極上沒有施加電位。當使用d-GaN器件時，必須在打開功率變換器之前關閉開關，以避免啟動時出現短路。在功率變換應用中，D型GaN HEMT不能作為獨立的開關使用。

圖源：Odyssey Semi

功率轉換器中使用的 GaN HEMT 必須是常關器件，以確保安全運行：如果柵極驅動器關閉或發生故障且其輸出為零，則 HEMT 必須關閉。如果不修改 d 型 GaN 結構，這是不可能的。兩種常見的解決方案是：

在柵極和 AlGaN/GaN 異質結構之間放置一個 p-GaN 或 p-AlGaN 層。p 型層有效地耗盡了 VGS = 0 的 2DEG，從而產生了常關器件，這種方法稱為 e-GaN。

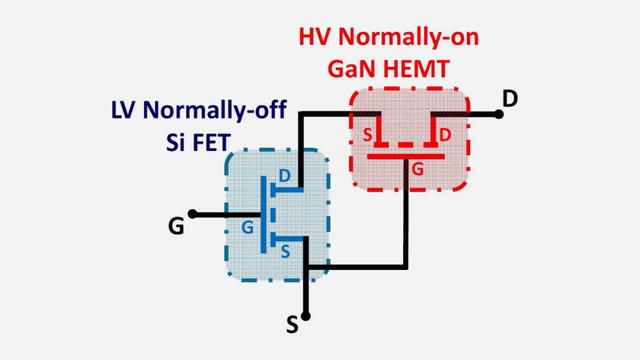

使用一對級聯器件，包括一個d-GaN HEMT和一個低電壓Si MOSFET。使用Si MOSFET來打開和關閉組合器件是有優勢的，而GaN HEMT則提供了高電壓和低RON操作。

圖源：GaN Systems

▍級聯型氮化鎵

級聯結構將高壓 d-GaN HEMT（例如 600V）和低壓 Si MOSFET（通常為 30V 器件）共同封裝以實現增強模式運行。Si MOSFET 用於在 RON 或反向恢復電荷 (QRR) 增加最小的情況下打開和關閉 GaN HEMT。與單獨使用 GaN 器件相比，將 600V GaN 器件與 Si MOSFET 結合使用時，RON 增加不到 5%。QRR的增加甚至更低，組合結構的QRR比額定值與高壓HEMT相同的高壓Si MOSFET低約一個數量級。

圖源：Power Integrations

級聯器件的效率和熱特性與e-GaN器件相似。但是，級聯結構具有堅固可靠的矽介質柵極結構，其有效柵極額定值高達±20V，使其與標準、低成本的柵極驅動IC兼容。

級聯器件通常用於高電壓、大電流和大功率的應用，如汽車系統。使用符合AEC-Q101標準的Si MOSFET可以簡化級聯器件的汽車認證。相對較高的4V閾值電壓最大限度地減少了由於高dv/dt或di/dt而導致的意外導通的可能性，並最大限度地減少了擊穿風險。

▍用於高壓的 v-GaN

雖然現在的 GaN FET 採用橫向結構，但大多數矽（Si）和碳化矽（SiC）功率器件採用垂直結構，採用雜質摻雜來製造器件橫向。GaN FET是在矽晶圓上製造的，矽晶圓價格相對低廉，而且有大尺寸，有助於最大限度地降低d-GaN和e-GaN器件的成本。

在矽上生長氮化鎵的一個缺點是氮化鎵層中晶體缺陷的增加，可能達到108 cm-2，甚至更大。這些缺陷降低了器件的高壓能力，將橫向GaN器件限制在900V或更低。

在大多數電源或電池供電的應用中，額定電壓為900V或更低的器件就足夠了，橫向 GaN 器件解決了一個非常大的市場。對於更高的電壓應用，目前使用的是Si和SiC器件，而新興的v-GaN技術是針對需要額定電壓為1kV及以上的器件的應用。

v-GaN器件需要塊狀GaN襯底。由於漂移區和襯底都是GaN，缺陷密度需要比生長在Si襯底上的橫向GaN低得多。v-GaN結構的缺陷密度約為103至105 cm-2，比橫向結構低1000至10000倍。v-GaN器件結構的低缺陷密度將轉化為高達10kV或更高的額定電壓。

圖源：Odyssey Semi

目前，尺寸大於 100mm 的塊狀GaN 襯底不可用，顯著增加了 v-GaN 器件的成本。然而，v-GaN 器件的裸片尺寸比 SiC 器件小得多，有助於縮小成本差距。更大塊狀 GaN 襯底的可用性將是降低 v-GaN 功率電晶體成本的關鍵之一。允許使用更小、成本更低的無源器件的更高頻率以及 v-GaN 功率轉換器預期的更高效率也將成為未來採用這種新興技術的關鍵。

▍總結

GaN HEMT 的卓越性能部分源於材料特性，包括寬帶隙、臨界場以及飽和速度等等。GaN 器件具有非常小的寄生電容和開關電荷，能夠實現非常高的頻率運行。

而現在也有許多 GaN 解決方案，包括分立的 e-mode GaN 電晶體、採用低電壓 Si MOSFET 的級聯結構的 d-mode 高壓 GaN 器件等等，再加上v-GaN 器件的出現，有望將 GaN 的工作電壓從目前的 600 V 到 900 V 提高到10 kV 或更高。
