如何用r語言作圖（一文教你學會維恩圖的繪製）

2023-10-18 17:02:34

維恩圖用於展示在不同的事物群組（集合）之間的數學或邏輯聯繫，尤其適合用來表示集合（或）類之間的「大致關係」，它也常常被用來幫助推導（或理解推導過程）關於集合運算（或類運算）的一些規律。通常每個集合以一個圓圈表示。每個集合都是一組具有共同之處的物件或數據。當多個圓圈（集）相互重疊時，稱為交集 (intersection)，裡面的數據同時具有重迭集中的所有屬性。

——百度百科、數據可視化工具目錄

今天我們來使用R語言繪製一下維恩圖，看看到底有多簡單！

[軟體1]：R （Version 4.1.2）

[軟體2]：RStudio（Version 1.4.1106）

1.首先一上來就是進行安裝及其加載包

install.packages("VennDiagram")library(VennDiagram)

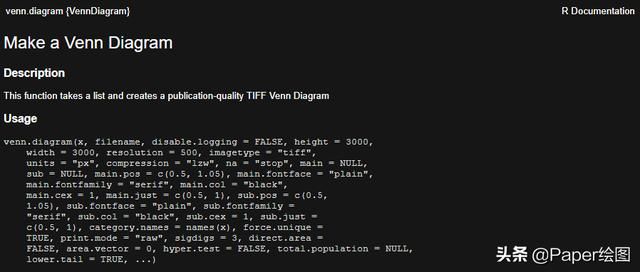

2.看一下該繪圖函數的介紹

3.首先，我們生成一組數據，進行維恩圖的繪製

set1 <- paste(rep("word_" , 200) , sample(c(1:1000) , 200 , replace=F) ,)set2 <- paste(rep("word_" , 200) , sample(c(1:1000) , 200 , replace=F) ,)set3 <- paste(rep("word_" , 200) , sample(c(1:1000) , 200 , replace=F) ,)set4 <- paste(rep("word_" , 200) , sample(c(1:1000) , 200 , replace=F) ,)set5 <- paste(rep("word_" , 200) , sample(c(1:1000) , 200 , replace=F) ,)

4.為了方便大家讀取自己的數據，我們可以將數據寫進Excel，然後再讀取進來，那麼首先我們將數據做成數據框

Venn_data <- data.frame(set1, set2, set3, set4, set5)

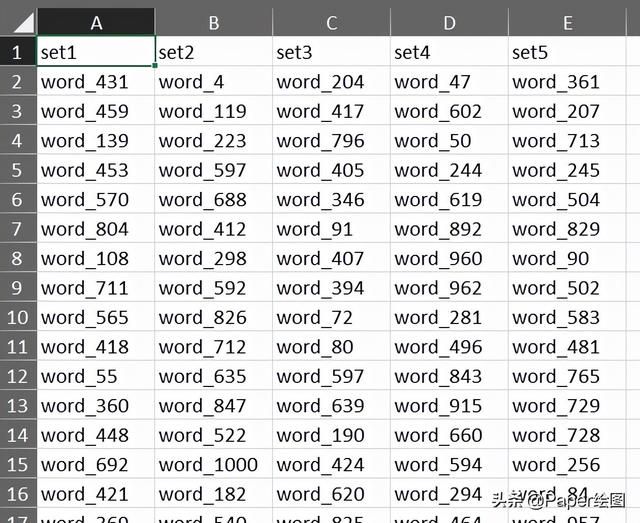

5.然後加載可以讀取/寫成Excel的包，將數據寫成Excel文件

library(openxlsx)write.xlsx(Venn_data,"Venn_data.xlsx")

6.使用自己的數據的同學，可以直接從這一步開始：讀取數據

Venn_data <- read.xlsx("Venn_data.xlsx", sheet = 1)

7.使用attach將該數據讀取到R中，方便直接使用列名稱

attach(Venn_data)

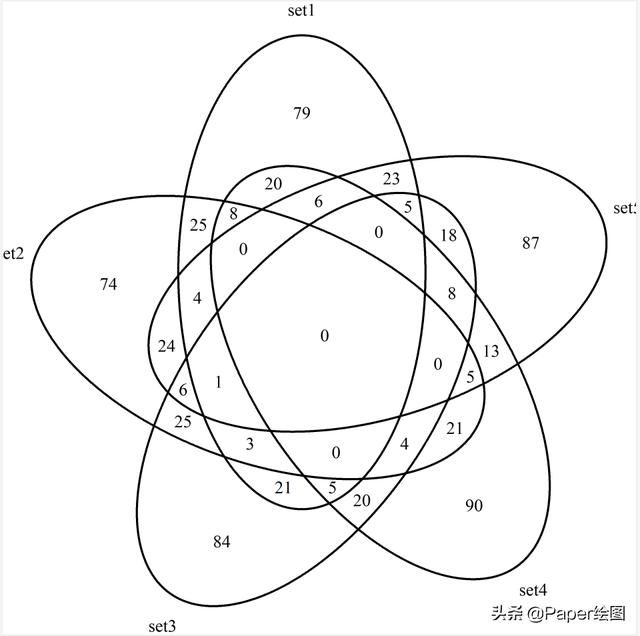

8.使用函數繪圖

venn.diagram( x = list(set1, set2, set3,set4, set5), category.names = c("set1", "set2", "set3","set4","set5"), filename = 'Venn_diagramm.png', output=TRUE)

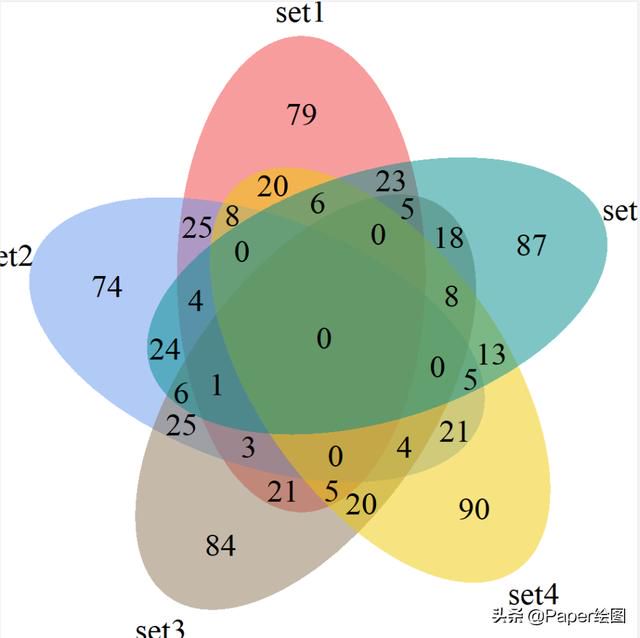

9.然後我們對維恩圖的參數進一步調整

venn.diagram( x = list(set1, set2, set3,set4, set5), category.names = c("set1", "set2", "set3","set4","set5"), filename = 'Venn_diagramm.png', output=TRUE, # 輸出圖片要求，包括圖片類型，高和寬，解析度，壓縮等方式 , height = 1000 , width = 1000 , resolution = 300, compression = "lzw", # 圓環的調節，邊的寬度，是否需要虛線，以及填充的顏色 lwd = 2, lty = 'blank', fill = c("#EE3B3B", "#6495ED", "#8B7355", "#EEC900", "#008B8B"))

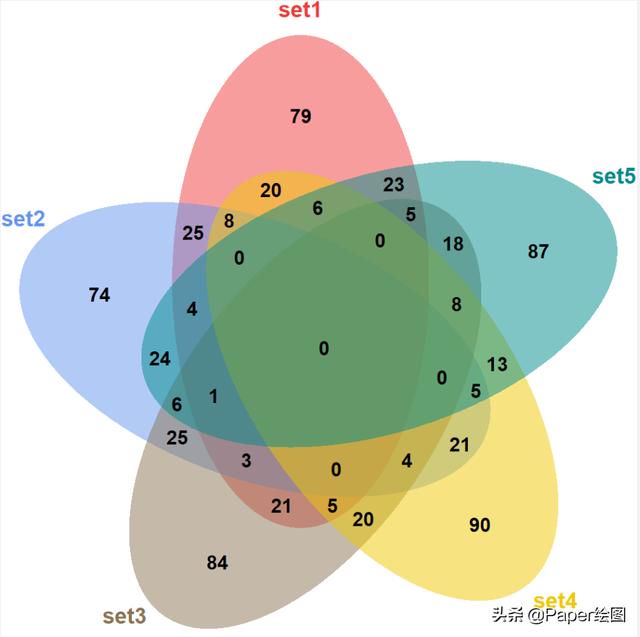

10.有些字體沒顯示出來，再進行調整

venn.diagram( x = list(set1, set2, set3,set4, set5), category.names = c("set1", "set2", "set3","set4","set5"), filename = 'Venn_diagramm.png', output=TRUE, # 輸出圖片要求，包括圖片類型，高和寬，解析度，壓縮等方式 , height = 1000 , width = 1000 , resolution = 300, compression = "lzw", #圓環的調節，邊的寬度，是否需要虛線，以及填充的顏色 lwd = 2, lty = 'blank', fill = c("#EE3B3B", "#6495ED", "#8B7355", "#EEC900", "#008B8B"), # 對圖上的數字進行調節，包括大小，是否加粗，以及字體 cex = .6, fontface = "bold", fontfamily = "sans", # 對每個集合的名字進行調節，包括字體大小，是否加粗，在外部，以及位置，字體及其顏色 cat.cex = 0.7, cat.fontface = "bold", cat.default.pos = "outer", cat.pos = c(0,-45,240,135,45), cat.dist = c(0.2,0.2,0.2,0.2,0.2), cat.fontfamily = "sans", cat.col=c("#EE3B3B", "#6495ED", "#8B7355", "#EEC900", "#008B8B"))

11.這麼詳細的教程，趕緊來學學吧！
