美的空調模塊工作原理（美的常規空調電控基本原理知識培訓）

2023-10-20 04:16:23 2

第一部分 常規空調電控基本原理及整體框圖

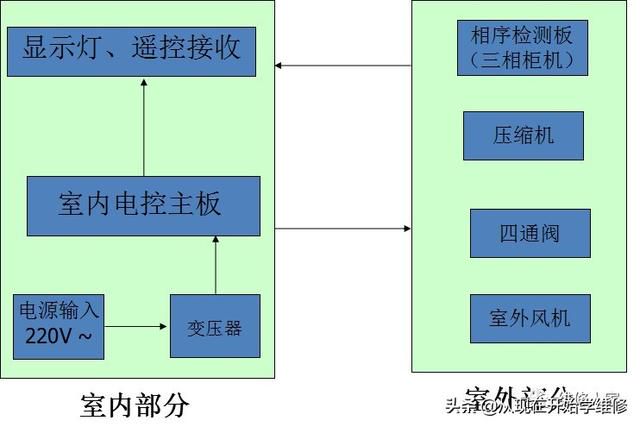

一、常規空調電控整體框圖

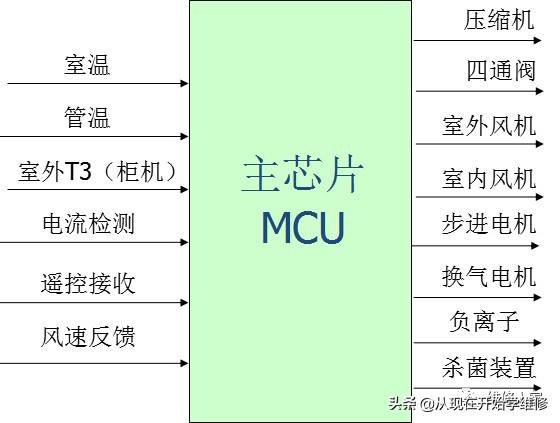

二、室內電控主控控制系統框圖

第二部分 分體機產品通用保護功能

一、傳感器開路或短路保護

1、故障現象：

室溫傳感器、室內蒸發器溫度傳感器、室外冷凝器溫度傳感器（冷暖櫃機）有開路或短路，整機關機，室內機有故障代碼指示。

2、排除方法：

（1）用萬用表測量傳感器阻值是否正常(常溫下阻值在10K左右)；

（2）檢查傳感器連接是否正常；

（3）檢查室內主控板是否正常；

二、風機失速失控

1、故障現象：

開機後，室內風機運行1分鐘左右停機，室內機有故障代碼指示。

2、排除方法：

（1）檢查插頭是否連接正常；

（2）更換室內電控板；

（3）更換室內風機；

三、EEPROM通訊故障

故障現象：

開機後，室內電控主板無法讀取機型參數，上電後，整機立即顯示故障信息，並且無法開機。

排除方法：更換室內電控板；

四、四次電流保護故障

故障現象：

開機運行一段時間後，如果連續四次壓縮機開5分鐘內出現電流保護而關壓縮機，則整機關機並且顯示故障信息；

排除方法：

（1）檢查系統運行電流是否正常；

（2）更換室內電控主板；

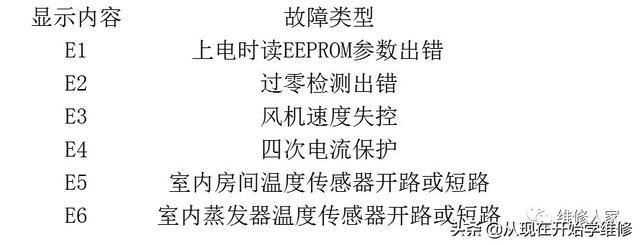

五、故障代碼表：（數碼管、VLED顯示模塊類型）

第三部分 櫃機產品通用保護功能

一、室外故障（三相機）

室外部分有電流檢測板，檢測三相電的相序是否正確，並檢測電流是否正常、缺相、相序接反；

故障現象：

室內、室外板都有故障指示，整機不能開機；

排除方法：

（1）檢查三相電接線是否正確；

（2）更換電流檢測板；

二、自動門故障（開關門機型）

整機有位置檢測裝置，在規定時間內檢測滑動門是否到達預定位置。

晶片輸出開滑動門控制信號後30秒若滑動門仍未開到位，則判為滑動門故障；

晶片輸出關滑動門控制信號後30秒若滑動門仍未關到位，則判為滑動門故障。

發生故障後，進入故障狀態，整機關機，LED顯示「E9」。此故障不可恢復；

三、進風格柵保護（開關門機型）

進風格柵的開合由一行程開關檢測，一般情況下進風格柵合上，行程開關閉合；當用戶需要清洗過濾網及獨立清新網時，進風格柵拉開，行程開關隨之斷開。

若行程開關斷開時，則進入格柵開啟狀態，整機關機，液晶顯示「PAU」(暫停)字樣。進風格柵合上後，進入一般的關機狀態。

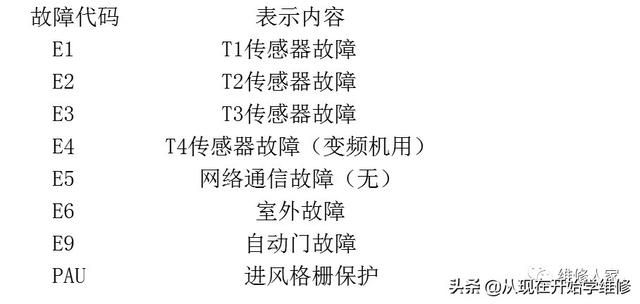

四、故障代碼表（Q2型櫃機）

第四部分 遙控器功能介紹

1、內銷全部是使用R51系列：

（1）R51D、R51D/C：

（2）R51F、R51F/C、R51F-M、R51F/C-M ：

2、帶/C表示單冷型遙控器，不帶則是冷暖型遙控器；

3、帶-M表示無中風遙控器，不帶則遙控器有中風檔；

（1）R51I/BG、R51I/BGC、R51I2/BG、R51I2/BGC；

（2）R51I1/BG-M、 R51I1/BGC-M：

4、帶/BG表示帶背光功能遙控器；

第五部分 常規空調常見電控故障分析

一、壓縮機不啟動

1、傳感器故障：傳感器鬆動或阻值偏差導致溫度採樣偏差，從而溫度判斷條件不滿足導致不能開壓縮機；

2、運行過程中出現了保護：電流保護、蒸發器低溫保護、蒸發器高溫保護、壓縮機過載保護等；

3、主控板故障：主控板元器件失效（主要是繼電器）；

.......
