步進電機簡易控制方法（步進電機控制案例）

2023-10-09 01:18:39 2

步進電機因其易於控制的特性，在自動化設備中佔有很大的比重。因此學會步進電機的控制，對於工控行業來說，是不可缺少的一門功課。小夥伴們今天就跟小編學習一次啊簡單的步進電機控制吧。

首先我們選擇的PLC為松下FP-XHC60T，此款PLC最多可帶6個控制軸。那麼我們想實現步進電機的點動控制那應該怎樣操作呢？

1：對軟體中的系統寄存器進行設置

嚮導設置參數

3：選擇CPU指令輸入中的F172的JOG點動運行指令，並參照下圖設置

F172參數設置

設置參數中的R100為指令啟動觸點。DT100為控制字節其實地址，脈衝輸出對象通道選擇CH0等按照上表設置。然後點擊OK即可。會自動生成如下程序。

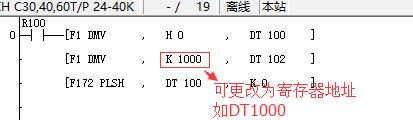

自動生成的程序

將程序下載到PLC後，強制使R100置ON，則步進電機開始以1000的脈衝頻率開始轉動。若是將程序中的K1000轉為一個寄存器地址，則我們只需要改變對應寄存器中的數值，即可改變電機的轉速。小夥伴們可以按照同樣的操作寫出一個反轉程序測試一下哦。

小夥伴們，看完之後是否有了一點點收穫呢？歡迎小夥伴的添加補充，更歡迎小夥伴們的轉發和收藏，有什麼問題也可以私信小編哦，小編會盡力回答各位「控油」的。讓我們一起在工控的道路上一起變得強大吧！！！

Fighting！！！
