酷家樂新手教程戶型自由繪製（酷家樂新手篇二）

2023-10-17 14:49:58 1

打開酷家樂的網站，登陸自己的帳號，然後點擊「開始設計」

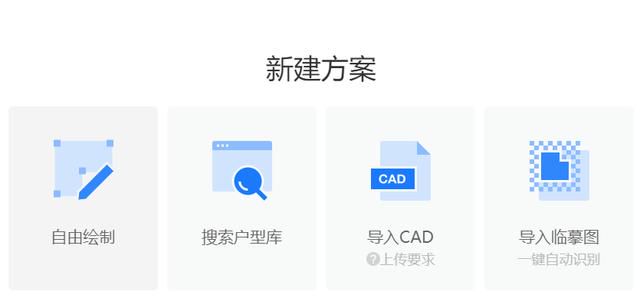

進入設計工具界面，在彈出窗口中有四種新建方案的方式可供選擇，即"自由繪製、搜索戶型庫、導入CAD文件、導入臨摹圖」。

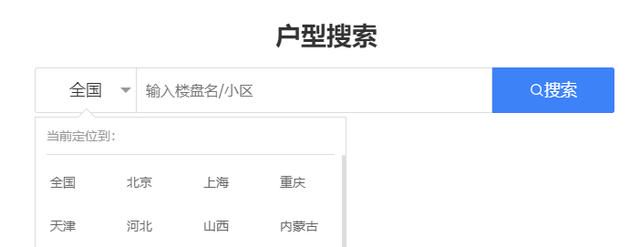

點擊「搜索戶型庫」後在搜索欄中選擇地區然後輸入」小區名「或」樓盤名「，再點擊搜索。

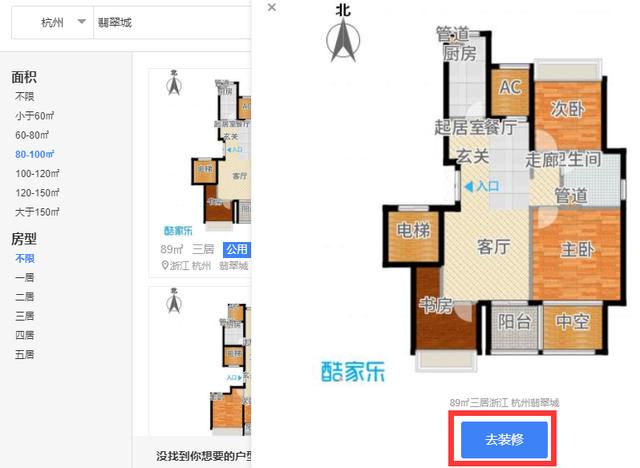

找到您需要的戶型圖，滑鼠點擊戶型圖再點擊「去裝修」即可。

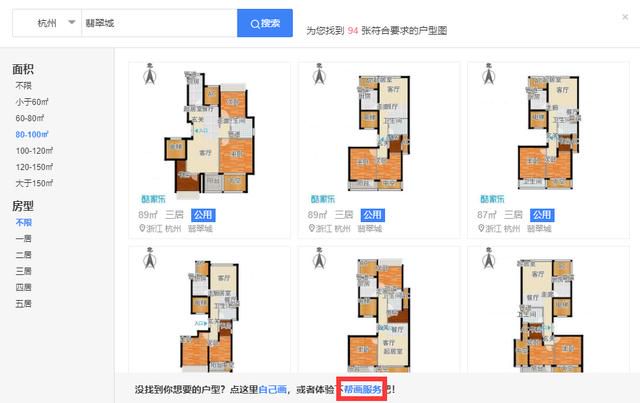

tips：如果沒有找到想要的戶型圖，可以點擊搜索頁面下方的「自己畫」或選擇「幫畫服務」。

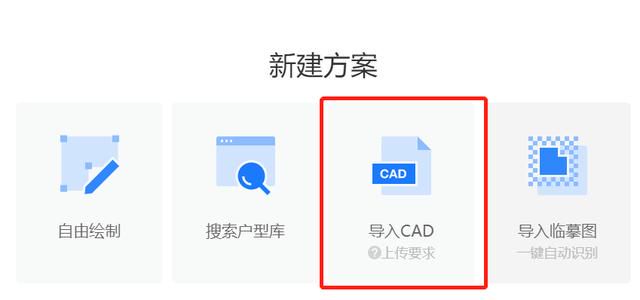

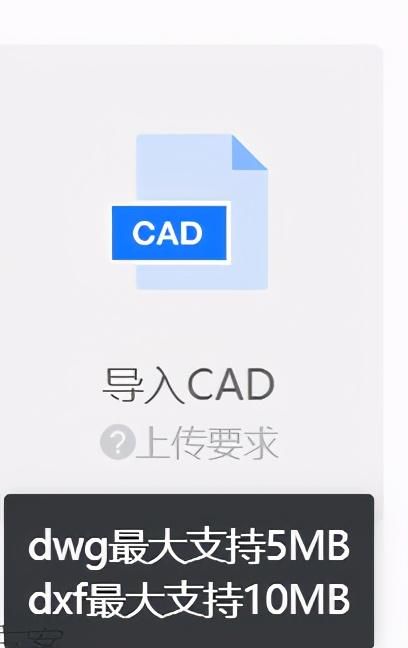

同時也可以選擇導入CAD，導入之後系統會自動生成戶型圖，注意CAD文件大小。

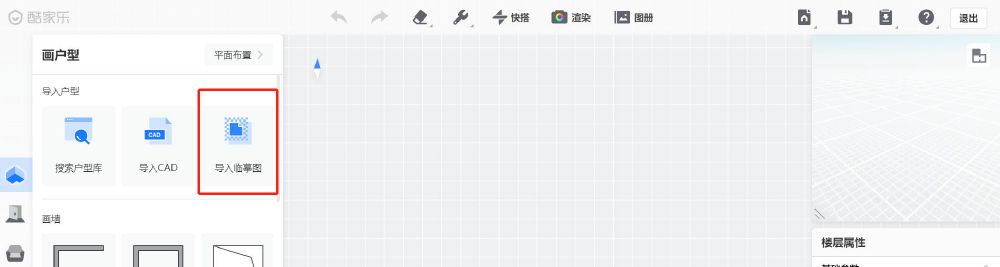

另外，也可以導入自己的臨摹圖喔！

1. 臨摹圖

隨手畫太不靠譜？找到現有的戶型圖，上傳到工具頁面，即可臨摹~

注意：上傳臨摹圖會清空整張畫布！

導入成功後，首先需設置比例尺，將界面中的黃色標尺的首末端點對準一段距離，然後輸入實際尺寸，點擊「確定」來確認比例。

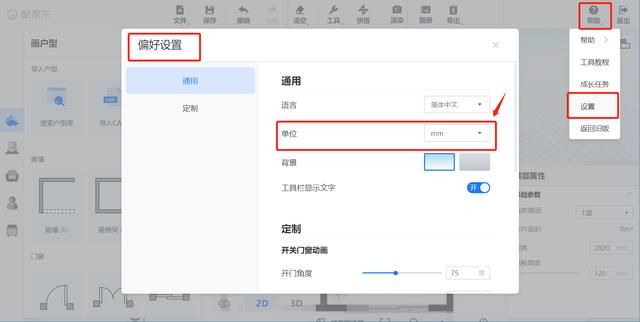

（小妙招：若標尺的單位是m，可點擊界面左上角幫助圖標-設置-偏好設置內，更改顯示單位，改成mm更精準）

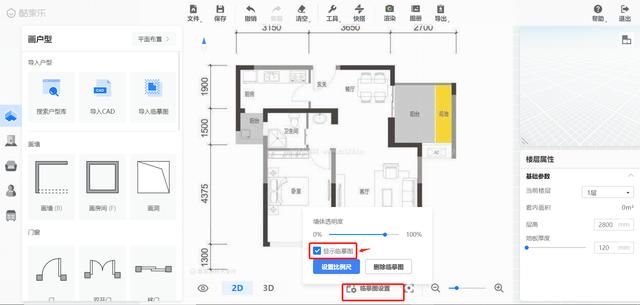

隱藏臨摹圖：點擊界面最下方的臨摹圖設置按鈕，在彈出框中勾選掉「顯示臨摹圖」即可隱藏，也可以點擊「刪除臨摹圖」按鈕刪除，同時在彈出框中還可以設置繪製出的牆體的透明度。

tips：隱藏臨摹圖後可以繼續勾選顯示臨摹圖，刪除之後臨摹圖不可恢復。

2. 繪製戶型

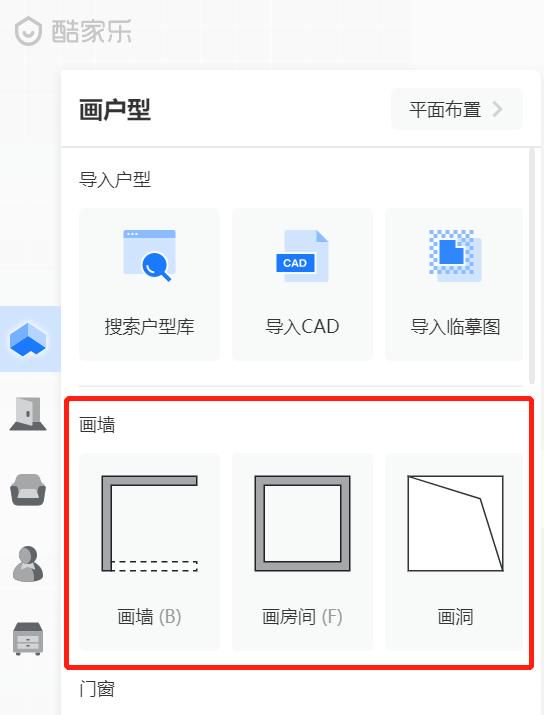

在左側選擇戶型模塊，可以看到「畫牆」部分有「畫牆」、「畫房間」和「畫洞」三個圖標，

畫牆：點擊畫牆之後，即可在畫布中任意繪製直線牆體，可以在畫的時候直接輸入牆體長度尺寸，若您畫的牆體能夠圍合成一個封閉的形狀，則會自動形成房間。

同時最上方也可以設置「繪製模式」、「牆厚」以及取消「吸附」、「正交」。

畫房間：在戶型圖中確定房間一角為繪製起點，繪製矩形框到指定大小，點擊滑鼠左鍵，即形成房間。

畫洞：點擊畫洞之後，即可在畫布中畫洞，注意畫出來的洞是地板洞，在三維中可查看。

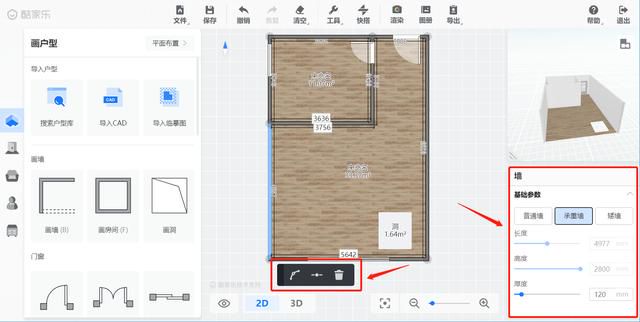

牆體設置：整體繪製完成，點擊牆體，左側彈出牆體屬性，可以設置牆體類型（普通牆/承重牆/矮牆）、「牆體厚度、；點擊「曲線」按鈕可以做弧形牆，還有「拆分牆體」及「刪除」的按鈕；

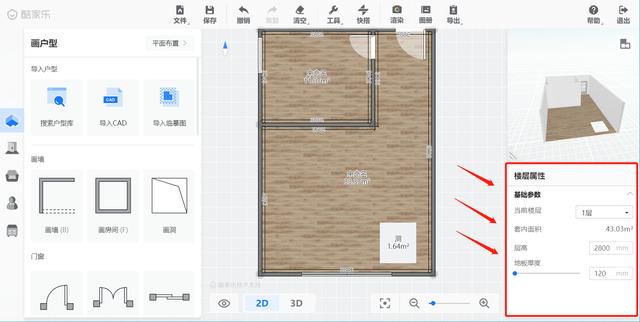

戶型設置：工具界面右下角，可以設置層高和地板厚度；

命名：點擊房間，右下角彈出房間信息，可選擇房間名稱，沒有合適的命名可以點擊最下面的「自定義」；

房間地面材質通過操作板中的「商品替換」或「材質編輯」按鈕來實現，材質紋理方向可通過操作板中的「旋轉」或「地臺設計」按鈕來實現，注意每點擊一次「旋轉」按鈕，紋理方向旋轉45度；

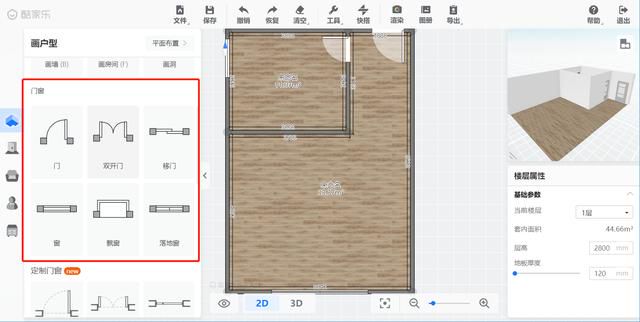

門窗：直接在左邊選擇門窗模型拖到牆上裝飾；

結構部件：直接在左邊選擇結構部件拖到畫布中；

測量工具：也可以使用測量工具測量家具到牆、家具到家具之間的距離；

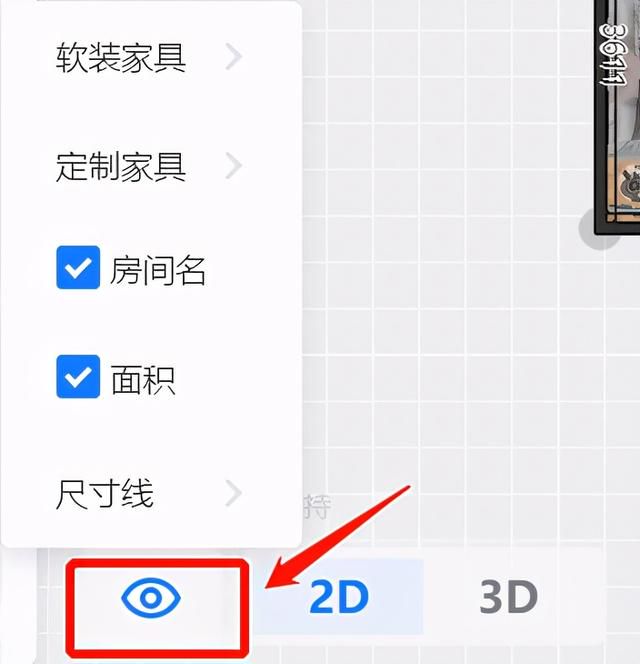

顯示控制：點擊最下方「顯示/隱藏」即可對軟裝家具、定製家具、房間名、面積、尺寸線，進行顯示控制

啦，戶型設計就此完成，感覺自己畫的棒呆啦~
