管件和管材尺寸對照表(管材管件技術標準)
2023-10-23 01:00:02
編制依據:
《建築用絕緣電工套管及配件》JG 3050-1998
《電氣安裝用阻燃PVC塑料平導管通用技術條件》GA 305-2001
《塑料燃燒性能試驗方法 氧指數法》GB/T2406-1993
《建築內部裝修設計防火規範》GB 50222-2017
《冷熱水用聚丙烯管道系統 第1部分:總則》GB/T18742.1-2017
《冷熱水用聚丙烯管道系統 第2部分:管材》GB/T18742.2-2017
《冷熱水用聚丙烯管道系統 第3部分:管件》GB/T18742.3-2017
《建築排水用硬聚氯乙烯(PVC-U)管材》GB/T5836.1-2006
《建築排水用硬聚氯乙烯(PVC-U)管件》GB/T5836.2-2006
《建築排水用硬聚氯乙烯(PVC-U)結構壁管材》GB/T 33608-2017
《無壓埋地排汙、排水用硬聚氯乙烯(PVC-U)管材》GB/T20221-2006
《埋地排水用硬聚氯乙烯(PVC-U)結構壁管道系統》GB/T18477.1-2007
《建築用硬聚氯乙烯(PVC-U)雨落水管材及管件》QB/T2480-2000
《埋地用聚乙烯(PE)結構壁管道系統第1部分:聚乙烯雙壁波紋管材》
GB/T19472.1-2004
《給水用聚乙烯(PE)管道系統 第1部分:總則》GB/T13663.1-2017
《給水用聚乙烯(PE)管道系統 第2部分:管材》GB/T13663.2-2018
《給水用聚乙烯(PE)管道系統 第3部分:管件》GB/T13663.3-2018
《給水用聚乙烯(PE)管道系統 第5部分:系統適用性》GB/T13663.5-2018
絕緣電工(PVC)套管技術標準
硬質套管及配件的技術性能:
序號 | 項目 | 硬質套管 | 配件 | |
1 | 外觀 | 光滑-(0.1-0.1A)≤∆A≤0.1 0.1A | 光滑,無裂紋 | |
2 | 最小壁厚 | 壁厚不小於2.1條表中所規定 | ||
3 | 抗壓性能 | 載荷1min時,t≤25% 卸荷1min時,t≤10% | —— | |
4 | 衝擊性能 | 12個試件中至少有10個不壞、不裂 | —— | |
5 | 彎曲性能 | 無可見裂紋 | —— | |
6 | 彎扁性能 | 量規自重能通過 | —— | |
7 | 跌落性能 | 無震裂、破碎 | 無震裂、破碎 | |
8 | 耐熱性能 | Dt≤2mm | Dt≤2mm | |
9 | 阻燃性能 | 自熄時間 | t≤30S | t≤30S |
10 | 氧指數 | OI≥32 | OI≥32 | |
11 | 電氣性能 | 15min內不擊穿 R≥100兆歐 | 15min內不擊穿 R≥100兆歐 |
PP-R管管材及管件技術標準
1、規格尺寸
公稱外徑dn | 平均外徑 | 管系列 | |||||
S5 | S4 | S3.2 | S2.5 | S2 | |||
最小值 | 最大值 | 公稱壁厚 | |||||
16 | 16.0 | 16.3 | — | 2.0 | 2.2 | 2.7 | 3.3 |
20 | 20.0 | 20.3 | 2.0 | 2.3 | 2.8 | 3.4 | 4.1 |
25 | 25.0 | 25.3 | 2.3 | 2.8 | 3.5 | 4.2 | 5.1 |
32 | 32.0 | 32.3 | 2.9 | 3.6 | 4.4 | 5.4 | 6.5 |
40 | 40.0 | 40.4 | 3.7 | 4.5 | 5.5 | 6.7 | 8.1 |
50 | 50.0 | 50.5 | 4.6 | 5.6 | 6.9 | 8.3 | 10.1 |
63 | 63.0 | 63.6 | 5.8 | 7.1 | 8.6 | 10.5 | 12.7 |
75 | 75.0 | 75.7 | 6.8 | 8.4 | 10.3 | 12.5 | 15.1 |
90 | 90.0 | 90.9 | 8.2 | 10.1 | 12.3 | 15.0 | 18.1 |
110 | 110.0 | 111.0 | 10.0 | 12.3 | 15.1 | 18.3 | 22.1 |
125 | 125.0 | 126.2 | 11.4 | 14.0 | 17.1 | 20.8 | 25.1 |
140 | 140.0 | 141.3 | 12.7 | 15.7 | 19.2 | 23.3 | 28.1 |
160 | 160.0 | 161.5 | 14.6 | 17.9 | 21.9 | 26.6 | 32.1 |
180 | 180.0 | 181.7 | 16.4 | 20.1 | 24.6 | 29.0 | 36.1 |
200 | 200.0 | 201.8 | 18.2 | 22.4 | 27.4 | 33.2 | 40.1 |
管材長度一般為4m和6m,不允許有負偏差
2、物理和化學性能
項目 | 試驗參數 | 試樣數量 | 指標 | ||
試驗 溫度°C | 試驗時間h | 靜液壓應力MPa | |||
縱向回縮率 | 135±2 | en≤8mm:1h 8mm<en≤l6mm:2h en>16mm:4h | - | 3 | ≤2% |
熔融溫度 | 氮氣流量50mL/min.升降溫速率10°C/min,2次升溫 | ≤148°C | |||
氧化誘導時間 | 210 | - | - | ≥20min | |
95°C、/1000h靜液壓試驗後的氧化誘導時間 | 210 | - | - | ≥16min | |
顏料分散 | - | ≤3級 | |||
外觀級別:A1、A2、A3或B | |||||
簡支梁衝擊 | 0±2 | - | 10 | 破損率不大於試樣數量的10% | |
靜液壓試驗 | 20 | 1 | 16.0 | 3 | 無破裂無滲漏 |
95 | 22 | 4.3 | |||
165 | 3.8 | ||||
1000 | 3.5 | ||||
熔體質量流動速率 MFR (230°C /2.16kg) g/l0min | 3 | ≤0.5g/10min且與對應聚丙烯混配料的變化率不超過20% | |||
靜液壓狀態下熱穩定性試驗 | 110 | 8760 | 1.9 | 1 | 無破裂無滲漏 |
明裝透光率 | 3 | ≤0.2% |
建築排水用硬聚氯乙烯(PVC-U)管材及管件技術標準
1、管材平均外徑、壁厚
公稱外徑dn | 平均外徑 | 壁厚 | ||
最小值 | 最大值 | 最小值 | 最大值 | |
32 | 32.0 | 32.2 | 2.0 | 2.4 |
40 | 40.0 | 40.2 | 2.0 | 2.4 |
50 | 50.0 | 50.2 | 2.0 | 2.4 |
75 | 75.0 | 75.3 | 2.3 | 2.7 |
90 | 90.0 | 90.3 | 3.0 | 3.5 |
110 | 110.0 | 110.3 | 3.2 | 3.8 |
125 | 125.0 | 125.3 | 3.2 | 3.8 |
160 | 160.0 | 160.4 | 4.0 | 4.6 |
200 | 200.0 | 200.5 | 4.9 | 5.6 |
250 | 250.0 | 250.5 | 6.2 | 7.0 |
315 | 315.0 | 315.6 | 7.8 | 8.6 |
管材長度一般為4m或6m,不允許有負偏差
2、物理力學性能
項 目 | 要 求 |
密度/(kg/m3) | 1350〜1550 |
維卡軟化溫度(VST)/°C | ≥79 |
縱向回縮率/(%) | | ≤5 |
二氯甲烷浸漬試驗 | 表面變化不劣於4L |
拉伸屈服強度/MPa | ≥40 |
落錘衝擊試驗TIR | TIR≤10% |
水密性試驗、氣密性試驗 | 無滲漏 |
建築排水用硬聚氯乙烯(PVC-U)結構壁管材技術標準
1、規格尺寸

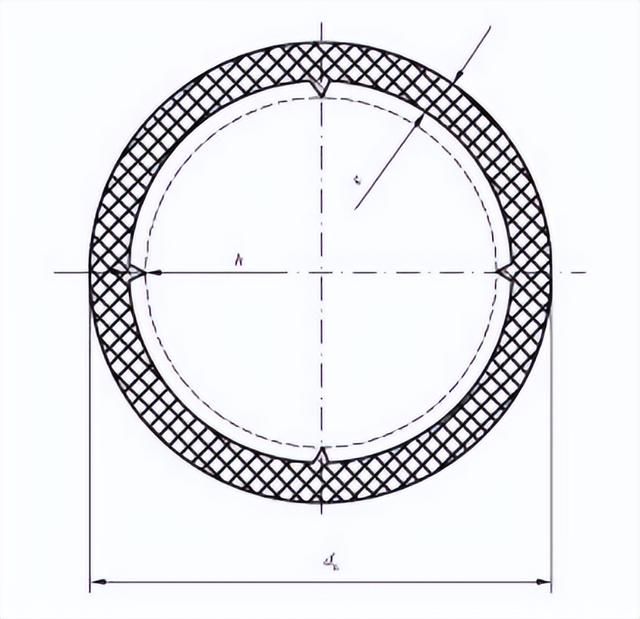

1)實壁內螺旋管材平均外徑、結構壁厚
公稱外徑 dn | 平均外徑 | 結構壁厚 | ||
最小值 | 最大值 | 最小值 | 最大值 | |
50 | 50.0 | 50.2 | 2.0 | 2.4 |
75 | 75.0 | 75.3 | 2.3 | 2.7 |
110 | 110.0 | 110.3 | 3.2 | 3.8 |
125 | 125.0 | 125.3 | 3.2 | 3.8 |
160 | 160.0 | 160.4 | 4.0 | 4.6 |

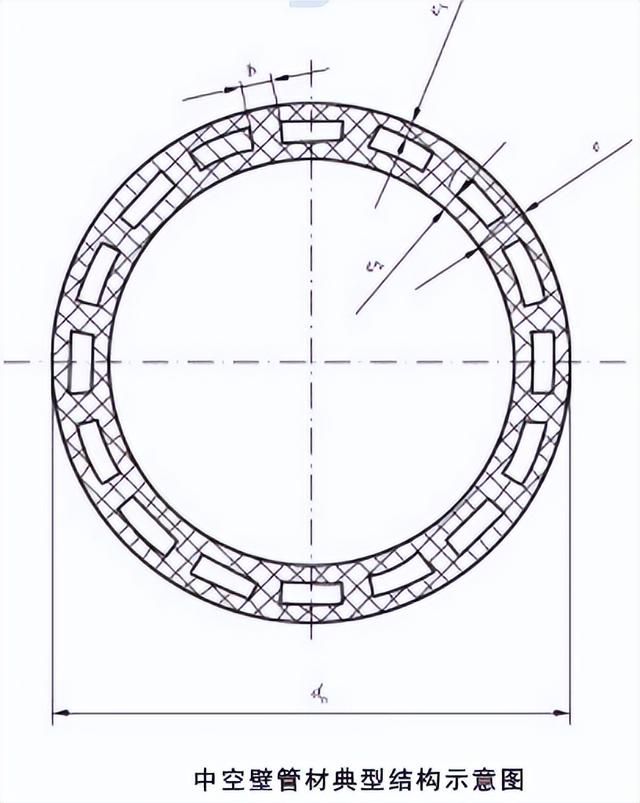

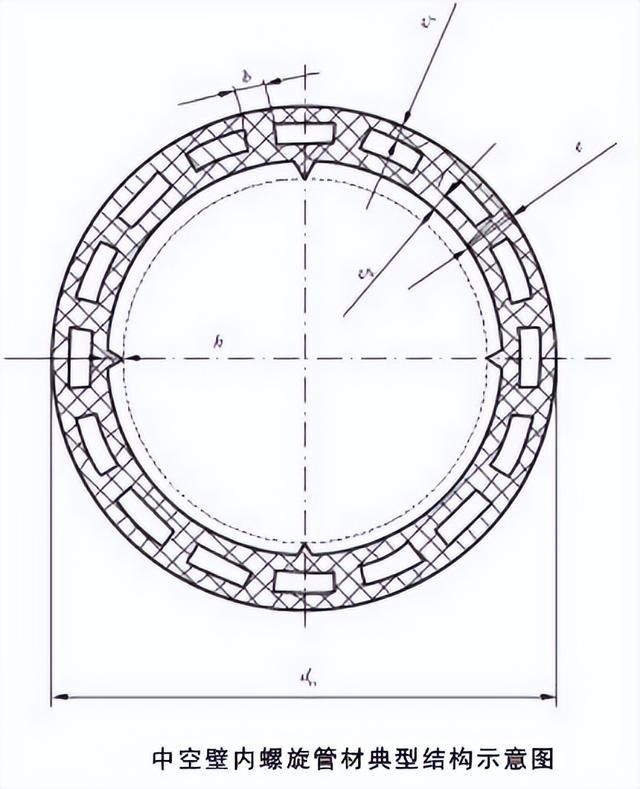

2)中空壁管材、中空壁內螺旋管材
公稱外徑 dn | 平均外徑 | 結構壁厚 e | 結構壁外層壁厚 e1 | 結構壁內層壁厚 e2 | 格肋厚 b | ||||
最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 | 最小格 肋厚 bmin | |
50 | 50.0 | 50.2 | 4.0 | 5.3 | 1.1 | 1.6 | 1.0 | 1.4 | 0.8 |
75 | 75.0 | 75.3 | 4.0 | 5.5 | 1.3 | 1.9 | 1.0 | 1.5 | 0.9 |
110 | 110.0 | 110.3 | 5.0 | 6.7 | 1.6 | 2.3 | 1.1 | 1.7 | 1.0 |
125 | 125.0 | 125.3 | 5.0 | 6.7 | 1.8 | 2.5 | 1.2 | 1.8 | 1.0 |
160 | 160.0 | 160.4 | 6.0 | 7.7 | 2.2 | 2.9 | 1.5 | 2.2 | 1.1 |
3)實壁內螺旋管材螺稜數量、螺稜高度和螺稜距
公稱外徑 dn(mm) | 螺稜數量 條 | 螺稜髙度 h(mm) | 螺稜距 (mm) |
50 | ≥4 | ≥1.5 | ≤4000 |
75 | ≥4 | ≥1.7 | ≤4000 |
110 | ≥6 | ≥1.7 | ≤4000 |
125 | ≥6 | ≥1.8 | ≤4000 |
160 | ≥8 | ≥2.0 | ≤4000 |
4)中空壁內螺旋管材螺稜數量、螺稜高度和螺稜距
公稱外徑 dn(mm) | 螺稜數量 條 | 螺稜髙度 h(mm) | 螺稜距 (mm) |
50 | ≥4 | ≥1.3 | ≤4000 |
75 | ≥4 | ≥1.5 | ≤4000 |
110 | ≥6 | ≥1.7 | ≤4000 |
125 | ≥6 | ≥1.7 | ≤4000 |
160 | ≥8 | ≥1.8 | ≤4000 |
2、物理力學性能
項 目 | 要 求 |
密度(kg/m3) | 1350〜1550 |
維卡軟化溫度(VST)/°C | ≥79 |
縱向冋縮率/% | ≤5 |
落錘衝擊試驗 | 9/10通過 |
拉仲強度a/MPa | ≥38 |
扁平試驗 | 試樣內、外壁均無破裂 |
a僅適用於實壁內螺旋管材。 |
無壓埋地排汙、排水用硬聚氯乙烯(PVC-U)管材技術標準
1、規格尺寸
平均外徑與壁厚
公稱外徑 dn | 平均外徑 | 壁厚 | ||||||
SN2 | SN4 | SN8 | ||||||
SDR51 | SDR41 | SDR34 | ||||||
最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 | 最小值 | 最大值 | |
110 | 110.0 | 110.3 | — | — | 3.2 | 3.8 | 3.2 | 3.8 |
125 | 125.0 | 125.3 | — | — | 3.2 | 3.8 | 3.7 | 4.3 |
160 | 160.0 | 160.4 | 3.2 | 3.8 | 4.0 | 4.6 | 4.7 | 5.4 |
200 | 200.0 | 200.5 | 3.9 | 4.5 | 4.9 | 5.6 | 5.9 | 6.7 |
250 | 250.0 | 250.5 | 4.9 | 5.6 | 6.2 | 7.1 | 7.3 | 8.3 |
315 | 315.0 | 315.6 | 6.2 | 7.1 | 7.7 | 8.7 | 9.2 | 10.4 |
(355) | 355.0 | 355.7 | 7.0 | 7.9 | 8.7 | 9.8 | 10.4 | 11.7 |
400 | 400.0 | 400.7 | 7.9 | 8.9 | 9.8 | 11.0 | 11.7 | 13.1 |
(450) | 450.0 | 450.8 | 8.8 | 9.9 | 11.0 | 12.3 | 13.2 | 14.8 |
500 | 500.0 | 500.9 | 9.8 | 11.0 | 12.3 | 13.8 | 14.6 | 16.3 |
630 | 630.0 | 631.1 | 12.3 | 13.8 | 15.4 | 17.2 | 18.4 | 20.5 |
(710) | 710.0 | 711.2 | 13.9 | 15.5 | 17.4 | 19.4 | — | — |
800 | 800.0 | 801.3 | 15.7 | 17.5 | 19.6 | 21.8 | — | — |
(900) | 900.0 | 901.5 | 17.6 | 19.6 | 22.0 | 24.4 | — | — |
1000 | 1000.0 | 1001.6 | 19.6 | 21.8 | 24.5 | 27.2 | 一 | — |
括號內為非優選尺寸 |
2、物理力學性能
項 目 | 單位 | 技術要求 | |
密度 | g/cm3 | ≤1.55 | |
環剛度 | SN2 | kN/m2 | ≥2 |
SN4 | ≥4 | ||
SN8 | ≥8 | ||
落錘衝擊(TIR) | % | ≤10 | |
維卡軟化溫度 | °C | ≥79 | |
縱向回縮率 | % | ≤5,管材表面應無氣泡和裂紋 | |
二氯甲烷浸漬 | 表面無變化 |
埋地排水用硬聚氯乙烯(PVC-U)結構壁管材技術標準
1、規格尺寸
1)內徑系列管材的尺寸
公稱尺寸DN | 最小平均內徑 | 最小層壓壁厚 | 最小內層壁厚 | 最小承口接合長度 |
100 | 95 | 1.0 | - | 32 |
125 | 120 | 1.2 | 1.0 | 38 |
150 | 145 | 1.3 | 1.0 | 43 |
200 | 195 | 1.5 | 1.1 | 54 |
225 | 220 | 1.7 | 1.4 | 55 |
250 | 245 | 1.8 | 1.5 | 59 |
300 | 294 | 2.0 | 1.7 | 64 |
400 | 392 | 2.5 | 2.3 | 74 |
500 | 490 | 3.0 | 3.0 | 85 |
600 | 588 | 3.5 | 3.5 | 96 |
800 | 785 | 4.5 | 4.5 | 118 |
1000 | 985 | 5.0 | 5.0 | 140 |
2)外徑系列管材的尺寸
公稱尺寸 DN/OD | 最小平均 外徑 | 最大平均 外徑 | 最小平均 內徑 | 最小層壓壁厚 | 最小內層壁厚 | 最小承口接合長度 |
(100) | 99.4 | 100.4. | 93 | 0.8 | - | 32 |
110 | 109.4 | 110.4 | 97 | 1.0 | - | 32 |
125 | 124.3 | 125.4 | 107 | 1.1 | 1.0 | 35 |
160 | 159.1 | 160.5 | 135 | 1.2 | 1.0 | 42 |
200 | 198.8 | 200.6 | 172 | 1.4 | 1.1 | 50 |
250 | 248.5 | 250.8 | 216 | 1.7 | 1.4 | 55 |
280 | 278.3 | 280.9 | 243 | 1.8 | 1.5 | 58 |
315 | 313.2 | 316.0 | 270 | 1.9 | 1.6 | 62 |
400 | 397.6 | 401.2 | 340 | 2.3 | 2.0 | 70 |
450 | 447.3 | 451.4 | 383 | 2.5 | 2.4 | 75 |
500 | 497.0 | 501.5 | 432 | 2.8 | 2.8 | 80 |
630 | 626.3 | 631.9 | 540 | 3.3 | 3.3 | 93 |
710 | 705.7 | 712.2 | 614 | 3.8 | 3.8 | 101 |
800 | 795.2 | 802.4 | 680 | 4.1 | 4.1 | 110 |
1000 | 994.0 | 1003.0 | 854 | 5.0 | 5.0 | 130 |
3)管材長度一般為6m
2、物理力學性能
項 目 | 要 求 | |
密度kg/m3 | ≤1550 | |
環剛度/ (kN/m2) | SN2 | ≥2 |
SN4 | ≥4 | |
SN8 | ≥8 | |
(SN12. 5) | ≥12.5 | |
SN16 | ≥16 | |
衝擊性能 | TIR≤10% | |
環柔性 | 試樣圓滑,無破裂,兩壁無脫開 | DN≤400內外壁均無反向彎曲 |
DN>400波峰處不得出現超過波峰高度10%的反向彎曲 | ||
烘箱試驗 | 無分層,無開裂 | |
蠕變比率 | ≤2.5 |
建築用硬聚氯乙烯(PVC-U)雨落水管材及管件技術標準
1、規格尺寸
1)矩形管材規格尺寸及壁厚 mm
2、物理力學性能
規格 | 基本尺寸及偏差 | 壁厚 | 轉角半徑 | 長度 | |||
長邊 | 短邊 | 基本尺寸 | 偏差 | 基本尺寸 | 偏差 | ||
63×42 | 63.0 0 0.3 | 42.0 0 0.3 | 1.6 | 0.2 0 | 4.6 | ||
75×50 | 75.0 0 0.4 | 50.0 0 0.4 | 1.8 | 0.2 0 | 5.3 | ||
110×73 | 110.0 0 0.4 | 73.0 0 0.4 | 2.0 | 0.2 0 | 5.5 | 3000 | |
125×83 | 125.0 0 0.4 | 83.0 0 0.4 | 2.4 | 0.2 0 | 6.4 | 4000 | 0.4%~ |
160×107 | 160.0 0 0.5 | 107.0 0 0.5 | 3.0 | 0.3 0 | 7.0 | 5000 | -0.2% |
110×83 | 110.0 0 0.4 | 83.0 0 0.4 | 2.0 | 0.2 0 | 5.5 | 6000 | |
125×94 | 125.0 0 0.4 | 94.0 0 0.4 | 2.4 | 0.2 0 | 6.4 | ||
160×120 | 160.0 0 0.5 | 120.0 0 0.5 | 3.0 | 0.3 0 | 7.0 |
項 目 | 指 標 | |
拉伸強度 Mpa ≥ | 43 | |
斷裂伸長率 % ≥ | 80 | |
縱向回縮率 % ≤ | 3.5 | |
維卡軟化溫度(VST)/°C ≥ | 75 | |
落錘衝擊試驗20°C | A法:TIR≤10% | |
B法:12次衝擊,12次無破裂 | ||
耐候性 | 拉伸強度保持率% ≥ | 80 |
顏色變化 級 ≥ | 3 |
給水用聚乙烯(PE)管材及管件技術標準
1、規格尺寸
1)管材平均外徑、不圓度
公稱外徑dn | 平均外徑 | 直管不圓度的最大值a | |
dem,min | dem,max | ||
16 | 16.0 | 16.3 | 1.2 |
20 | 20.0 | 20.3 | 1.2 |
25 | 25.0 | 25.3 | 1.2 |
32 | 32.0 | 32.3 | 1.3 |
40 | 40.0 | 40.4 | 1.4 |
50 | 50.0 | 50.4 | 1.4 |
63 | 63.0 | 63.4 | 1.5 |
75 | 75.0 | 75.5 | 1.6 |
90 | 90.0 | 90.6 | 1.8 |
110 | 110.0 | 110.7 | 2.2 |
125 | 125.0 | 125.8 | 2.5 |
140 | 140.0 | 140.9 | 2.8 |
160 | 160.0 | 161.0 | 3.2 |
180 | 180.0 | 181.1 | 3.6 |
200 | 200.0 | 201.2 | 4.0 |
225 | 225.0 | 226.4 | 4.5 |
250 | 250.0 | 251.5 | 5.0 |
280 | 280.0 | 281.7 | 9.8 |
315 | 315.0 | 316.9 | 11.1 |
355 | 355.0 | 357.2 | 12.5 |
400 | 400.0 | 402.4 | 14.0 |
450 | 450.0 | 452.7 | 15.6 |
500 | 500.0 | 503.0 | 17.5 |
560 | 560.0 | 563.4 | 19.6 |
630 | 630.0 | 633.8 | 22.1 |
710 | 710.0 | 716.4 | — |
800 | 800.0 | 807.2 | — |
900 | 900.0 | 908.1 | — |
1000 | 1000.0 | 1009.0 | — |
1200 | 1200.0 | 1210.8 | — |
1400 | 1400.0 | 1412.6 | — |
1600 | 1600.0 | 1614.4 | — |
1800 | 1800.0 | 1816.2 | — |
2000 | 2000.0 | 2018.0 | — |
2250 | 2250.0 | 2270.3 | — |
2500 | 2500.0 | 2522.5 | — |
管材埠處的平均外徑可小於表中的規定,但不應小於距管材末端1.5dn或300mm(取兩者之中較小者)處測量值的98.5%。
管材長度一般為6m、9m、12m,不允許有負偏差,盤管長度由供需雙方商定,盤卷的最小內徑應不小於18dn。
2)公稱壁厚
公稱外徑dn | 公稱壁厚en/mm | |||||||
標準尺寸比 | ||||||||
SDR9 | SDR11 | SDR13.6 | SDR17 | SDR21 | SDR26 | SDR33 | SDR41 | |
管系列 | ||||||||
S4 | S5 | S6.3 | S8 | S10 | S12.5 | S16 | S20 | |
PE80級公稱壓力MPa | ||||||||
1.6 | 1.25 | 1.0 | 0.8 | 0.6 | 0.5 | 0.4 | 0.32 | |
PE100級公稱壓力MPa | ||||||||
2.0 | 1.6 | 1.25 | 1.0 | 0.8 | 0.6 | 0.5 | 0.4 | |
16 | 2.3 | — | — | — | — | — | — | — |
20 | 2.3 | 2.3 | — | — | — | — | — | — |
25 | 3.0 | 2.3 | 2.3 | — | — | — | — | — |
32 | 3.6 | 3.0 | 2.4 | 2.3 | — | — | — | — |
40 | 4.5 | 3.7 | 3.0 | 2.4 | 2.3 | — | — | — |
50 | 5.6 | 4.6 | 3.7 | 3.0 | 2.4 | 2.3 | — | — |
63 | 7.1 | 5.8 | 4.7 | 3.8 | 3.0 | 2.5 | — | — |
75 | 8.4 | 6.8 | 5.6 | 4.5 | 3.6 | 2.9 | — | — |
90 | 10.1 | 8.2 | 6.7 | 5.4 | 4.3 | 3.5 | — | — |
110 | 12.3 | 10.0 | 8.1 | 6.6 | 5.3 | 4.2 | — | — |
125 | 14.0 | 11.4 | 9.2 | 7.4 | 6.0 | 4.8 | — | — |
140 | 15.7 | 12.7 | 10.3 | 8.3 | 6.7 | 5.4 | — | — |
160 | 17.9 | 14.6 | 11.8 | 9.5 | 7.7 | 6.2 | — | — |
180 | 20.1 | 16.4 | 13.3 | 10.7 | 8.6 | 6.9 | — | — |
200 | 22.4 | 18.2 | 14.7 | 11.9 | 9.6 | 7.7 | — | — |
225 | 25.2 | 20.5 | 16.6 | 13.4 | 10.8 | 8.6 | — | — |
250 | 27.9 | 22.7 | 18.4 | 14.8 | 11.9 | 9.6 | — | — |
280 | 31.3 | 25.4 | 20.6 | 16.6 | 13.4 | 10.7 | — | — |
315 | 35.2 | 28.6 | 23.2 | 18.7 | 15.0 | 12.1 | 9.7 | 7.7 |
355 | 39.7 | 32.2 | 26.1 | 21.1 | 16.9 | 13.6 | 10.9 | 8.7 |
400 | 44.7 | 36.3 | 29.4 | 23.7 | 19.1 | 15.3 | 12.3 | 9.8 |
450 | 50.3 | 40.9 | 33.1 | 26.7 | 21.5 | 17.2 | 13.8 | 11.0 |
500 | 55.8 | 45.4 | 36.8 | 29.7 | 23.9 | 19.1 | 15.3 | 12.3 |
560 | 62.5 | 50.8 | 41.2 | 33.2 | 26.7 | 21.4 | 17.2 | 13.7 |
630 | 70.3 | 57.2 | 46.3 | 37.4 | 30.0 | 24.1 | 19.3 | 15.4 |
710 | 79.3 | 64.5 | 52.2 | 42.1 | 33.9 | 27.2 | 21.8 | 17.4 |
800 | 89.3 | 72.6 | 58.8 | 47.4 | 38.1 | 30.6 | 24.5 | 19.6 |
900 | — | 81.7 | 66.2 | 53.3 | 42.9 | 34.4 | 27.6 | 22.0 |
1000 | — | 90.2 | 72.5 | 59.3 | 47.7 | 38.2 | 30.6 | 24.5 |
1200 | — | — | 88.2 | 67.9 | 57.2 | 45.9 | 36.7 | 29.4 |
1400 | — | — | 102.9 | 82.4 | 66.7 | 53.5 | 42.9 | 34.3 |
1600 | — | — | 117.6 | 94.1 | 76.2 | 61.2 | 49.0 | 39.2 |
1800 | — | — | — | 105.9 | 85.7 | 69.1 | 54.5 | 43.8 |
2000 | — | — | — | 117.6 | 95.2 | 76.9 | 60.6 | 48.8 |
2250 | — | — | — | — | 107.2 | 86.0 | 70.0 | 55.0 |
2500 | — | — | — | — | 119.1 | 95.6 | 77.7 | 61.2 |
注:公稱壓力按照 C=1.25 計算。 |
(3)靜液壓強度
熔接連接類管件 、機械連接類管件 、法蘭連接類管件的靜液壓強度
項目 | 要求 | 試驗參數 | |
靜液壓強度 (20°C,100h) | 無破壞,無滲漏 | 試驗溫度 試驗時間 環應力b: PE80 PE100 | 20°C 100h 10.0Mpa 12.0Mpa |
靜液壓強度 (80°C,165h) | 無破壞,無滲漏 | 試驗溫度 試驗時間 環應力b: PE80 PE100 | 80°C 165h 4.5Mpa 5.4Mpa |
靜液壓強度 (80°C,1000h) | 無破壞,無滲漏 | 試驗溫度 試驗時間 環應力b: PE80 PE100 | 80°C 1000h 4.0Mpa 5.0Mpa |
2、物理力學性能
項目 | 要求 | 試驗參數 | |
熔體質量流動速率(g/10min) | 加工前後MFR變化不大於20% a | 負荷質量 試驗溫度 | 5kg 190 °C |
氧化誘導時間 | ≥20min | 試驗溫度 | 210 °C |
縱向回縮率 | ≤3% | 試驗溫度 試驗長度 | 110 °C 200mm |
炭黑含量b | 2.0%~2.5% | - | - |
炭黑分散/顏料分散C | ≤3級 | - | - |
灰分 | ≤0.1% | 試驗溫度 | (820±50)°C |
斷裂伸長率 en≤5mm | ≥350%d,e | 試驗形狀 試驗速度 | 類型2 100mm/min |
斷裂伸長率 5mm <en≤12mm | ≥350%d,e | 試驗形狀 試驗速度 | 類型1f 50mm/min |
斷裂伸長率 12mm <en | ≥350%d,e | 試驗形狀 試驗速度 或 試驗形狀 試驗速度 | 類型1f 25mm/min 或 類型3f 10mm/min |
耐慢速裂紋增長 en≤5mm(錐體試驗) | <10mm/24h | - | - |
耐慢速裂紋增長 5mm <en(切口試驗) | 無破壞,無滲漏 | 試驗溫度 內部試驗壓力: PE80 SDR11 PE100 SDR11 試驗時間 試驗類型 | 80°C 0.8Mpag 0.8Mpag 500h 水-水 |
a管材取樣測量值與所用混配料測量值的關係。 b炭黑含量僅適用於黑色管材。 c炭黑分散僅適用於黑色管材,顏料分散僅適用於藍色管材。 d若破壞發生在標距外部,在測試值達到要求情況下認為試驗通過。 e當達到測試要求值時即可停止試驗,無需試驗至試樣破壞。 f如果可行,公稱壁厚不大於25mm 的管材也可採用類型2 試樣,類型2 試樣採用機械加工或者裁切成型。 如有爭議,以類型1試樣的試驗結果作為最終判定依據。 g對於其他SDR系列對應的壓力值, 參見GB/T18476-2001 |
埋地用聚乙烯(PE)結構壁管道系統
1、規格尺寸
1)內徑系列管材的尺寸
公稱尺寸DN | 最小平均內徑 | 最小層壓壁厚 | 最小內層壁厚 | 最小承口接合長度 |
100 | 95 | 1.0 | 0.8 | 32 |
125 | 120 | 1.2 | 1.0 | 38 |
150 | 145 | 1.3 | 1.0 | 43 |
200 | 195 | 1.5 | 1.1 | 54 |
225 | 220 | 1.7 | 1.4 | 55 |
250 | 245 | 1.8 | 1.5 | 59 |
300 | 294 | 2.0 | 1.7 | 64 |
400 | 392 | 2.5 | 2.3 | 74 |
500 | 490 | 3.0 | 3.0 | 85 |
600 | 588 | 3.5 | 3.5 | 96 |
800 | 785 | 4.5 | 4.5 | 118 |
1000 | 985 | 5.0 | 5.0 | 140 |
1200 | 1185 | 5.0 | 5.0 | 162 |
承口的最小平均內徑應不小於管材的最大平均外徑
2)外徑系列管材的尺寸
公稱尺寸 DN/OD | 最小平均 外徑 | 最大平均 外徑 | 最小平均 內徑 | 最小層壓壁厚 | 最小內層壁厚 | 最小承口接合長度 |
110 | 109.4 | 110.4 | 90 | 1.0 | 0.8 | 32 |
125 | 124.3 | 125.4 | 105 | 1.1 | 1.0 | 35 |
160 | 159.1 | 160.5 | 134 | 1.2 | 1.0 | 42 |
200 | 198.8 | 200.6 | 167 | 1.4 | 1.1 | 50 |
250 | 248.5 | 250.8 | 209 | 1.7 | 1.4 | 55 |
315 | 313.2 | 316.0 | 263 | 1.9 | 1.6 | 62 |
400 | 397.6 | 401.2 | 335 | 2.3 | 2.0 | 70 |
500 | 497.0 | 501.5 | 418 | 2.8 | 2.8 | 80 |
630 | 626.3 | 631.9 | 527 | 3.3 | 3.3 | 93 |
800 | 795.2 | 802.4 | 669 | 4.1 | 4.1 | 110 |
1000 | 994.0 | 1003. 0 | 837 | 5.0 | 5.0 | 130 |
1200 | 1192.8 | 1203. 6 | 1 005 | 5.0 | 5.0 | 150 |
承口的最小平均內徑應不小於管材的最大平均外徑
3)管材和連接件的承口最小壁厚(mm)
管材外徑 | 承口最小壁厚 |
≤500 | (管材外徑/33) ×0.75 |
>500 | 11.4 |
4)管材有效長度一般為6m
2、物理力學性能
項 目 | 要 求 | |
環剛度/ (kN/m2) | SN2 | ≥2 |
SN4 | ≥4 | |
(SN6.3) | ≥6.3 | |
SN8 | ≥8 | |
(SN12.5) | ≥12.5 | |
SN16 | ≥16 | |
衝擊性能(TIR)/% | ≤10 | |
環柔性 | 試樣圓滑,無反向彎曲,無破裂,兩壁無脫開 | |
烘箱試驗 | 無氣泡,無分層,無開裂 | |
蠕變比率 | ≤4 | |
註:括號內數值為非首選的環剛度等級 |
PE-RT管管材及管件技術標準
1、規格尺寸
管材規格用管系列S、公稱外徑X公稱壁厚表示。
示例:管系列S5、公稱外徑為20mm、公稱壁厚為2.0mm,表示為:S5 20X2.0mm
公稱外徑dn | 平均外徑 | 管系列 | |||||
S6.3 | S5 | S4 | S3.2 | S2.5 | |||
最小值 | 最大值 | 公稱壁厚 | |||||
12 | 12 | 12.3 | — | — | — | — | 2.0 |
16 | 16.0 | 16.3 | — | — | 2.0 | 2.2 | 2.7 |
20 | 20.0 | 20.3 | — | 2.0 | 2.3 | 2.8 | 3.4 |
25 | 25.0 | 25.3 | 2.0 | 2.3 | 2.8 | 3.5 | 4.2 |
32 | 32.0 | 32.3 | 2.4 | 2.9 | 3.6 | 4.4 | 5.4 |
40 | 40.0 | 40.4 | 3.0 | 3.7 | 4.5 | 5.5 | 6.7 |
50 | 50.0 | 50.5 | 3.7 | 4.6 | 5.6 | 6.9 | 8.3 |
63 | 63.0 | 63.6 | 4.7 | 5.8 | 7.1 | 8.6 | 10.5 |
75 | 75.0 | 75.7 | 5.6 | 6.8 | 8.4 | 10.3 | 12.5 |
90 | 90.0 | 90.9 | 6.7 | 8.2 | 10.1 | 12.3 | 15.0 |
110 | 110.0 | 111.0 | 8.1 | 10.0 | 12.3 | 15.1 | 18.3 |
125 | 125.0 | 126.2 | 9.2 | 11.4 | 14.0 | 17.1 | 20.8 |
140 | 140.0 | 141.3 | 10.3 | 12.7 | 15.7 | 19.2 | 23.3 |
160 | 160.0 | 161.5 | 11.8 | 14.6 | 17.9 | 21.9 | 26.6 |
管材以盤管或直觀供貨,其長度應不小於標定值。
2、物理和力學性能
項目 | 試驗參數 | 試樣數量 | 指標 | ||
試驗 溫度°C | 試驗時間h | 實驗環應力/MPa | |||
縱向回縮率 | 110 | en≤8mm:1h 8mm<en≤l6mm:2h en>16mm:3h | - | 3 | <3% |
靜液壓試驗 | 20 | 1 | 10 | 3 | 無破裂 無滲漏 |
95 | 165 | 3.55 | |||
1000 | 3.50 | ||||
靜液壓狀態下熱穩定性試驗 | 110 | 8760 | 1.9 | 1 | 無破裂 無滲漏 |
熔體質量流動速率.MFR(190C.2.16kg) g/10min | 3 | 變化率≤原料的30% |
鋼絲網增強聚乙烯複合管技術標準
1、不同規格管材所用的鋼絲公稱直徑範圍、纏繞角度及方向應符合表4要求。
表2 鋼絲公稱直徑、纏繞角度及方向
公稱外徑dn | 50~110 | 125~315 | 355~630 | 710~800 |
鋼絲公稱直徑dns | 0.5~1.0 | 0.6~1.3 | 0.8~1.4 | 1.0~1.5 |
纏繞角度a | 54.7°≤a≤60° | |||
纏繞方向 | 左旋+右旋 | |||
a纏繞角度為鋼絲與管材軸線的夾角,可去掉管材樣品的聚乙烯外層後測量。 |
2、管材用粘接樹脂基本性能應符合表3要求。
表3 管材用粘接樹脂基本性能
序號 | 項目 | 要求 | 試驗方法 | 實驗條件 |
1 | 密度g/cm3 | 0.925~0.96 | GB/T1033.1 | - |
2 | 熔體質量流動速率g/10min | 0.5~3.0 | GB/T3682 | 2.16kg、190℃ |
3 | 維卡軟化點℃ | ≥115 | GB/T1633-2000 | A |
4 | 氧化誘導時間 min | ≥20 | GB/T19466.6 | 200℃,鋁坩堝 |
5 | 拉伸強度MPa | ≥18 | GB/T1040.1 GB/T1040.2 | |
6 | 斷裂標稱應變% | ≥500 | GB/T1040.1 GB/T1040.2 | |
7 | 180°剝離強度N/25mm | ≥100 | GB/T2790 | |
8 | 粘接樹脂與鋼絲的剪切強度MPa | ≥13 | GB/T32439-2015 |
3、 靜液壓強度與爆破壓力
管材的靜液壓強度與爆破壓力應符合表5的規定。
表5 靜液壓強度及爆破壓力實驗要求
試驗類型 | 試驗溫度/℃ | 試驗壓力/MPa | 試驗時間/h | 性能要求 |
靜液壓強度 | 20 | 2PN | 1 | 不破裂、不滲漏 |
60 | 1.2PN | 16 | 不破裂、不滲漏 | |
60 | 1.1PN | 1000 | 不破裂、不滲漏 | |
爆破壓力 | 20 | 連續升壓直至試樣爆破 | ≥3PN |
4、物理力學性能
管材物理力學性能應符合表6的要求。
表6 管材物理力學性能
序號 | 項目 | 要求 | 試驗條件 |
1 | 熔體質量流動速率(MFR) | 加工前後聚乙烯MFR的變化不超過±25% | 5kg、190℃ |
2 | 氧化誘導時間(OIT) | ≥20min | 200℃ |
3 | 受壓開裂穩定性 | 無裂紋、脫層和開裂現象 | 100mm/min |
4 | 剝離強度 | 平均剝離強度≥15N/mm,單個試樣剝離強度≥12N/mm,且剝離界面為韌性破壞,表面呈絮狀 | 100mm/min |
5 | 環切靜液壓強度 | 切割環形槽不破裂、不滲漏 | 20℃、1.5PN、165h |
