內存管理（13）zone初始化1中說到free_area_init_node函數，接下來主要做的工作如下：

1.計算有效頁框數，總頁框數

2.初始化內存節點管理數據結構pgdat

2.初始化zone管理數據結構其中包含空閒鍊表

3.初始化zone下的管理的頁框屬性參數

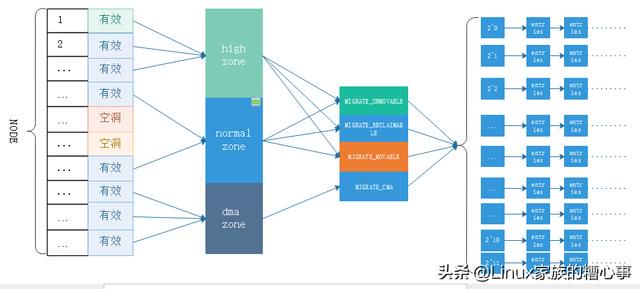

大致如下圖所示：

zone初始化過程

free_area_init_node函數

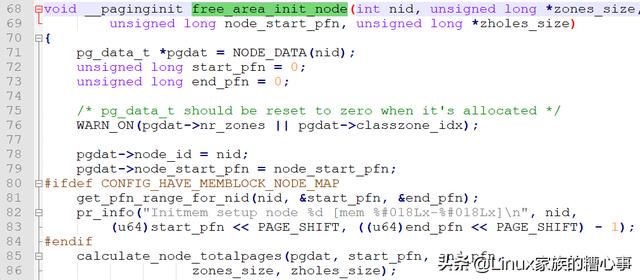

free_area_init_node實現1

第78~79行：初始化pg_data_t中的node_id內存節點ID和node_start_pfn內存節點起始頁框號第80~84行：如果定義了CONFIG_HAVE_MEMBLOCK_NODE_MAP計算得到本內存節點內的物理頁框起始結束編號，get_pfn_range_for_nid函數和實現細節如下↓第85行：計算內存節點內總的頁框數（包含空洞），實現細節如下↓

free_area_init_node實現2

第88行：初始化pgdat.node_mem_map,實現細節見alloc_node_mem_map函數↓第95行：初始化內存節點內各個zone的實際處理函數，實現細節見free_area_init_core函數↓get_pfn_range_for_nid函數

get_pfn_range_for_nid實現

在get_pfn_range_for_nid函數主要是看for_each_mem_pfn_range宏的實現，而for_each_mem_pfn_range的實現主要看__next_mem_pfn_range函數的實現，以下就是該函數的實現細節↓__next_mem_pfn_range函數

__next_mem_pfn_range實現

遍歷當前memory_type下的所有regions，每遍歷一個region獲取該region的起始頁框號返回。另外需要指出的是如果當前nid等於MAX_NUMNODES說明所有內存節點已經處理完畢。返回到get_pfn_range_for_nid函數中與已有起始結束頁框號進行比較，起始頁框號取最小，結束頁框號取最大。當本內存節點內的region都遍歷完畢，最終在start_pfn和end_pfn中就會保存內存節點的起始結束物理頁框編號calculate_node_totalpages函數

calculate_node_totalpages實現

第41~46行：計算內存節點（包含空洞在內的）總頁框數，並初始化pgdat中的node_spanned_pages第48~54行：計算內存節點內（不包含空洞區域）總頁框總數，並初始化pgdat中的node_present_pageszone_spanned_pages_in_node和zone_absent_pages_in_node這兩個函數的實現細節如下↓

zone_spanned_pages_in_node和zone_absent_pages_in_node實現

在內存管理（13）zone初始化1中有分析過zones_size和zholes_size所表示的含義

平坦內存模型則處理alloc_node_mem_map函數

alloc_node_mem_map函數

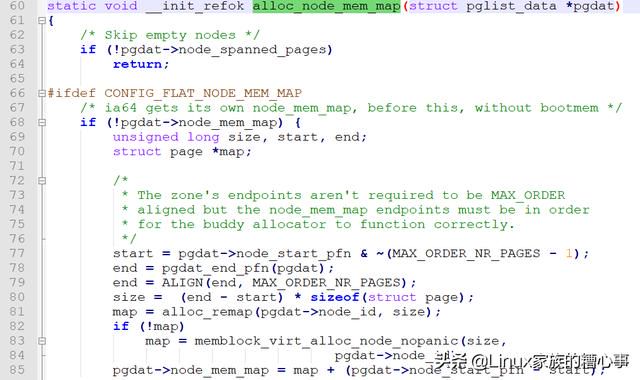

alloc_node_mem_map 實現1

alloc_node_mem_map 實現2

第66行：如果定義了CONFIG_FLAT_NODE_MEM_MAP(平坦內存模型)，平坦內存模型意味著沒有空洞，在此前提之下。如果沒有初始化pgdat->node_mem_map則對其執行初始化處理。主要以1K頁為對齊計算起始終止頁框號。ZONE起始頁框位置忽略小於1K頁框數的部分，ZONE結束頁框的位置低於1K頁的向上取整K頁框數記做end,這麼做是為了方便夥伴系統按2^ORDER的順序進行頁框分配。計算總的(end-start)頁的struct page數據結構所佔用空間，然後向memblock申請這段空間並用map指向它。第85行：假設內存節點的物理起始頁框編號本來是1025，前面為了方便夥伴系統按MAX_ORDER序列分配頁框，使其與1024對齊所以start被記做1024，這時候計算的struct page所佔用內存為end-1024 而實際有效的物理頁框是從1025開始的所以才有了第85行這一步，node_mem_map偏移（node_start_pfn - start）個頁框，使其指到有效位置。最後87~97行主要就做一件事，系統內存節點是否為單節點，是的話就用mem_map全局變量來記錄pgdat->node_mem_mapfree_area_init_core函數

free_area_init_core 實現1

第111行：如果定義了CONFIG_MEMORY_HOTPLUG初始化pgdat->node_size_lock第112~115行：如果定義了CONFIG_NUMA_BALANCING初始化BALANCING相關成員第117~119行：初始化其他一些pgdat相關成員第121行：開始遍歷ZONE第125行：計算當前zone下包含空洞在內所佔的總頁框數第127行：計算當前zone除空洞外所佔頁框數第137行：以頁為單位計算當前zone裡頁框的struct page數據結構所佔物理頁框數，calc_memap_size實現如下↓第138~145行：減去struct page所佔物理頁框數，重新計算非高端內存的空閒空間物理頁框數

free_area_init_core 實現3

第152~156行：如果有DMA，則減去DMA保留空間所佔的物理頁框數計算剩餘空閒空間物理頁框數第157~161行：統計直接映射的物理頁框數，用nr_kernel_pages全局變量保存第162行：統計剩餘可用的空閒空間頁框數，用nr_all_pages全局變量保存第164~165行：初始化zone的spanned_pages和present_pages第171行：初始化zone的managed_pages，如果是高端內存則managed_pages就是實際的物理頁框數，如果是低端內存那麼managed_pages是系統ZONE中剩餘的空閒頁框數第172~177行：初始化針對NUMA系統的其他參數

free_area_init_core 實現4

第178~182行：初始化zone的相關成員第183行：初始化per_cpu的pageset管理單個CPU頁框數據結構，緩解鎖的競爭第186行：看了半天沒看懂什麼意思（先留個疑問吧）第192行：檢查pageblock是否設定第193行：未定義CONFIG_SPARSEMEM時計算zone裡面page_flags所佔內存空間大小，setup_usemap函數實現細節↓第194行：初始化等待隊列散列表，init_currently_empty_zone實現如下↓第197行：初始化zone下所有page數據結構的相關參數，memmap_init_zone函數實現如下↓calc_memmap_size函數

calc_memmap_size實現

這個函數的關鍵就是第335行，為什麼要做這麼一個判斷呢，它要表達的意思很簡單如果spanned_page比present_page多超過present_page的1/16，並且內存模型是稀疏內存模型，那麼就使用present_page來計算struct page所佔用的空間。因為在稀疏內存模型下，zone內部可能有空洞，系統為了儘可能的權衡，所以使用present來計算memmap映射的page數據結構所佔空間。而當其小於present_page的1/16，則仍舊使用spanned_pages來計算。setup_usemap函數

setup_usemap實現

在setup_usemap函數中第348行看usemap_size函數的實現細節可知，每個pageblock用4個bits來表示pageblock_flags，所以usemap_size其實就是計算所有的pageblock_flags所佔用的字節空間而352行就是在計算到這段空間大小後申請它，並用pageblock_flags指向它init_currently_empty_zone函數

init_currently_empty_zone實現

第429行：初始化進程等待隊列散列表數組，zone_wait_table_init實現如下↓第442行：初始化ZONE空閒鍊表，zone_init_free_lists函數實現如下↓zone_wait_table_init函數

zone_wait_table_init實現

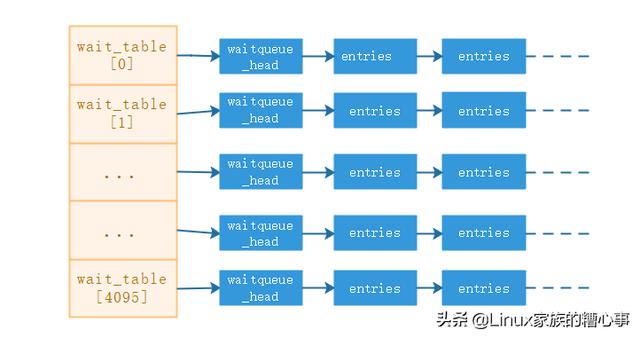

這個函數中主要初始化了進程等待隊列散列表相關的參數信息，其中wait_table表示進程等待一個page釋放的等待隊列哈希表。它會被wait_on_page，unlock_page函數使用. 用哈希表，而不用一個等待隊列的原因，防止進程長期等待資源。wait_table_hash_nr_entries表示哈希表中的等待隊列的數量。wait_table_bits表示等待隊列散列表數組的大小。他們相當於如下一個模型，等待隊列模型如下圖所示：

等待隊列模型

zone_init_free_lists函數

zone_init_free_lists實現

如文章開頭所提示意圖，每個ZONE下對應一個free_area數組，數組大小為MAX_ORDER,在系統中MAX_ORDER大小設為11，在每一個free_area中都包含MIGRATE_TYPES個鍊表，如上圖所示MIGRATE_UNMOVABLE、MIGRATE_RECLAIMABLE、MIGRATE_MOVABLE各對應一條空閒頁框鍊表下頁框屬性，鍊表中節點所佔頁框數就是2^index個頁框。

memmap_init_zone函數主要就是初始化page數據結構相關的一些參數。所以在描述這個函數之前有必要先就struct page 數據結構的某些關鍵成員做一個簡單介紹

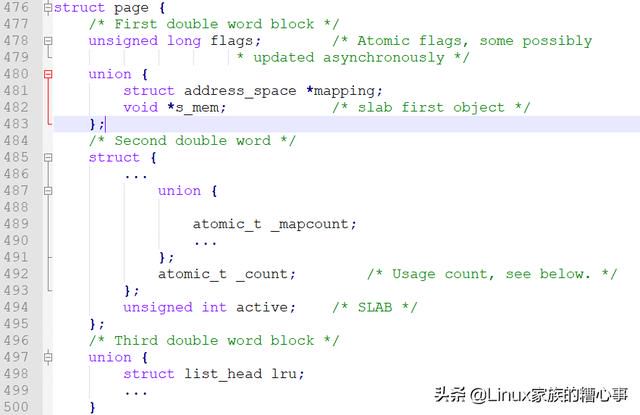

struct page數據結構（部分）

struct page結構體

flags：描述page的狀態和其他信息。由section node zone flags組成，其中section用於稀疏內存模型，node表示當前頁所佔的內存節點，zone表示當前頁所在的內存域flags代表頁狀態。

比較常用的幾種flags如下：

page.flags標誌定義

_count：引用計數，表示內核中引用該page的次數，如果要操作該page引用計數會 1，操作完成-1。當該值為0時，表示沒有引用該page的位置，所以該page可以被解除映射，這往往在內存回收時是有用的。_mapcount：被頁表映射的次數，也就是說該page同時被多少個進程共享。初始值為-1，如果只被一個進程的頁表映射了，該值為0 。如果該page處於夥伴系統中，該值為PAGE_BUDDY_MAPCOUNT_VALUE（-128），內核通過判斷該值是否為PAGE_BUDDY_MAPCOUNT_VALUE來確定該page是否屬於夥伴系統。

注意區__count和_mapcount，_mapcount表示的是映射次數，而_count表示的是使用次數；被映射了不一定在使用，但要使用必須先映射。

mapping：有三種含義：如果mapping = 0，說明該page屬於交換緩存（swap cache），當需要使用地址空間時會指定交換分區的地址空間swapper_space；如果mapping != 0，bit[0] = 0，說明該page屬於頁緩存或文件映射，mapping指向文件的地址空間address_space； 如果mapping != 0，bit[0] != 0，說明該page為匿名映射，mapping指向struct anon_vma對象。index：在映射的虛擬空間（vma_area）內的偏移；一個文件可能只映射一部分，假設映射了1M的空間，index指的是在1M空間內的偏移，而不是在整個文件內的偏移。private：私有數據指針，由應用場景確定其具體的含義：如果設置了PG_private標誌，表示buffer_heads； 如果設置了PG_swapcache標誌，private存儲了該page在交換分區中對應的位置信息swp_entry_t。 如果_mapcount = PAGE_BUDDY_MAPCOUNT_VALUE，說明該page位於夥伴系統，private存儲該夥伴的階。lru：鍊表頭，主要有3個用途：a：page處於夥伴系統中時，用於連結相同階的夥伴（只使用夥伴中的第一個page的lru即可達到目的）。 b：page屬於slab時，page->lru.next指向page駐留的緩存的管理結構，page->lru.prec指向保存該page的slab的管理結構。 c：page被用戶態使用或被當做頁緩存使用時，用於將該page連入zone中相應的lru鍊表，供內存回收時使用。memmap_init_zone函數

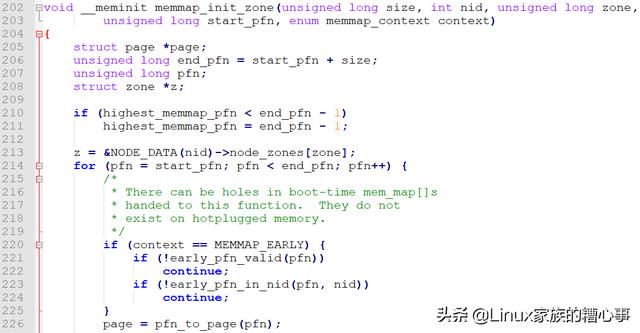

memmap_init_zone 實現1

第213行確定zone地址；第214行遍歷zone下的頁框；第226行確定頁框地址

memmap_init_zone 實現2

第227行：set_page_links函數確定page所在的section、node、zone，設定到page->flags中，set_page_links的實現如下↓第228行：檢測section等的合法性第229~230行：初始化page->_count,頁框引用次數；page->_mapcount映射次數第231~232行：初始化page相關參數第234~237行：表示把每個pageblock的第一個page屬性設置為MIGRATE_MOVEABLE初始化page相關其他參數set_page_links函數

set_page_links實現

從set_page_links函數的實現可以看出section、node、zone處在flags中的位置大致如下：

flags結構

左邊代表高位，右邊為低位

zone的初始化基本介紹完畢。其初始化過程基本如開篇所給出的圖那樣。當然這只是初始化的介紹，後面介紹諸如頁的交換、回收、映射、分配等很多場景中會再次介紹其中很多參數所起的實際作用，這裡沒有說只是覺得說了也沒什麼意義，只有真正用到的時候我們才會明白其真正的含義。

,
