首款7nm工藝遊戲顯卡 AMD Radeon VII深度評測

2025-06-12 07:23:08

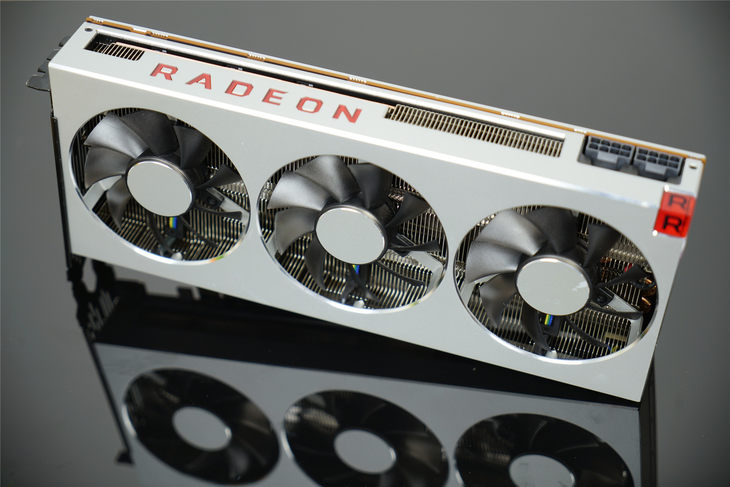

    在不久之前結束的CES 2019國際消費電子展上，AMD正式發布了自己的全新一代旗艦顯卡——Radeon VII。這款採用Vega20核心的顯卡同時也是首款採用了臺積電7nm製程工藝製造的遊戲顯卡。AMD通過這張顯卡再次實現了製程工藝上的領先。我們也在第一時間拿到了這張A粉們期待已久的新旗艦顯卡。它的表現是否能夠如Lisa Su所言，正面抗衡NVIDIA的RTX 2080呢？我們用測試成績來說話。

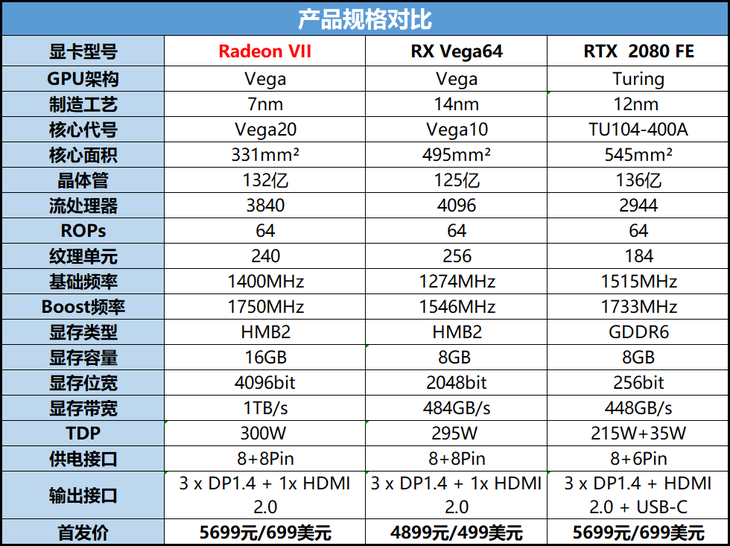

參數規格一覽

    首先是流處理器數量相比Vega64有著一定的縮減，直接減少了256個，也就是4組CU單元。得益於7nm工藝的福利，頻率大幅提升到了1750MHz，彌補流處理器數量的損失之外也進一步帶來了性能上的提升。而比較值得注意的是這次AMD不僅沿用了性能和價格同樣高昂的HBM2顯存，並且將容量翻倍達到了16GB，顯存位寬和帶寬也隨之翻倍，其中顯存帶寬更是首次進入了TB時代。

    新工藝和大容量HBM2顯存的加入意味著顯卡成本的顯著提升，AMD也一改以往的性價比路線，選擇了和對手對位產品相同的699美元價格上市。這也顯示了AMD對於這一代顯卡的信心。

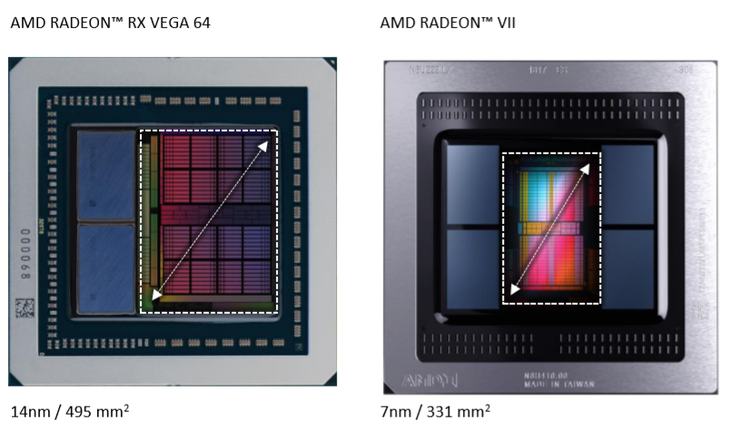

    根據官方給出的數據，採用了7nm工藝的Radeon VII在132億電晶體的情況下，核心面積只有331mm²，只有RX Vega64的67%，而相對於採用12nm工藝製造電晶體數量相近的RTX 2080，核心面積僅有後者的60%左右。從上圖可以看出面積的大幅縮減，同時很明顯的變化是顯存顆粒由兩顆為了四顆。這也是帶寬和容量翻倍的原因。

    回到Vega20核心，除工藝變化之外，並沒有多少底層架構上的變化，基本保持了與Vega64基本一致，當然這也就意味著它仍然是源於經典的GCN架構的。
