豪華到卓越 索泰4代至尊顯卡PCB解析

2024-12-16 15:08:11 2

    泡泡網顯卡頻道8月3日 在當前的高端顯卡市場上，為數不多的品牌在堅持做高端子系列。如索泰的至尊版、華碩的ROG、技嘉的SOC、影馳的HOF等。其中堅持最長時間的就是索泰的至尊版和華碩的ROG系列，作為NVIDIA全球核心AIC合作夥伴，索泰的至尊版系列是一直以來堅持在N卡方面打造優異顯卡的廠家。

    從GeForce GTX260時代開始，索泰一直堅持打造至尊版系列顯卡。也可以說，從GTX260時代開始，高端系列顯卡像雨後春筍一樣的冒出來，不局限於往常的基於公版顯卡進行加減操作。每一代晶片，用戶都能在各大廠商的超公版、高頻版、數字供電版等版本中選擇，高端顯卡的風潮可謂潮湧而出。

● GTX260+至尊版創造業內的先河

    在NVIDIA發布GTX260之後，索泰以打造「最強GTX260」為目標，推出了開創了多項業內第一的GTX260至尊版。其中包括12+3相供電、越肩式PCB設計、採用NEC Proadlizier去耦電容等。

    索泰GTX260至尊版是業界第一次採用了越肩式PCB設計，現在很多其他廠商都在這方面跟進，EVGA、MSI都有高端系列顯卡都使用了越肩式PCB設計。

    索泰GTX260至尊版採用了12+3相的供電設計，其中GPU部分採用了12相供電迴路，顯存採用了3相供電迴路，總計15相供電設計，是當時顯卡業界最BT的供電，沒有之一！同時，這款卡也是首次把當時最奢華的用料都用盡的顯卡，可謂開創了高端顯卡的一個新時代。

    用料方面，確實開創了真正的先河。首先15相供電是史上很少有的設計，是優異顯卡設計的「身份象徵」。其次，整卡採用的Mosfet、貼片電容、MLCC電容的數量，都是最恐怖的。最後，這也是顯卡首次採用了多顆去耦電容設計，在當時來說這款卡的確是無法超越的。

● GTX460至尊版遲來的王者

    強勁的性能以及突出的超頻能力，讓GeForce GTX460取得了非常的成功，俘虜了許多玩家的心。廠商們也樂此不疲地推出各種非公版超頻產品來體現自身的技術實力和搶佔高端DIY玩家，更強的性能以及更好的散熱表現也是廠商的著力點。

    索泰GTX460至尊版雖然並非首款上市的超公版設計顯卡，但是秉承著至尊系列的輝煌，還是有大量的玩家期待。在性能方面，GTX460至尊版設置了高達850MHz的核心頻率，在當時的非公版設計顯卡中持續優秀。而正是由於默認的超高頻率是的索泰GTX460至尊版的性能顯得十分強大。

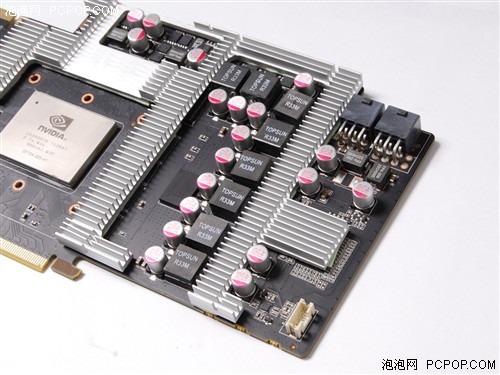

    PCB方面，索泰GTX460至尊版沿用了至尊版獨有的越肩式設計，這樣的設計可以有效的縮短PCB長度，增加與機箱的兼容性。供電方面，採用8+2相供電設計，全部採用SMT工藝。雖然沒有之前的GTX260至尊版15相供電的華麗，但是總計10相供電設計也是在GTX460中最豪華的。每相供電由一顆R33全屏蔽電感和4個八爪魚mosfet主城，PCB正反面各有一顆Proadlizer優異去耦電容，擁有超低的ESR和高效的濾波和去耦性能，這也是索泰優異的至尊系列顯卡超頻屢創佳績的原因。

● GTX560Ti至尊版進入數字時代

    索泰至尊版產品線發展到第三代，除了在散熱器的改進外，第三代至尊版在PCB上改進更明顯，也預期了未來幾代至尊系列顯卡的發展方向。第一，索泰在GTX560Ti產品中，首次設定特挑機制，在GTX560Ti中特挑出體質最好的1%，默認頻率達到了1G，這也是顯卡歷史上首款核心默認頻率達到1GHz的產品，具有裡程碑的意義。

    第二，索泰GTX560Ti至尊版創新引入第二代數「智」供電，採用了8+3相供電設計，基於數字PWM主控CHiL 8318晶片，搭配模擬電路的數模混合電路。其實數模混合供電設計方案最早出現在主板上，典型的例子即華碩的玩家國度Rampage III Extreme和Rampage III Formula主板，他們都是採用的CHiL8138數字PWM。而顯卡採用CHiL8318數字PWM產品，索泰GTX560Ti至尊版也是首款採用混合數字供電的顯卡產品。

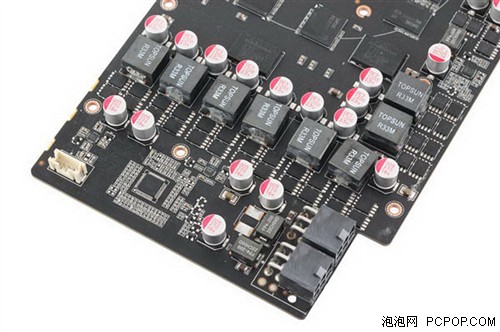

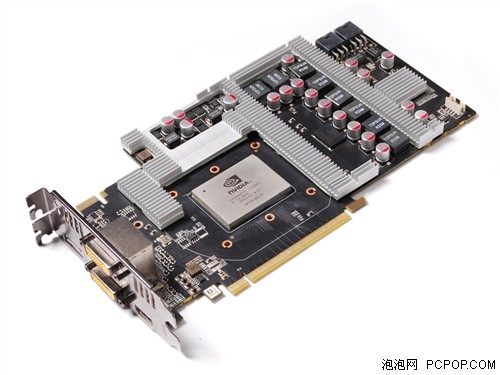

    索泰GTX560Ti至尊版採用了全貼片工藝的供電元件，PCB依然沿用了獨家研製的越肩式PCB，豪華的8+3相供電。8相核心供電，每相採用2上2下的八爪魚MOS，提供超過300W的電能輸出，保證1GHz核心頻率下對供電的極高要求。而採用了第二代數「智」供電，Power部分的轉換率高達85%。

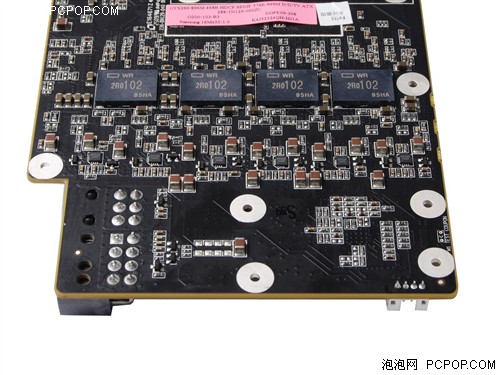

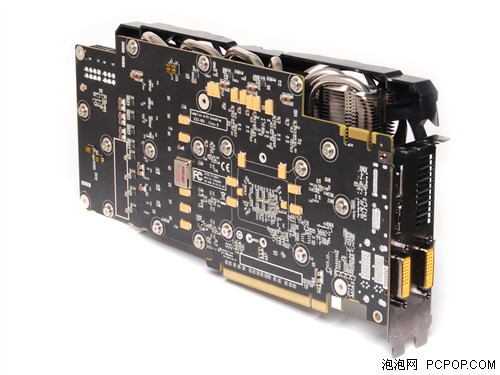

    索泰GTX560Ti至尊版背後使用了多達18顆KEMT的2.5V 470uF鉭聚合物電容，儘可能減小紋波，最大限度提升信號強度，從而達到提升顯存頻率的效果。而一顆價值5美元的3V 1000uF FP SuperML去耦電容則能讓超頻如虎添翼，SuperML去耦電容擁有極高的蓄電池及超高速的充放電效率，高頻下強抗幹擾能力出色和極低的ESL/ESR，令電源更純淨從而大幅提升超頻能力與穩定性。

● GTX680在高端盛行的年代異軍突起

    索泰在去年推出的GTX560Ti至尊版以及GTX560Ti 至尊版OC+，成功的創造了恐怖的世界紀錄，同時也喊出了「玩家·力量」的動感口號，同時也在彰顯索泰Gamer Force的全新設計理念。

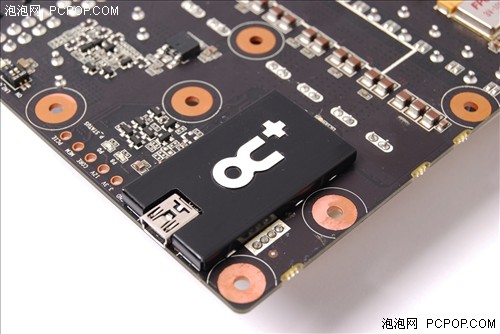

    索泰GTX680非公版沿用了全球創新的M-PCIE架構的外置超頻模塊，模塊經由USB線連接，在系統中配合索泰超頻軟體FireStorm，不僅能夠自由設置顯卡頻率，還能參看每相供電的裝填，整卡功耗等實時數據，幾何超頻與智能監控一體，功能非常強大。

    用料方面，相比GTX560Ti至尊版，此次新版的GTX680至尊版使用了更加先進的用料。採用了電器性能更強的IR Dr.Mos管，PCB整體布局非常整齊，舒服。另外，採用了索泰全新定製的AIO一體化電感，除了優化散熱外形之外，還有用超大感值，散熱與性能同事兼顧。電容方面，為了配合PCB整體的色調，同樣是採用了日系的黑色定製電容，這讓整卡設計更加美觀。

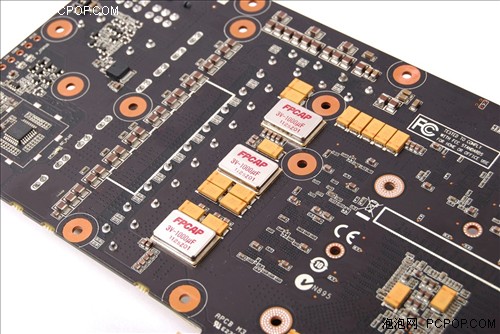

    供電設計依然採用了CHiL 8318數字PWM晶片機上模擬電路的混合設計模式，達到了更高的供電轉換率，節能高效。背面使用了大量的MLCC電容，保證高頻電流工作時依然穩定。而超頻神器——FPCAP MLCC超級去耦電容，在新版上，再度增加一顆。這顆價值10美金一顆的電容，擁有普通去耦電容無法比擬的容量以及性能，在舊版上，已經體現非常明顯的優勢，而此次直接增加到3顆，效能相當恐怖。

    而索泰在高端產品上，經歷4代產品的發展，索泰至尊系列顯卡已經成為高端顯卡領域裡，一個標誌性的產品。創新的越肩PCB、去耦電容的使用、較多相供電設計等等，在當初首次提出的新「技術規格」，現在基本都已經成為高端顯卡主流配置。這也從側面說明了，在高端領域上，索泰的至尊系列絕對是一個標杆之一！6是一個神奇的數字，他在N卡的架構中，是唯一擁有性能與價格兩者最好的兼容性。即將上市的660Ti註定會成為又一個引人注目的中高端產品，期待至尊系列在660Ti上的表現吧。■
