分解PCB和散熱系統 教你挑選好顯卡!
2024-12-07 20:39:08
泡泡網顯卡頻道7月13日 通常大家權衡一塊顯卡的好壞，可能都是從最直觀的表面上的東西去看，比如說全固態電容，高速顯存，多熱管豪華散熱器等等，而這些東西確實也是實實在在能夠提升顯卡的性能和品質。但是，這些都不是最主要的，真正影響顯卡整體性能的是GPU和顯存顆粒這兩大重要晶片，除掉這兩樣晶片之外，就屬PCB最重要了。你想想如果一張顯卡連最基本的電路都設計不好的話，即使給你再好的電容、顯存顆粒等等可能也無法穩定的運行，更別提進一步超頻什麼的了。所以PCB對顯卡來說也是非常重要的。
我們先來了解一下什麼叫PCB：PCB是Printed Circuit Board的英文簡稱，翻譯過來就是印刷線路板的意思，其主要功能是提供電子元器件之間的相互連接。PCB本身的基板是由絕緣隔熱、並不易彎曲的材質所製作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個板子上的，而在製造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或布線，並用來提供PCB上零件的電路連接。
由於目前的電子行業的工藝越發複雜、元件集成度越來越高，所以對PCB板的層數要求與日俱增。尤其是顯卡，由於高中低端顯卡的劃分涇渭分明，因此PCB板幾乎囊括了所有規格：4層、6層、8層、10層、12層、14層！
PCB層數越多自然需要更多的原材料，更重要的是工藝更複雜，複雜的工藝導致廢品率較高，成本自然提高不少。對於一般的顯卡來說，8層板雖然比6層板僅僅增加了2層板，但成本卻提高了50%-70%。

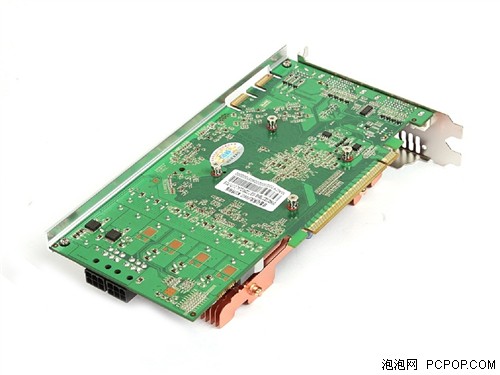

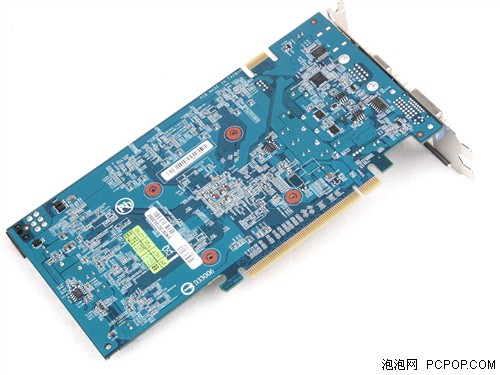

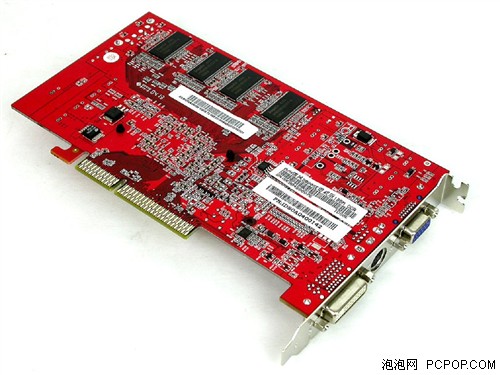

各種顯卡的PCB:
我們在市面上銷售的顯卡上經常看到公版產品還有非公版產品，那公版和非公版到底是一個什麼意思呢，它們有一些什麼設計上的區別呢？下面為大家解讀一下這兩個詞的含義。
公版：按照廠商提供的晶片、PCB、供電材料等設計方案進行生產的。它們設計PCB的目的是為了儘可能讓GPU性能不會受到PCB的限制，嚴謹、均衡、保守是其主要特點。因此他們很少會考慮到成本、原料採購、世界各地工廠的製造能力等客觀因素，所以售價也比較昂貴。公版PCB往往是先於GPU而設計的，也就是說GPU尚未出世，公版PCB已經準備就緒了，然後再把GPU焊上去，來檢驗其性能表現。由於這種PCB在設計時只停留在理論階段，對GPU的電氣特性尚未吃透，因此往往用料冗餘，只是在產品發布最後階段作一些微小的改動，最終性能表現不一定最好。

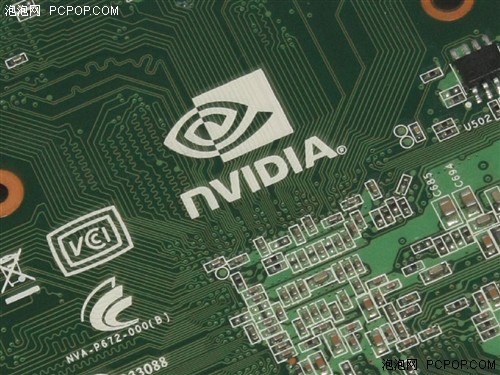

公版的PCB都是帶著廠商的標誌
非公版產品：是各大廠商使用晶片廠商的GPU，然後根據自己不同產品的需求，對公版的PCB重新進行部署，達到增加PCB層數、提升頻率、加強散熱等等強於公版產品，或者減少PCB層數、減少PCB大小、降低頻率等等，以求降低產品的價格，達到一個更好的性價比。它們在設計時就非常靈活了，此時NVIDIA或ATI已經將成品GPU及公版設計方案交付給合作夥伴，廠商可以在此基礎上自由發揮，優化布線和供都是電設計，當然也可以在條件許可的情況下降低成本。
