品質講堂第七課：電源重量不等於品質

2024-03-05 20:45:17

    泡泡網電源頻道8月27日 曾經很多人都認為，電源的重量越大就表示品質越高。為什麼有這樣的說法出現？道理又在哪裡？

筆者分析認為：
　　1. 曾幾何時，當市面上只有幾種電源設計方案，很多情況下廠商只能通過堆料來換取性能，所以好的電源一定分量不輕。這樣的事實讓消費者產生了「重的電源也一定好」的認識上的偏差，當然其中必然少不了不良商家的推波助瀾。

　　2.消費者對電源硬體認識普遍不足，還有電源行業的一些具有代表性的安全規範和節能認證尚沒有走近大眾消費者的視線，大眾沒有權威的標準，大多道聽途說、人云亦云，即使得知「電源重量越大品質就越好」的說法，卻不知其所以然。

　　這就造成了靠重量來評判電源品質的說法有了市場。小編只能說這有一定的道理。電源輕重一般取決於兩個地方:散熱片和PFC電路，這兩個部件構成了電源重量差異的最大部分。

　　手段拙劣的商家，他們的電源的PFC電路要麼是紙糊的，要麼是空的，相比品質出色的電源採用銅線圈的PFC電路自然要輕不少，再一個就是散熱片的大小，劣質電源在不考慮散熱性能的情況下儘可能的減小散熱片的大小，質量自然就顯得輕。這種情況下電源重量在一定程度上反映了品質並不是胡說八道的，只是這種說法100%成立嗎?

　　如果你遇上的是手段了得的JS，情況就不一樣了。他們的劣質電源並沒有特別的去偷工減料，關鍵部分PFC電路可能並不是紙糊的，而只是用了幾個鋼片，完全沒有接到電路裡去。或者在電腦內部增加什麼別的配重物品，以保證質量上和正規電源一樣。真所謂道高一尺魔高一丈，永遠不要小看造假廠商的造假實力，所以不要僅憑一點就去判斷一款電源的品質，這並不科學。

　　但時至今日，我們已經有數以幾十計的電源設計方案以及各種各樣的電源技術存在，用技術來提升電源性能的時代已經來臨。工程師們已經轉變觀念儘量讓自己的作品更加輕便，因為當技術已經十分成熟的情況下，在市場中立於不敗之地靠的正是節省成本。

EMI電路
    首先，EMI電路作為CCC測試最重要的內容之一，是電源減少電磁輻射的重要屏障。在過去，為了達到CCC要求EMI電路通常要設置兩級，採用共模和差模電路在實現EMI的濾除。然而，隨著元器件性能的改善，只需要部分電路就可以達到CCC的要求了。特別是功率比較低的電源，由於產生的電磁幹擾很小，一般我們看到一級EMI只有一個X電容。所以在這部分電路來說，並非用料越多性能就越好。當然，高功率電源的EMI電路就相對要複雜一些。

軍威巴頓一二級EMI濾波電路

PFC電路
    PFC電路也是非常重要的一環。在過去，PFC一般採用金屬骨架，而現在採用了新材料，如陶瓷和塑料。這兩種材料不僅絕緣性能好，而且重量大大減輕，同時也降低了PFC產生的噪音，可謂一舉多得。
晶片技術的發展，集成度越來越高，比如，以前的PWM加比較器的設計，而現在這兩個晶片都集中到一個晶片中，不僅如此，周邊的輔助的元器件也大大減少。

軍威巴頓系列電源的PFC電路部分

用料變遷
    貼片技術的廣泛使用，使得部分電容、電阻、二極體體積大大縮小，並且都集成到了PCB板的背面，因此，我們看到電源內部結構比以前要整潔了許多，同時，整潔的內部布局更有利於電源風道的形成，有利於散熱。
功率器件技術的進步，電路設計的優化，使得電源效率從65%提高到了80%以上，效率的提高必然帶動電源發熱的減少，因此，以前厚厚的散熱片也可以瘦身了。

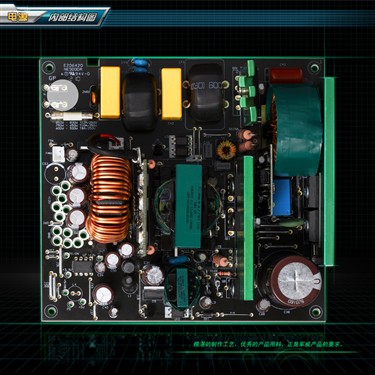

精湛的製作工藝 優秀的產品用料 正是軍威產品的要求

　　與此同時，各大廠商面對如今硝煙瀰漫、競爭激烈的PC市場，無不拿出全身解數來作行銷宣傳，告訴消費者什麼是好電源，而我的電源才是你的選擇，媒體也適時的加入到這個全民教育訓練中來，消費者想不被灌輸各種知識都難。想必現在只要對電源稍有認識的人都知道80PULS認證，都知道額定功率等等概念吧，也不那麼容易被無良JS忽悠了。

　　如今買電源再提重量的話已近毫無意義。一臺沉甸甸的、配備銅質散熱器的中端電源豈能和一臺輕便的、配備鋁製散熱器的高端電源相抗衡呢？因為後者可以在用更小、更輕的散熱器就能得到更高的效率，而且成本控制的更好。總而言之，今天，我們已經不能用重量來作為電源品質的參考標準了。
