cad怎麼測橢圓的軸（CAD使用圓橢圓直線綜合練習）

2023-08-05 15:43:07 4

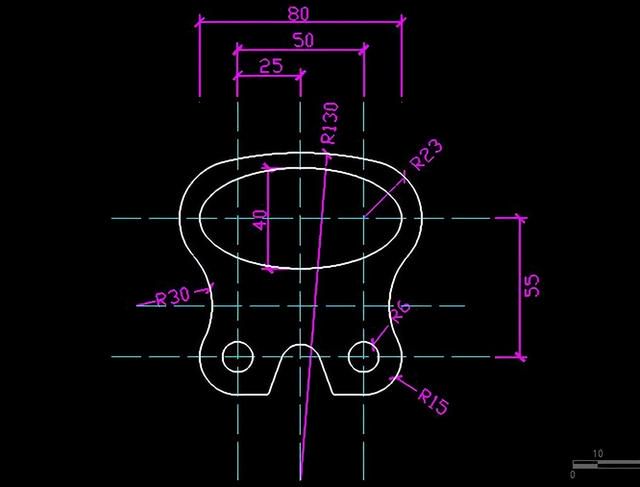

用CAD夢想畫圖如何通過圓，橢圓，直線進行綜合練習，繪製下列圖案？圖案如下：

綜合練習圖案

操作步驟

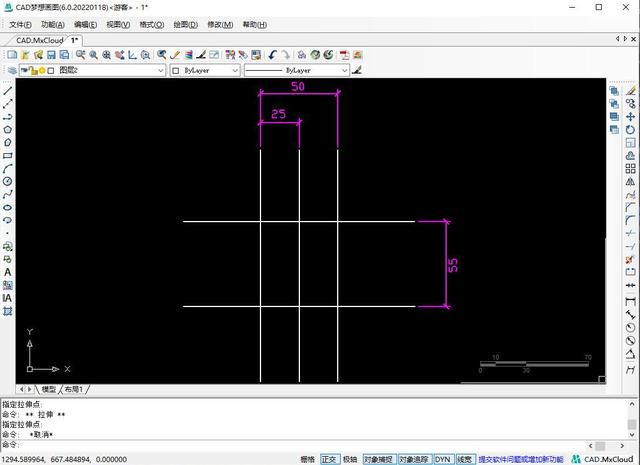

1.首先繪製五條直線輔助線，如下圖：

輔助線

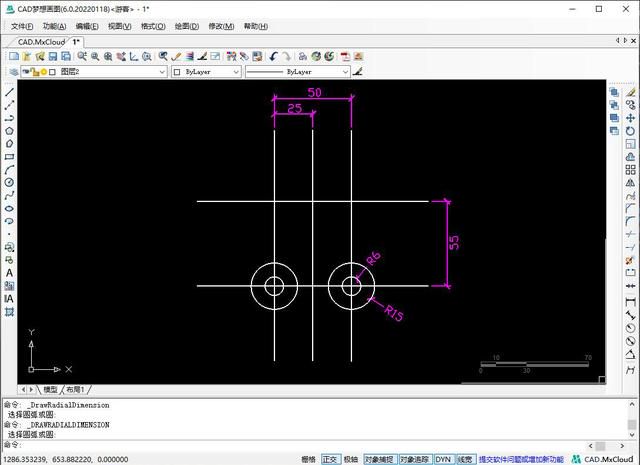

2.以下方輔助線交點為圓心，繪製一個半徑為6的圓與一個半徑為15的圓，然後以中間的輔助線為對稱軸，鏡像複製兩個圓形與另一個輔助線交點。

四個小圓

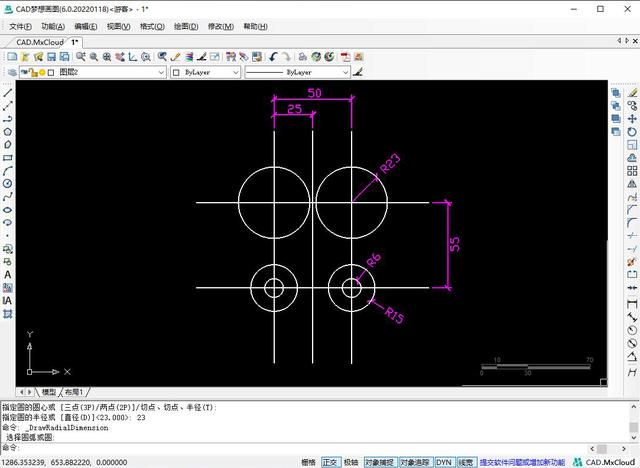

3.接著在上方的兩側輔助交點處分別繪製一個半徑為23的大圓。

兩個大圓

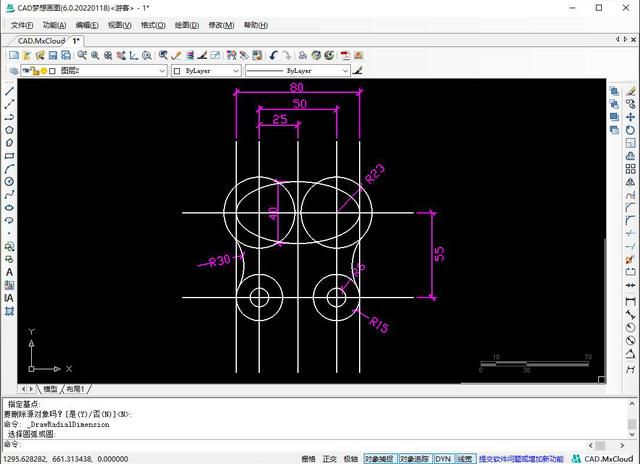

4.在兩個大圓處繪製一個軸線長度為80x40的橢圓，首先以縱向中間的輔助線為基線，向兩側偏移40的距離，接著以上方輔助線與偏移線段的兩個交點為橢圓的軸端點，接著輸入另一側軸線的半軸長度20。繪製效果如下圖：

80x40的橢圓

5.繪製與上下圓形相切的半徑為30的圓形，並將繪製好的圓，以縱向輔助中線鏡像複製到另一端，然後將其修剪以後如下圖：

修剪以後

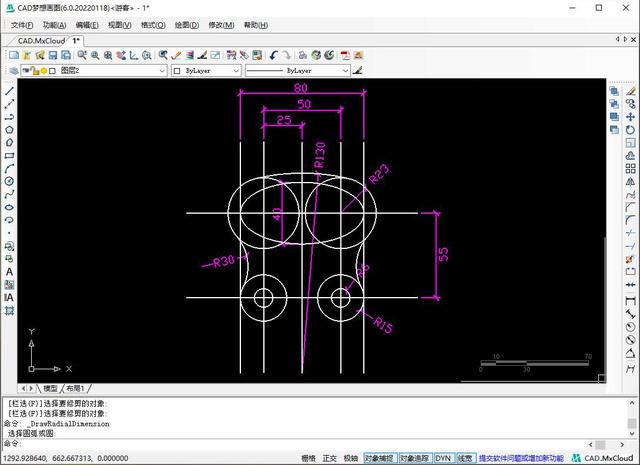

6.接著繪製上方兩個大圓的半徑為130的相切圓，如下圖：

相切圓

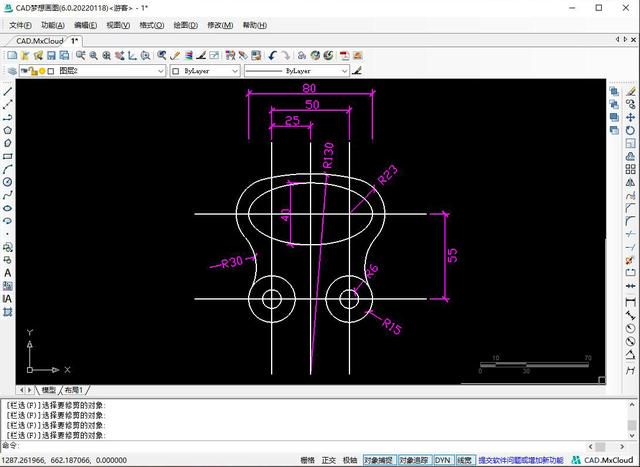

7.然後對圖形進行修改調整，調整效果如下：

調整效果

8.以直線連接下方兩個半徑為15的圓，並使用修剪命令對圖形進行修剪，修剪效果如下：

修剪效果

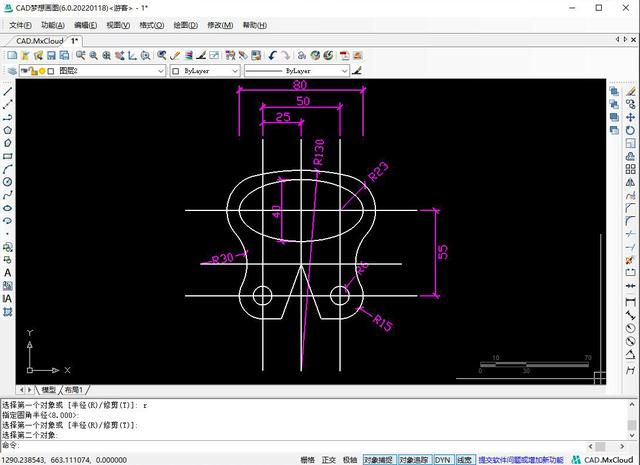

9.接著以兩側半徑為30的圓的圓心為端點，繪製一段直線，並以該直線與輔助中線的交點為基點，將中線進行旋轉並複製，旋轉角度設置為20，再將其鏡像複製，繪製出兩條斜線，並修剪一下。效果如下：

兩條斜線

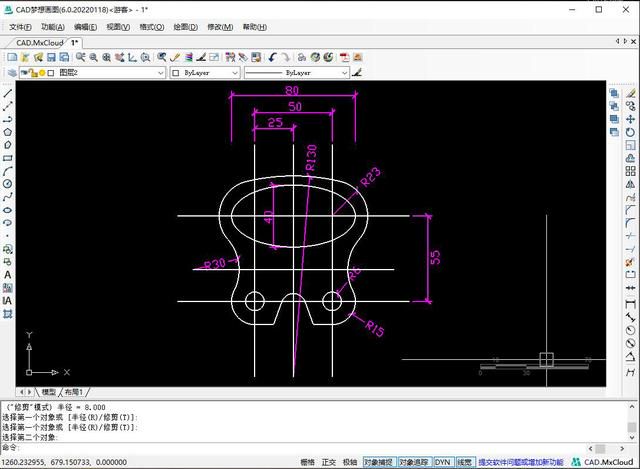

10.使用倒圓角命令，將修剪後的斜線作為倒角對象，倒圓角半徑為8。倒角效果如下：

倒角效果

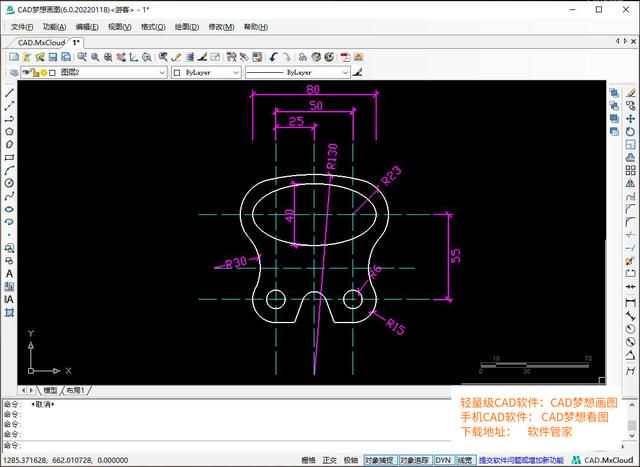

11.調整輔助線的線型，完成圖如下：

調整線型

文章出自CAD夢想畫圖官網
