真穩固秘密！穩定的磁環Stable beads

2024-03-11 09:46:17 1

泡泡網機箱電源頻道12月18日新晉電源品牌匯邁近期發布的銅牌普及者系列電源憑藉出色的節能效果、高超的性價比和一系列獨特的「真穩固」技術設計，吸引了眾多消費者的關注。為了幫助大家進一步了解匯邁銅牌普及者電源，我們就和大家一起了解一下匯邁電源「真穩固」的幾個秘密，今天先揭秘的是匯邁獨家專利：穩定的磁環Stable beads。

我們知道，電腦機箱內的主板、CPU、電源、及數據線都工作於很高的頻率狀態下，所以導致機箱內部存在著大量的空間雜散電磁幹擾信號，而且信號強度也是機箱外的數倍至數十倍。電源作為負擔整個平臺電力供電的中心部件，如果輸出的電流因為電磁幹擾而產生變化，就有可能影響硬體的正常運行，因此做好電磁幹擾的預防措施對於增強電源工作的穩定性是有著積極作用的。

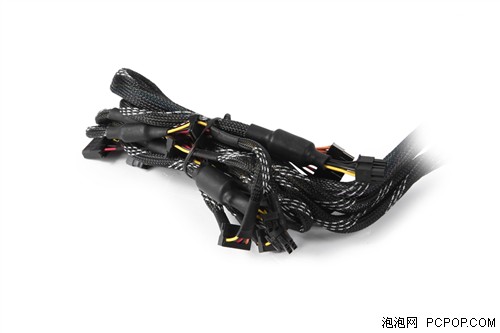

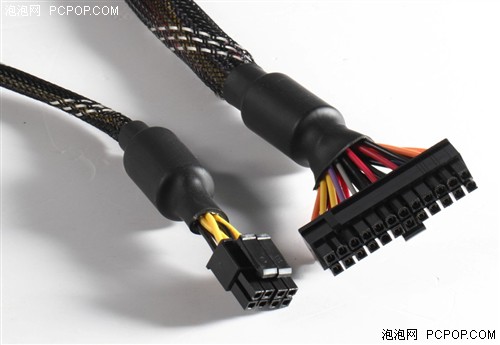

我們經常可以在一些對供電質量要求較高的精密電子設備的電源上看到磁環設計，比如我們身邊常見的筆記本電腦電源適配器上就廣泛採用了抗幹擾能力更強的磁環設計。?因為某些原因，比如漏電或靜電，會讓主機與電源間產生較大地電壓差，這種電壓差在接插一瞬間會產生強大的衝擊電流，容易擊穿元件，而磁環能夠有效抑止瞬間衝擊電流，讓靜電緩慢得到釋放。有了磁環的存在，電源的輸出就可以更加穩定。同時，磁環還可以抑制雜亂的電磁信號，降低電磁輻射對人體健康的影響。

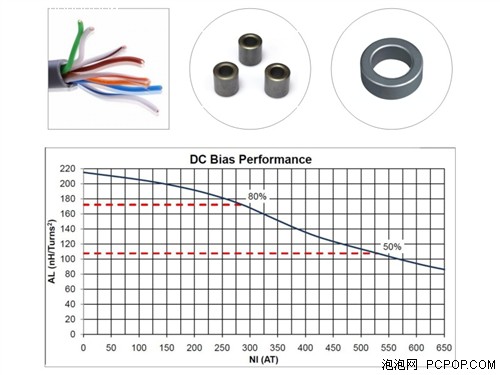

磁環工作原理圖

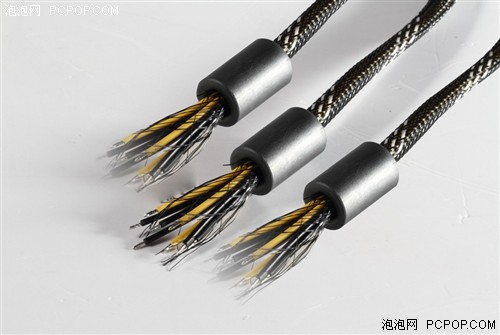

那麼磁環的組成和工作原理是什麼呢？磁環所使用的鐵氧體材料一般是鐵鎂合金或鐵鎳合金，這種材料具有很高的導磁率，它可以是電感的線圈繞組之間在高頻高阻的情況下產生的電容最小。鐵氧體材料通常在高頻情況下應用，因為在低頻時他們主要程電感特性，使得線上的損耗很小。在高頻情況下，他們主要呈電抗特性比並且隨頻率改變。實際應用中，鐵氧體材料是作為射頻電路的高頻衰減器使用的。鐵氧體在高頻時呈現電阻性，相當於品質因數很低的電感器，所以能在相當寬的頻率範圍內保持較高的阻抗，從而提高高頻濾波效能。?在低頻段，阻抗由電感的感抗構成，低頻時R很小，磁芯的磁導率較高，因此電感量較大，L?起主要作用，電磁幹擾被反射而受到抑制；並且這時磁芯的損耗較小，整個器件是一個低損耗、高Q特性的電感，這種電感容易造成諧振因此在低頻段，有時可能出現使用鐵氧體磁珠後幹擾增強的現象。在高頻段，阻抗由電阻成分構成，隨著頻率升高，磁芯的磁導率降低，導致電感的電感量減小，感抗成分減小。但是，這時磁芯的損耗增加，電阻成分增加，導致總的阻抗增加，當高頻信號通過鐵氧體時，電磁幹擾被吸收並轉換成熱能的形式耗散掉。?鐵氧體抑制元件廣泛應用於印製電路板、電源線和數據線上。如在印製板的電源線入口端加上鐵氧體抑制元件，就可以濾除高頻幹擾。鐵氧體磁環或磁珠專用於抑制信號線、電源線上的高頻幹擾和尖峰幹擾，它也具有吸收靜電放電脈衝幹擾的能力。
