榮耀手機高管首度發文 揭秘榮耀Note10液冷原理

2025-04-27 05:47:26

    自從上周發布以來，大屏旗艦榮耀Note10就以THE NINE液冷散熱給大家留下了深刻印象。今天，為了給大家更詳細的解釋，榮耀產品總經理熊軍民在知乎專欄發布了一篇THE NINE液冷散熱的原理解析。

▼CPU的第一個傳熱途徑

    在說原理前，先告訴大家榮耀Note10 CPU的兩種傳熱途徑。

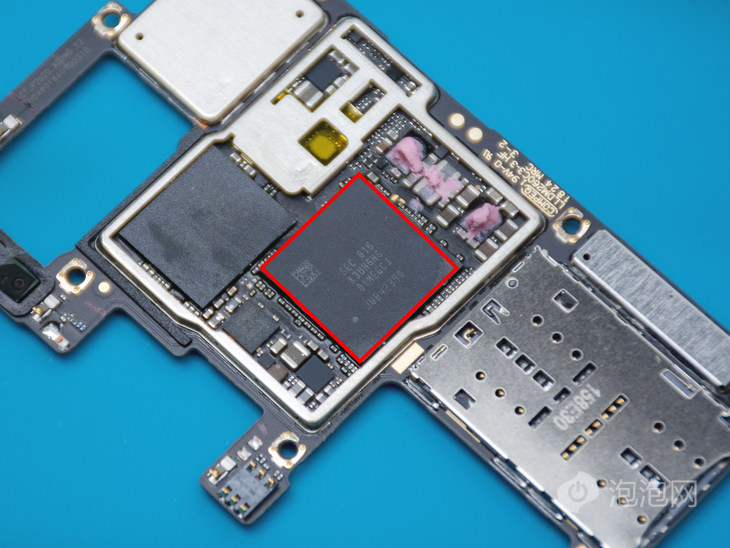

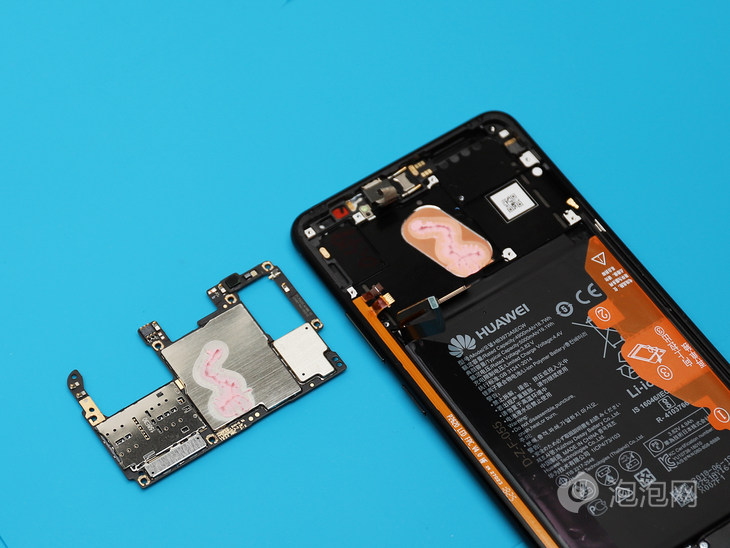

    構造上，CPU上覆蓋著矽脂，矽脂上覆蓋著銅合金屏蔽罩。銅合金屏蔽罩再通過另一層矽脂接觸在銅片上，銅片則通過錫焊焊在熱管上。所以CPU發熱時，一部分熱量的傳熱途徑為CPU→第一層矽脂→銅合金屏罩→第二層矽脂→銅片→錫焊→銅管。

    根據熊軍民的說法，當這一部分熱量傳到熱管時，熱管會把熱量快速傳輸到整機溫度相對低的區域。配合鋁合金均溫板和大面積石墨片，這些傳出的CPU熱量會被快速均勻散開。

▼CPU的第二個傳熱途徑

    除了剛剛提到的，CPU的另一部分熱量不會經熱管傳出，而是會經過PCB板（電路板）均熱，然後輻射到後殼的石墨片上，使得熱量能夠在後殼均勻擴散。

▼熱管原理

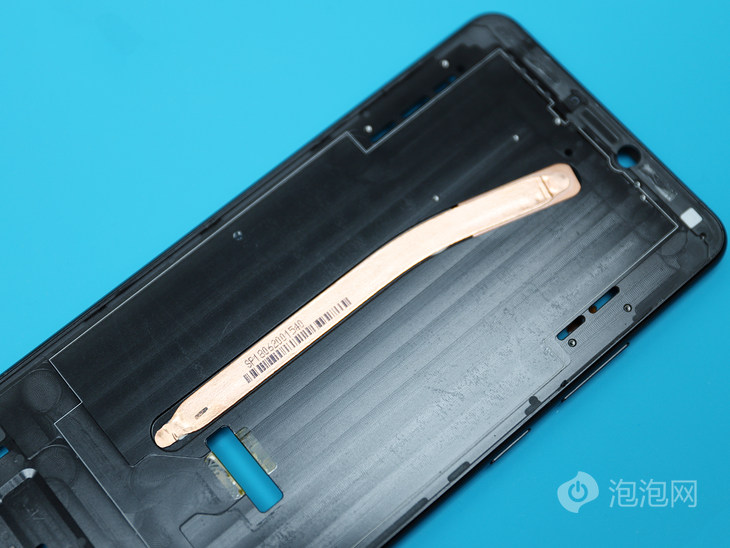

    說完整體，我們來單獨看看熱管的原理。熱量傳遞到熱管時，熱管蒸發段毛細芯內的水會吸收大量熱量，並蒸發成水蒸氣。水蒸汽在微小壓差下流向冷凝段，並釋放大量熱量。此時遇冷的水蒸氣會凝結成液體。最後，這些液體藉助吸液芯毛細力作用返回蒸發段，再次開始重複性的散熱過程。

    榮耀Note10的液冷管最大傳熱大於5W，是2012實驗室熱設計專家和歐洲研究院白俄羅斯液冷管專家等研究人員經過6個月時間、上千次測試才打造出的散熱部件。

▼更均勻地散布熱量

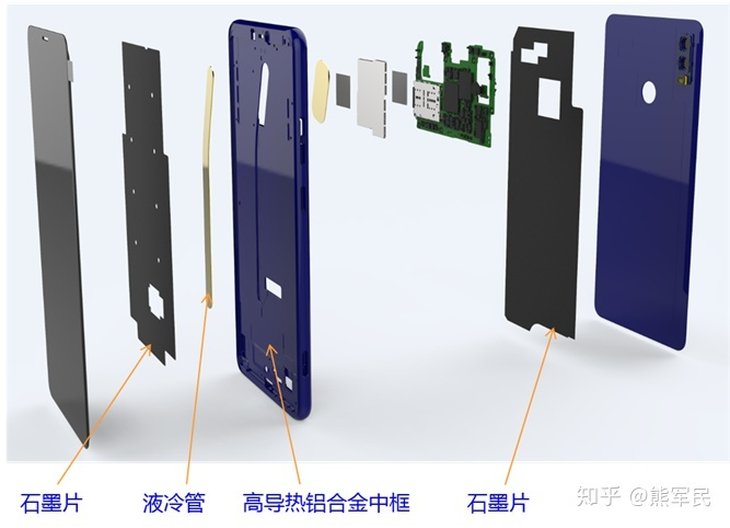

    榮耀Note10的液冷管、石墨片和高導熱中框等部件結合起來能把CPU熱量更高效地分散到機身整體，讓手機整體更涼。相比之下，普通手機的CPU熱量只能被困在手機頂部，對遊戲幀數穩定性和手部觸感非常不友好。
