摺疊屏設計思路各不相同還未面世竟已有這麼多花樣

2025-04-20 08:07:28

在進入智慧型手機時代之前，我們可以見到的手機設計樣式非常豐富。根據呈現效果大體可分為：直屏、翻蓋（摺疊）、滑蓋、旋轉這四類，主要是為了讓屏幕與實體鍵盤的布局更具新意。當手機交互不再需要實體鍵盤，通過一塊觸控螢幕就能實現所有操作時，手機的ID設計據年趨同，漸漸缺少了特色和新意。

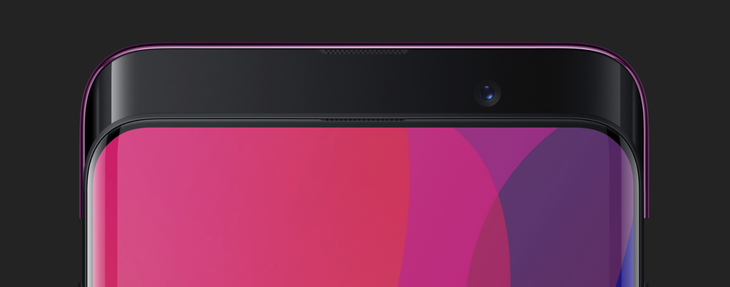

目前行業的發展方向是將屏幕儘可能做大，同時讓機身尺寸維持在單手可握的狀態。為了提升屏佔比廠商可是費盡心思，屏幕比例從16:9上升到18:9、19.5:9。這還不算完，索尼近期還曝光了一款21:9比例的手機，都充分證明越來越長的比例逐漸成為了一種趨勢。對大屏的不斷追求也誕生了像劉海屏、水滴屏、開孔屏這類僅保留屏幕部分傳感器的解決方案。機械結構、滑蓋結構也重新進入了我們的視野中。

▼ 從摺疊到摺疊屏手機

隨著上遊供應鏈的技術逐漸成熟，還有一種我們似曾相識的方案涅磐重生，那就是摺疊手機。我們早年的摺疊手機是將手機屏幕和鍵盤部分通過轉軸摺疊到一起，從隱藏主屏幕與鍵盤區域。在實體鍵盤被觸控螢幕取代之後，這一方案變為將更大尺寸的屏幕進行彎折，使設備可以擁有兩種顯示尺寸，滿足不同場景。雖然摺疊屏設備還沒有能正式商用的產品發布，但在現概念階段就已經出現了幾款各具特色的概念產品，我們一起來看一下吧。

▼三星——摺疊屏原型機

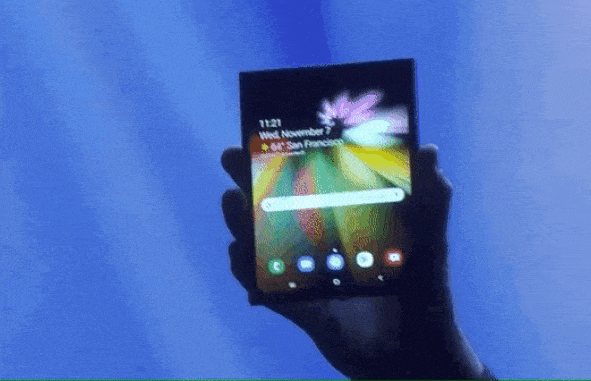

在早些時間三星在發布會上展示過一款摺疊屏原型機，這部原型機採用小屏幕加摺疊屏設計。合起狀態能通過小屏幕實現常規手機的正常操作。在完全展開時則可以獲得一塊7.3英寸屏幕，手機秒變平板設備。這就非常像早些年的摺疊手機，只不過是將屏幕延展到實體鍵盤位置，合上後外部的小屏幕也與翻蓋手機的副屏幕如出一轍。

– 技術實現原理：

三星在這款設備商使用了自家AMOLED屏幕，OLED屏幕不同於擁有背光層和液晶層的LCD屏幕，它可以實現大幅彎曲，也能使用更為優越的COP封裝工藝。屏幕背板從玻璃變為柔性材質，讓晶片部分可以進行彎曲摺疊。應用在摺疊屏上實現了1+1＞2的效果，不僅可以隨意彎曲，還能達到更加極致的窄邊框效果。

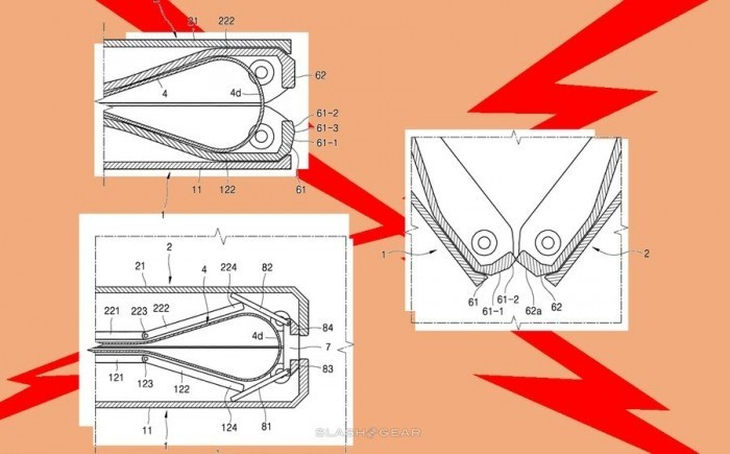

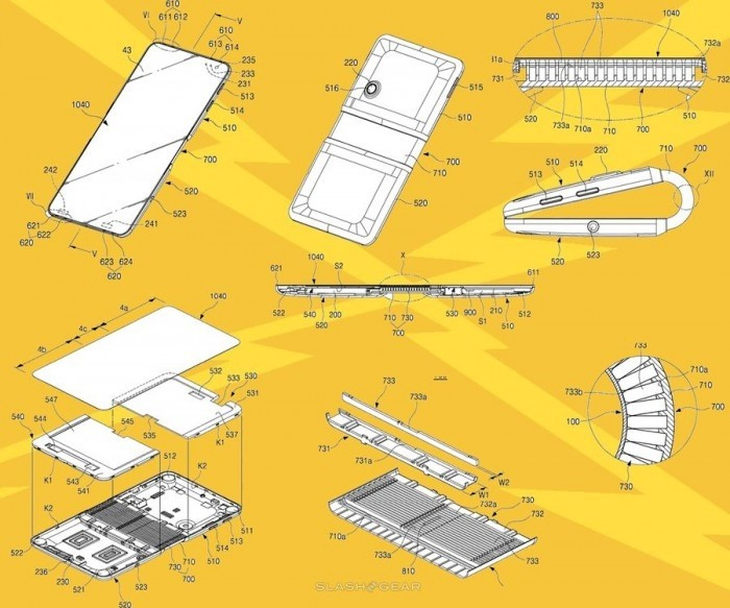

三星在2017年8月份就已提交了摺疊設計專利。第一種設計專利為了實現摺疊後機身平整，而增大了OLED屏幕彎曲程度，屏幕在轉軸處內部形成了一個大圓弧形，保護屏幕不被過度彎曲而受損。這個方案很有可能會被應用在向內摺疊的設備上，這樣能最大限度保護屏幕不會因過度彎曲而受損，還能使摺疊後的機身整體保持水平。

▼小米——雙摺疊手機

小米官方也曝光了自家的一款摺疊屏設備。稱已經攻克了柔性摺疊屏技術、柔性蓋板技術，這款設備採用了四驅摺疊轉軸技術實現翻折，並成功適配了MIUI系統，能夠在手機和平板體驗之間切換。

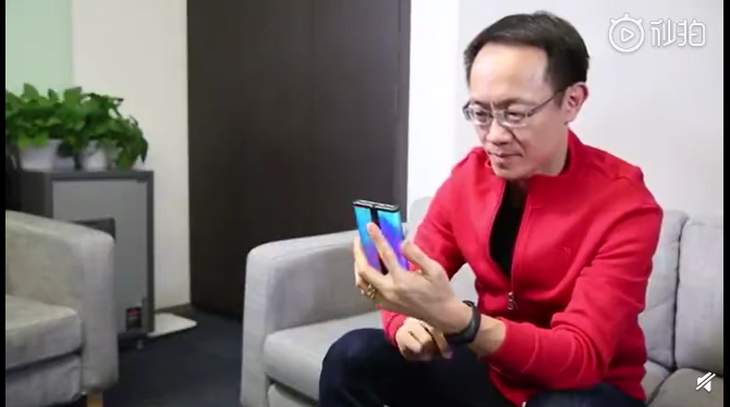

從視頻中可以看到這款手機與三星的原型機理念非常不同。三星有兩塊屏幕，主屏幕向內對摺，屏幕被夾在中間可以受到保護。小米雙摺疊手機兩側都可以進行彎曲，並且與三星翻轉的方向相反。

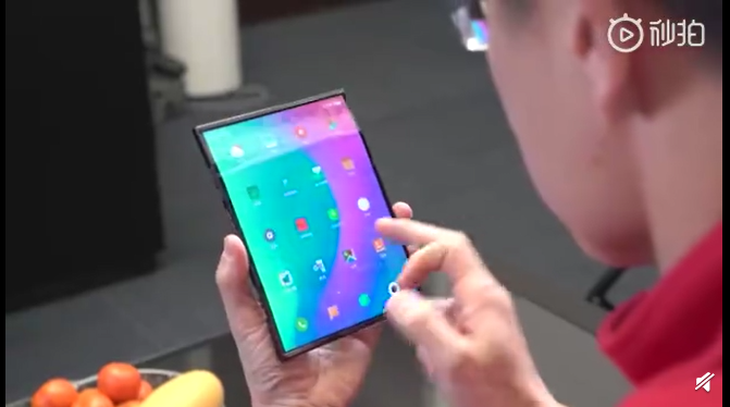

這款手機在完全展開時尺寸像一個小平板。左右兩側屏幕面積是中間屏幕的二分之一，向後翻轉剛好在背後中線交合，就變成了一部擁有環形屏幕的手機。

用已知的技術來看，小米使用了OLED屏幕實現的柔性可摺疊面板，屏幕彎折結構相比三星的內折屏，內折需要考慮屏幕的最大彎折曲率，向外彎曲因為有機身厚度限制則不需要考慮這一點。不需要考慮屏幕彎曲極限，相對要輕鬆一些。

機械結構也可通過鉸鏈實現，大體類似Surface系列的鉸鏈設計，但想要做到彎折後更加貼合機身，則需要下很大功夫。

還有幾款有曝光消息和專利/設計圖，但還沒有曝光真機的摺疊屏設備，設計思路不盡相同非常有趣。

▼ 摩託羅拉——RAZR復刻版

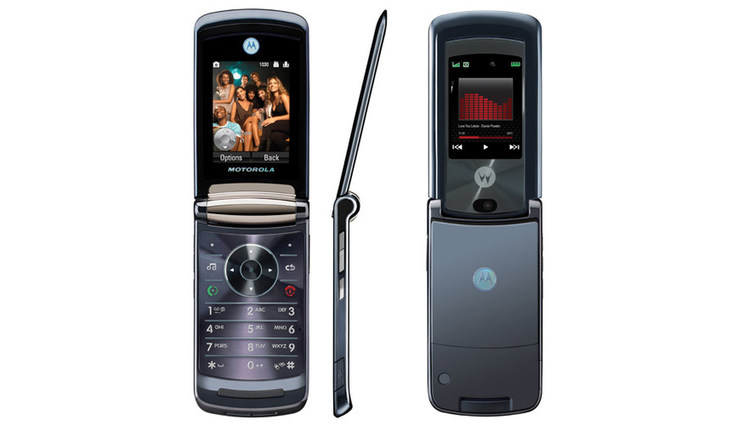

RAZR V3是摩託羅拉於2004年推出的第一款超薄手機，厚度僅13.9mm。機身採用航空鋁合金外殼，能夠更好的保護內部元器件。翻開之後的鍵盤使用雷射精雕工藝，為整體設計加分不少。本就輕薄的機身，翻開屏幕後更能提現那種對超薄設計的追求，設計可謂是一代經典。

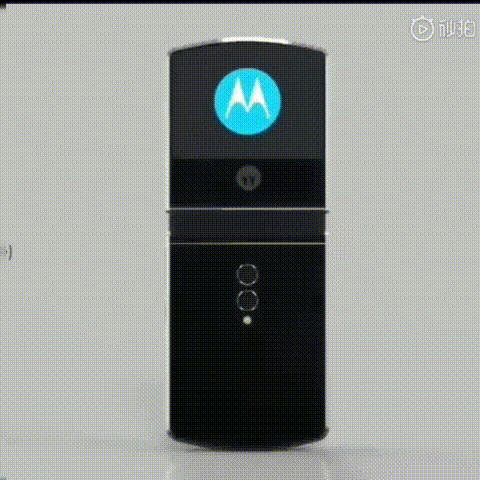

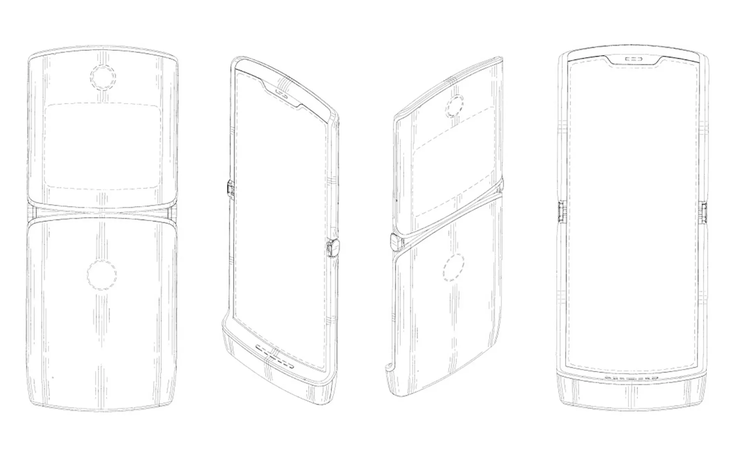

摺疊屏本就和翻蓋手機有幾分相似，如今不光是相似那麼簡單了。根據最新情報，MOTO將會發布一款保留了RAZR設計語言的復刻手機。這款採用了摺疊屏的RAZR復刻版，將原本的主屏幕直接向下延伸到實體鍵盤區域底部，手機展開就能獲得一整塊屏幕。機身最下方與機身背部依然保留了RAZR標誌性的設計。

▼ LG——「捲軸」專利

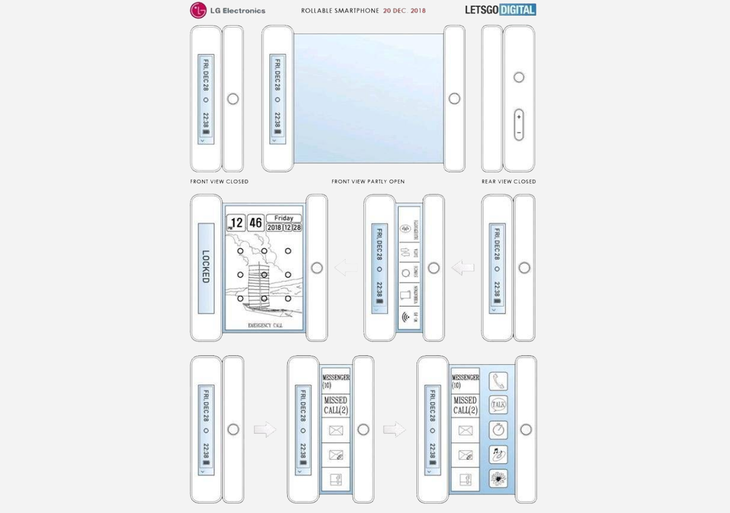

現在柔性屏的更多的被應用與曲面設計上，摺疊屏也僅僅是需要其中一個區域實現摺疊。LG的這款專利設計非常有趣，它100%發揮出了柔性屏的特性。這款設備完全收起時分為兩部分。一端是存放屏幕的主體，背面是常規的音量鍵與電源鍵，正面的小屏幕顯示狀態欄的通知、電量圖標。另一端擁有一枚功能鍵，可能是用來實現指紋識別。兩側橫拉可像捲軸一樣將屏幕抽出主體，顯示的內容會隨著屏幕的大小進行變化。

▼ 蘋果——雙向摺疊專利

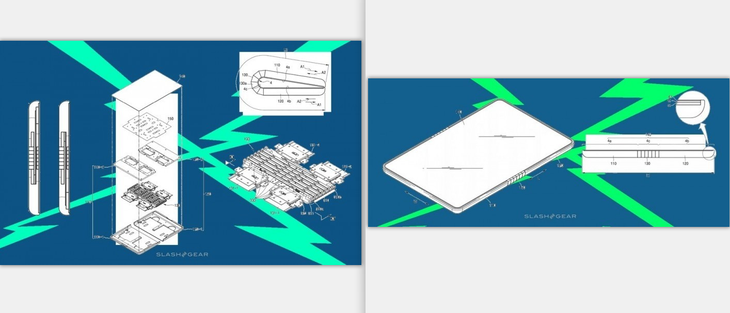

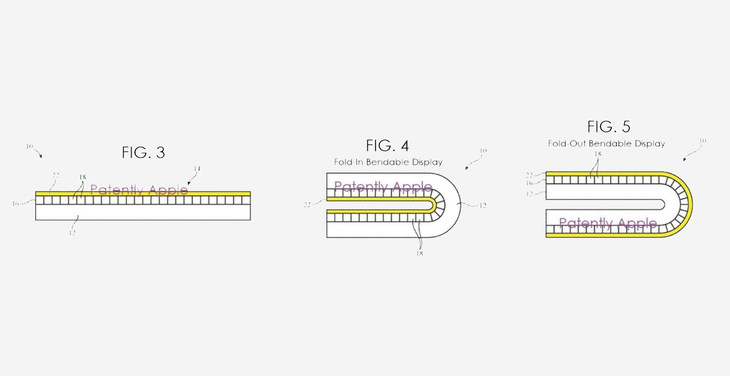

蘋果在使用新技術上沒有那麼激進，總是等技術成熟後直接拿出最優秀穩妥的方案讓友商有苦難言。上邊的兩款已經展示的真機和兩款沒有消息的概念產品都是採用單向摺疊方案。而蘋果一項專利表明，它的摺疊設備可以實現正反雙向摺疊。這樣有兩點好處，內摺疊可以在不使用的情況下更充分的保護屏幕。正常使用時，外摺疊能將設備的體積縮小一半，更適合單手操作。是一種比較理想的解決方案。
