神秘X58日蝕主板探秘之旅（上）

2025-01-05 02:09:13

（一）日蝕寓意神秘，微星X58日蝕主板融入最新科技

    Intel全新的Core i7架構處理器無疑是最近最受到關注的產品之一。全新的內存控制器，全新的架構，以及對DDR3內存的支持無疑都是最大的亮點。對於主板廠家來說，Core i7平臺的研發，同樣是一個展現拳腳的舞臺。沒有通路的價格戰；沒有過於喧譁的市場渲染，一切都是以技術和性能為初衷的主板技術堆積。

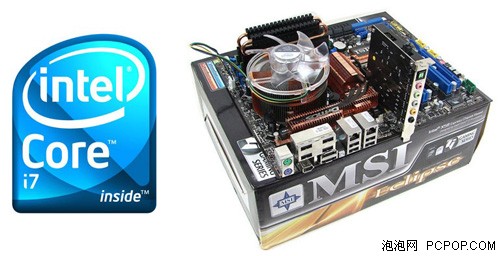

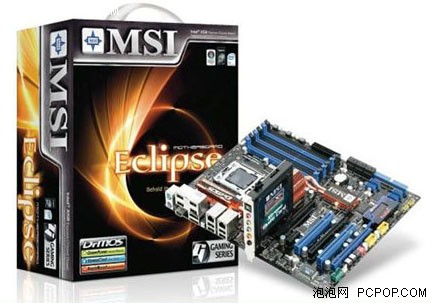

    一線大廠微星在2008年11月19日第一時間發布了基於Core i7平臺的微星X58 Eclipse日蝕主板。作為全球戰略產品，它們不但融入了最新的科技技術，同時在做工上堪稱華麗。

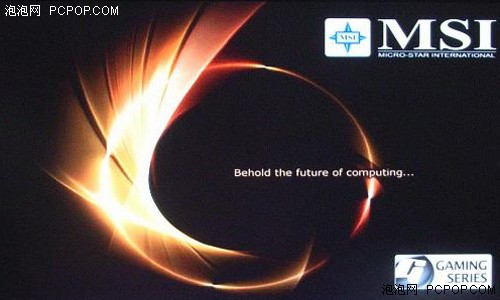

    命名為Eclipse日蝕，寓意為如同天像搬無限的神秘，微星X58 Eclipse日蝕主板開機畫面是同樣是一幅神秘壯麗的日食景象。

    金紅光芒噴射的日環食，幽黑的陰影，不僅讓人注視計算機的未來，同時引起我們探索Eclipse內部神秘的欲望。

以下就會帶你進入到X58 Eclipse日蝕主板的探秘之旅。

（二）效能加節能！主板供電探秘

    供電設計歷來是主板設計的重要環節，也是主板市場定位的關鍵，同時也是DIY評價主板的重點，也是用戶選擇主板的視點。微星曆來都是以樸實無華為設計理念的。並且從P45主板開始，就在高端主板上採用高轉換效率的DrMOS「M博士」硬體節能晶片，使微星的P45白金和鑽石兩款主板成為世界上能效最高的主板。這次神秘的Eclipse在供電方面有何變化？

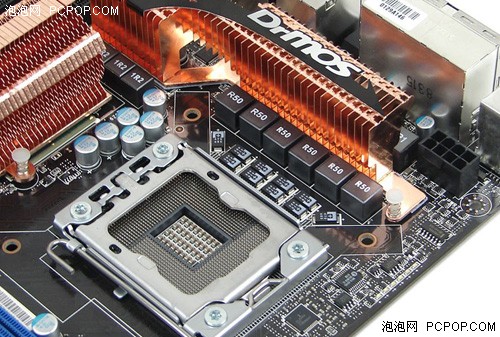

    微星X58 Eclipse日蝕主板採用的還是DrMOS「M博士」硬體節能晶片，全封閉電感，HI-c電容，支持VRD11.1的ISL6336供電管理晶片。

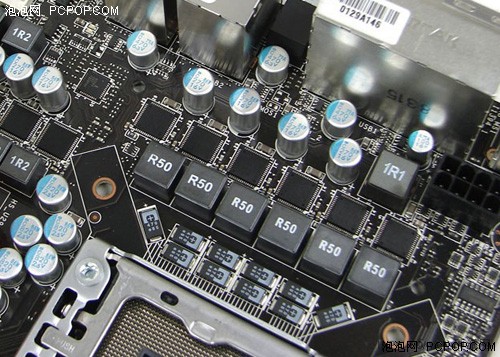

    由於Core i7的功耗達到130W，所以用6顆DrMOS配合ISL6336組成6相的CPU供電電路。可以提供200多安培的電流，足夠i7 處理器超頻使用。

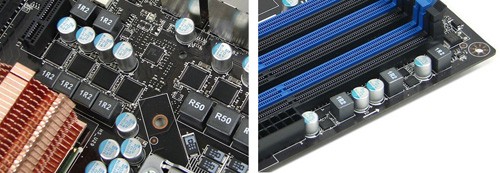

    Core i7採用QPI連接，QPI需要單獨供電。內存控制器整合到CPU內，X58晶片組改名為IOH，也需要單獨供電。微星X58 Eclipse日蝕主板採用2顆支持VRD11.1的4相PWM晶片ISL6334（每顆使用2相）分別配合2顆DrMOS晶片組成PQI和IOH供電電路。

    內存供電方面也是採用了2相設計，由2通道PWM晶片uP6203配合2組Power封裝的MOSEFT功率開關管組成強力的供電電路。

（三）DrMOS「M博士」：最硬體節能的主板晶片技術

    在主板的DC-DC轉換電路中，MOS管是功耗很大的一個元件，同時溫度時的高溫也使得它在超頻時極易燒毀。為此，微星使用了DrMOS——「M博士」晶片，用來取代老式的MOS管。「M博士」 晶片把分立的功率MOS和驅動IC集成到一個晶片內，組成新的DC-DC轉換電路。

    DrMOS——「M博士」具有4大特點：能效高損耗低、熱量小溫度低、面積小功率密度高以及動態響應快性能高。也正是因為採用了這種新的結構，才使得主板的整體功耗降低，效率大幅度提高。

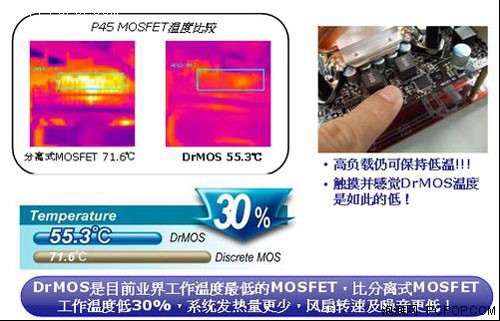

    此外，系統在高負荷運作時，「M博士」晶片的發熱量低，使得主板比之前的電源設計還要低16%，減少了熱能產生，自然也降低了風扇噪音，增加系統穩定性。

    「M博士」能在主板高負荷運作時，比其他廠牌同級主板有更高的用電效率，減少能源浪費，進而達到省電的效果；而在超頻效果上，透過「M博士」的超低電源反應時間和低阻抗特性，可以輕鬆應付狂熱玩家對主板更嚴苛的超頻工作，大幅提升整體效能。

（四）三顯卡聯手！主板PCI-E擴展探秘

    作為高階用戶，顯卡的擴展能力同樣是非常關注的一個重點。畢竟單塊顯卡的性能已經很難滿足用戶對3D圖形能力的需求。

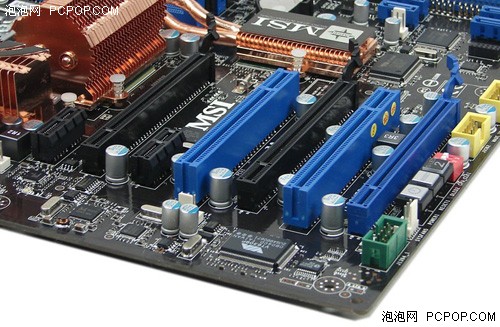

    X58提供36個x1 PCI-E通道。微星X58 Eclipse日蝕主板利用這36個PCI-E通道組成3個PCI-E插槽，其中2個為PCI-E ×16，1個為PCI-E ×4， 支持ATI CrossFireX 和 Nvidia SLI。

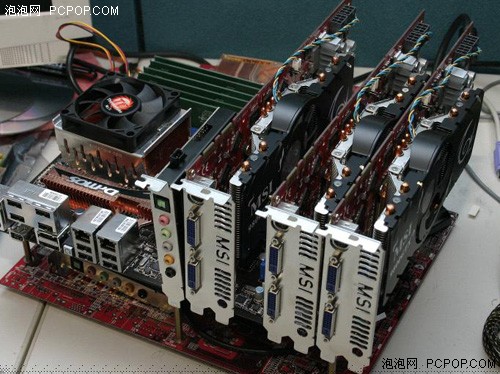

    另外在顯卡插槽的設計上，充分的考慮了安裝性，從實際安裝的結果來看，即使在同時安裝3塊雙卡槽顯卡的情況下，依然有一定的散熱空間。

（五）10個SATA擴展！主板存儲探秘

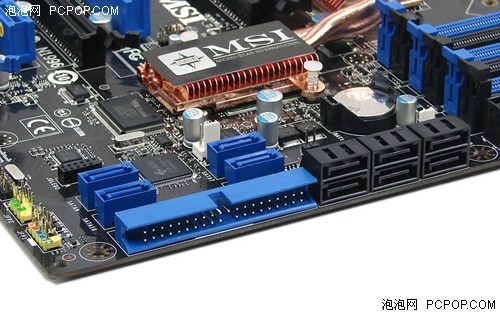

    X58 Eclipse日蝕主板採用了Intel ICH10R晶片，因此可以提供6個SATAII接口，支持RAID0/1/5/10模式。但是6個接口不能分開設置RAID，會給用戶帶來不便。所以微星用JMB363擴展了4個SATAII接口，這4個接口即可以用於單盤，又可以支持RAID0/1模式。給SATA單盤和RAID混合使用的用戶帶來更多的方便。

    另外，主板在SATA以及IDE接口上，採用了橫向接口，以方便用戶安裝。

（六）電腦也玩HIFI！日蝕音效卡探秘

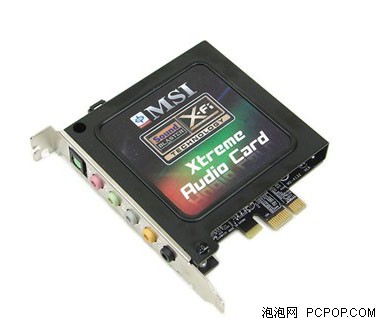

    微星鑽石系列主板一般都配置獨立的PCI-E×1接口的音效卡。在X58 Eclipse日蝕主板上，同樣採用了PCI-E ×1接口的外置獨立音效卡的解決方案。

    X58 Eclipse日蝕主板上採用了來自Creative創新原廠的X-Fi硬體音效解碼晶片的音效卡，能夠在搭配多聲道環繞喇叭時真正發揮聲音的細緻度以及精準定位。主板提供了X-Fi Xtreme Audio 音效子卡，通過PCI Express接口傳輸精確訊號，並且完整支持 24-bit Crystalizer 音效解碼技術及CMSS-3D 環繞音場技術將音樂及影視的音效表現提升到全新的境界。

    另外該音效卡採用了鋼罩保護設計，以防電磁波洩露帶來的幹擾，讓音質更純正。

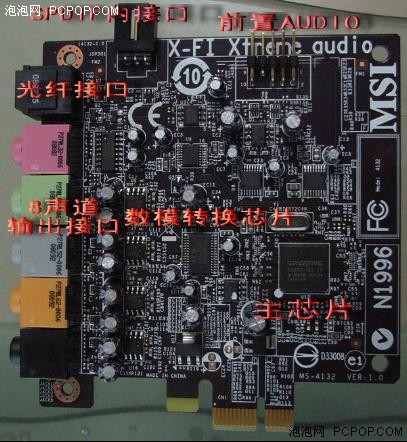

    去掉鋼罩後，可以看到音效卡的內貌，板卡上不但引刷有X-Fi Xtreme Audio 字樣，還加印上了MSI的LOGO。

    主控晶片（DSP處理器）是創新（CREATIVE）的CA0110-IBG。該晶片支持X-Fi技術。

    同時該音效卡支持微軟的UAA（通用音頻架構），VISTA可以識別Tina3，並加載UAA驅動。也就是大家所說的兼容VISTA。

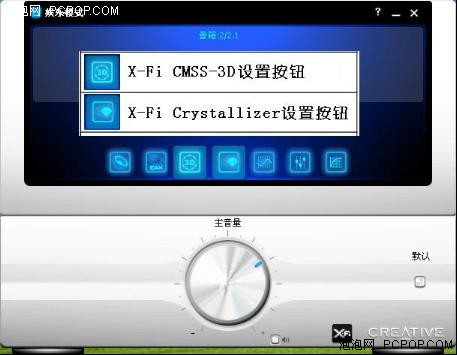

    另外在音效卡控制界面中有用戶自選X-Fi CMSS-3D按鈕和X-Fi Crystalizer按鈕。X-Fi CMSS-3D 包括環繞、立體聲擴展、虛擬三項。而X-Fi Crystalizer是增強音樂動感，可以提供更具有穿透力的音效。

    就目前而言，X58 Eclipse在搭配英特爾Core i7 Extreme Q965處理器後，無疑是目前最優異的計算和遊戲平臺，相比於上一代的優異產品來說，平均性能都有50%的提升，表現足以讓普通用戶和發燒玩家有躍躍欲試的衝動。目前，該款主板的價格為3299元，雖然價格昂貴，但是絕對物有所值。
