王者歸來 ZOTAC索泰GTX295首發評測

2025-01-06 09:16:11

12月19日，基於兩塊55nm製程GT200核芯的GTX295紙面發布。雖然離正式發布還有一段時日，但從國外媒體洩露出來的測試成績來看，GTX295已完全超越Radeon HD 4870x2。

今天NVIDIA正式發GTX295。ZOTAC索泰雖然進入國內時間不長，但其背後是全球最大顯卡供應商之一的PC Partner，憑藉雄厚實力，迅速成為NVIDIA國內最大合作夥伴。此次也是第一時間送測GTX295。

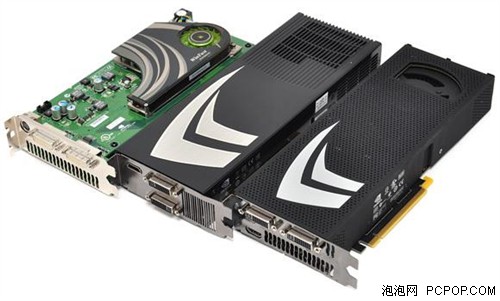

這塊重達將近1公斤的昂貴磚頭是NVIDIA第三代雙卡雙晶片產品。其晶片從規格上來看，即不是兩塊GTX280，也不是兩塊GTX260，而是二者的混合體。GTX295單晶片流處理器數量為240個，紋理單元80個，與GTX280保持一至。28個光柵化單元（ROP）、448bit顯存位寬及572/1242/1998MHz的頻率，則與GTX260相同。

NVIDIA三代雙卡雙晶片產品對比

    GTX295每個核心享有7組ROP及相應的幀緩衝區。而每組ROP分區有4個ROP單元，每個幀緩衝區與128MB顯存對映，每個GPU獨享448bit/896MB的顯存配置，兩個GPU則總共擁有56個ROP單元及1792M顯存容量。

[ZOTAC GTX295賞析]

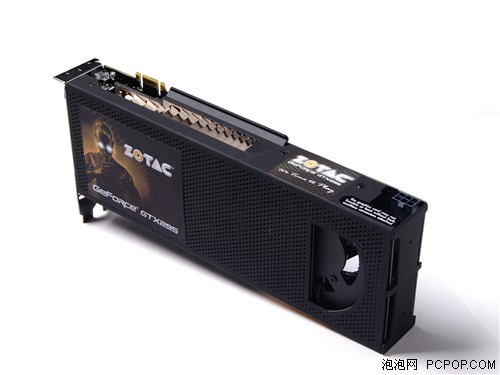

    GTX295散熱器沒有延用上兩代旗艦產品的全封閉式設計，而是將背面直接裸露。這樣的設計可能與散熱289W的恐怖功耗不無關係，但硬體玩家也可以直接欣賞到布線之美。

    GTX295的風扇面蓋表面也不再像GTX280/260那樣的平滑表面，布滿1500個小孔的碳素風格，其靈感來自高檔跑車。據說每一個小孔都通過最嚴格的EMI測試。作為一款旗艦級產品來說，嚴謹程度可見一斑。

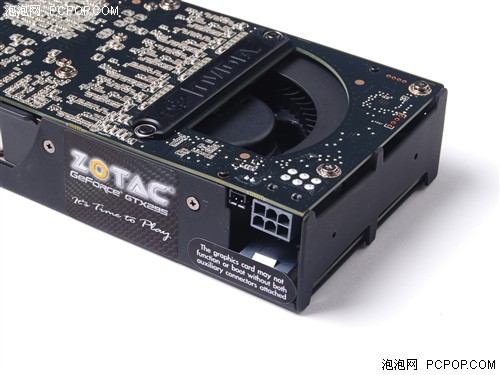

    GTX295的風路也經過重新調整過，風扇反裝在顯卡背面。6pin與8pin的供電接口及spdif_in接口集中在顯卡右上角。

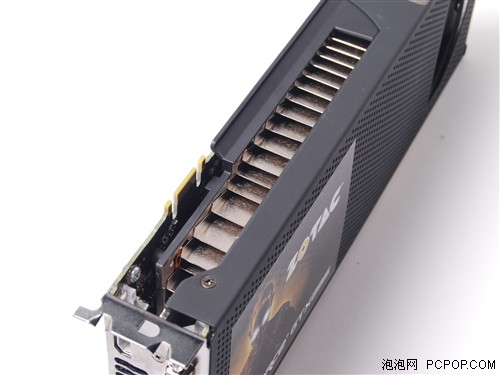

    冷空氣經過GPU與顯存後，熱風由顯卡上方排出。

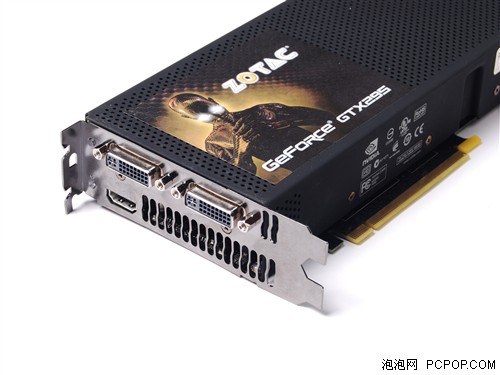

    提供兩個DVI-I接口及1個HDMI接口。

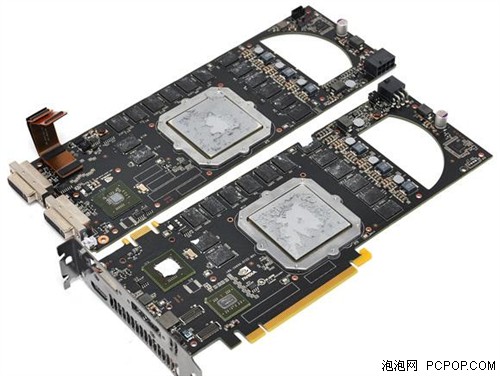

    GTX295每塊PCB提供14顆16x32 GDDR3顯存顆粒，組成1792M/896bit的顯存規格。GTX295仍然延用NF-200內部SLI橋接器，獨立的NVIO晶片可以提供每通道10bit精度輸出。

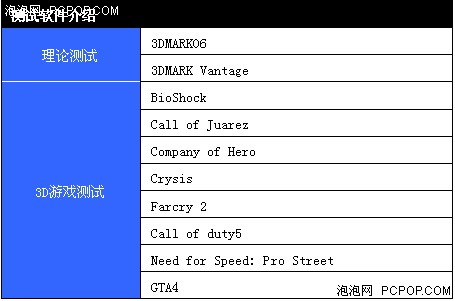

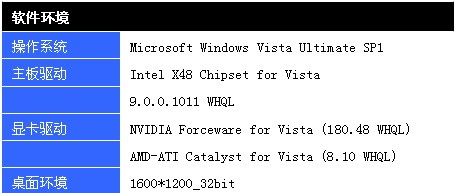

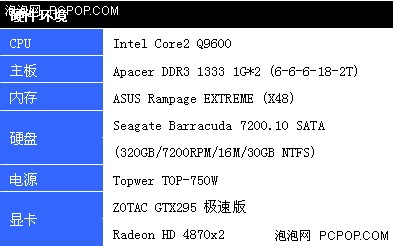

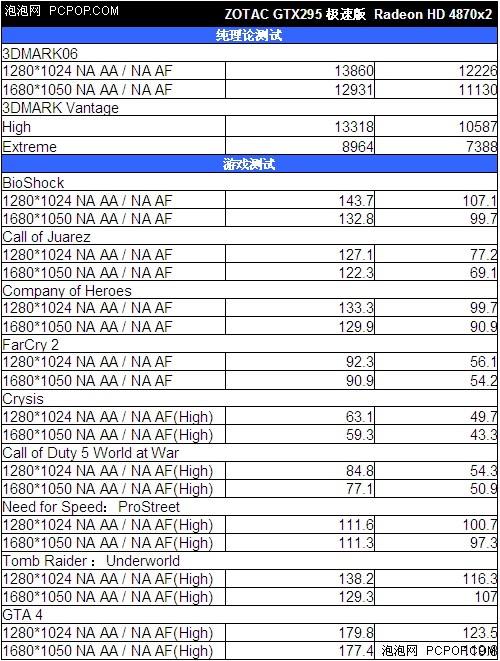

[GTX295實測]
