5月28日，Intel正式發布了採用Cedar Mill核心，65nm工藝，512KB L2緩存的賽揚D處理器。發布初期只限於較高端的型號，包括Celeron D 352 (3.2GHz/512KB L2/533MHz FSB)和Celeron D 356 (3.33GHz/512KB L2/533MHz FSB)兩款，預計每千顆定價分別為79美元及89美元。早先，Celeron D 356已經在日本零售市場開賣，而最近更低端的Celeron D 352在臺灣地區已經現身，據網友測試發現，該處理器和356一樣具有驚人的超頻能力。
首先，我們為您介紹一下新Celeron D的核心Cedar Mill（具體可參看《》一文。Cedar Mill作為新一代P4核心，實際上並不是一種新的架構，他完全沿用了Prescott核心的設計，所以性能上並沒有提升。不過由於採用了先進的65nm製造工藝，使得發熱量大幅下降，2MB L2緩存也讓其性能備受期待。下面我們來看看Cedar Mill核心具備哪些新技術。
● 繼續使用「應變矽」技術
在Cedar Mill當中Intel繼續使用其「應變矽」技術來控制高頻工作下的漏電流，而不是SOI。應變矽的技術原理是將在MOS管的柵極下溝道處的矽原子的間距加大，減小電子通行所受到的阻礙，也就是相當於減小了電阻，當MOS管打開的時候電流就會更順利地沿著拉伸方向在源極和漏極之間流動，這樣一來半導體器件發熱量和能耗都會降低，而運行速度則得以提升。
● 電晶體「深度睡眠」技術
另外，Cedar Mill和Presler（65nm雙核）核心都能夠自動關閉未使用的電晶體（包括部分緩存區域和其他功能模塊），或者說是使這部分電晶體處於深度睡眠狀態，而Intel稱喚醒這部分電晶體所需時間非常短不會造成性能上的延遲。

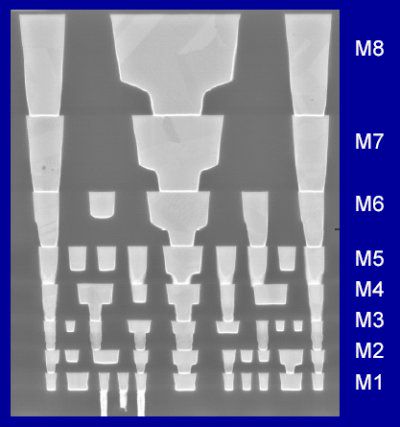

● 65nm工藝8層銅互連技術攻克

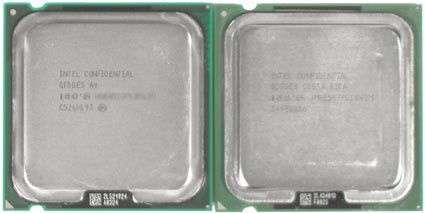

從處理器外觀上看不出來P4 Cedar Mill和P4 Prescott有什麼區別
● TDP（設計功耗）降低：
相比早先的Prescott核心，Cedar Mill(3.0到3.6GHz)的設計功耗從95瓦下降到了86瓦，而通過我們的實際測試，在滿負荷情況下Cedar Mill的功耗比Prescott（同為2MB二級緩存）下降了20%，由此以來Intel在處理器「每瓦特性能」對比中與AMD差距進一步縮小。
採用Cedar Mill的新Celeron，具備了P4級處理器1/4容量的L2緩存，也就是512KB，這對Celeron系列來說可以說是個相當大的突破。測試中顯示，P4處理器緩存由1MB升級到2MB，性能提升並不是很大，這顯然是受核心架構的限制。但對於本就緩存容量有限的Celeron來說，256KB到512KB的提升，絕對是相當有意義的一步。
先前針對新賽揚的文章主要集中於Celeron D 356身上，而352的實力則不為人知，今天台灣網友jeffchen在論壇發表了自己Celeron D 352的測試成績，我們一起來看看。
