星三角斷電延時怎麼做（簡化版的星三角你會接嗎）

2023-04-23 18:23:45

前天有個朋友問我，為什麼他工廠的星三角降壓啟動接線和我講的不一樣。我就讓他發了個實物接線圖看了下，原來是改了部分接線。這樣改真的安全嗎？今天我們來分析一下。

星三角降壓啟動的接線也不是固定的，我手裡就有5種電路圖，為什麼其他的接線很少見呢？因為繁瑣不實用。今天我們主要是分析一下常見的手動和自動星三角，還有就是自動的星三角怎麼改掉部分接線。

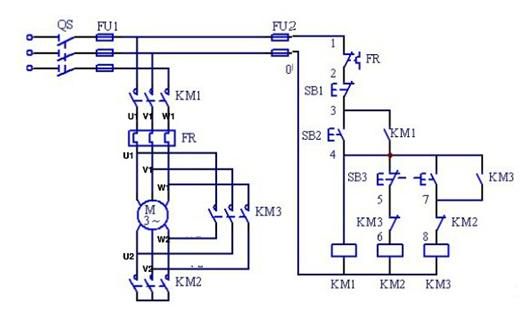

手動星三角

SB1是停止按鈕，SB2是啟動按鈕嗎，SB3是星型轉角型的切換按鈕，按下啟動按鈕SB2以後KM1自鎖，自鎖的同時自身的常開點閉合，所以KM2會同時吸合。按下SB3以後，SB3的常閉一端串的KM2線圈會失電，SB3常開點串的線圈KM3會自鎖，實現星角轉換。

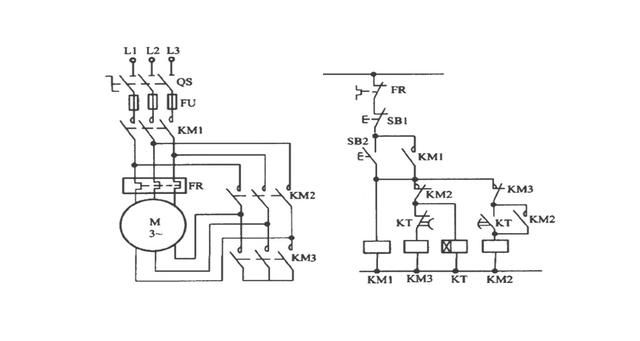

自動星三角

按下SB2後KM1自鎖，KM1的輔助常開點閉合使得KM3和KT線圈得電。KT時間繼電器開始計時，時間到後時間繼電器的常閉點斷開使得KM3斷電，時間繼電器的常開點閉合使得KM2自鎖，KM2自鎖的同時自身的常閉點斷開使得KM3和KT同時斷電，所以星三角完成以後時間繼電器是不帶電的。

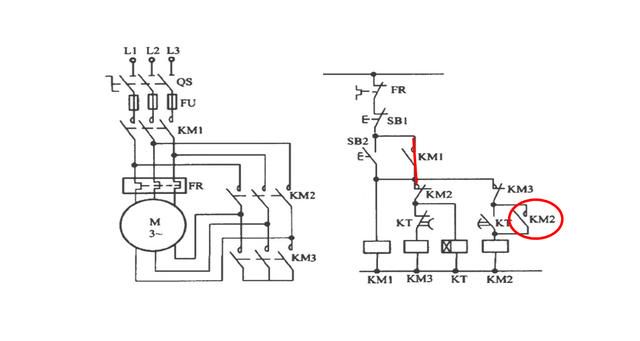

改過線的星三角

KM2的常閉點位置用直接短接，KM2的常開點直接去掉。KM2的常閉點去掉後星三角轉換完畢時間繼電器仍然帶電，所以自身的常開點一直閉合，KM2的自鎖常開點就沒必要了。這樣改的缺點就是時間繼電器一直帶電工作。其實時間繼電器的常開常閉各串一個接觸器，也有類似互鎖的功能。大家分析一下這樣改真的好嗎？
