公制螺紋與英制螺紋編程（機械螺紋基礎知識學習）

2023-10-27 15:05:34 3

G3/8？1/4NPT？R1/8？UNF？KF16？

一大推看不懂的螺紋

如何分辨？？？！！！

萬能的小編來幫您理清思路

一文讓您看懂公制、美標、英制等螺紋類型

國際公制標準螺紋(International Metric Thread System)

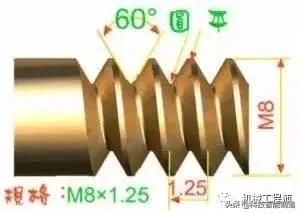

我國國家標準 CNS 採用之螺紋。牙頂為平面，易於車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60度，規格以M表示。公制螺紋可分粗牙及細牙兩種。表示如 M8x1.25。(M：代號、8：公 稱直徑、1.25：螺距)。

美國標準螺紋(American Standard Thread)

螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為 60 度，規格以 每英寸有幾牙表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如 1/2-10NC。(1/2：外徑；10：每寸牙數；NC代號)。

統一標準螺紋(Unified Thread)

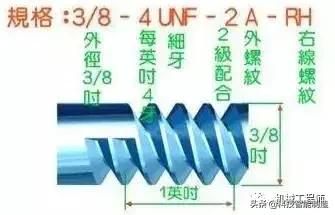

由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。螺紋角亦為 60 度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。表示法如 1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC 代號)。

V 形螺紋(Sharp V Thread)

頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為 60 度。

惠式螺紋(Whitworth Thread)

英國國家標準採用之螺紋。螺紋角為 55 度，表示符號為「W」。適用於滾壓法製造。表示法如 W1/2-10。(1/2：外徑；10：每寸牙數；W 代號)。

圓螺紋(Knuckle Thread)

為德國 DIN 所定之標準螺紋。適用於燈泡、橡皮管之連接。表示符號為「Rd」。

管用螺紋(Pipe Thread)

為防止洩漏用的螺紋，經常用於氣體或液體之管件連結。螺紋角為 55 度，可分為直管螺紋代號為」P.S.、N.P.S.」和斜管螺紋代號為「N.P.T.」，其錐度為 1：16，即每尺 3/4 寸。

方螺紋(Square Thread)

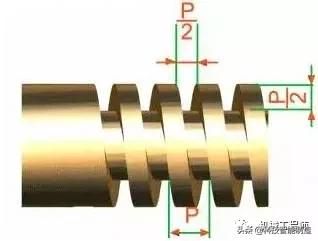

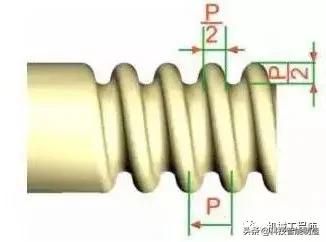

傳動效率大，僅次於滾珠螺紋，而磨損後無法用螺帽調整，為其缺點。一般用於虎鉗之螺杆及起重機之螺紋。

梯形螺紋(Trapezoidal Thread)

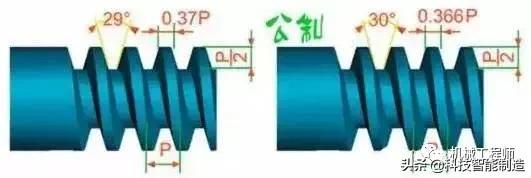

又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損後可用螺帽調 整。公制之螺紋角為 30 度、英制之螺紋角為 29 度。一般用於車床 之導螺杆。表示符號為「Tr」。

鋸齒形螺紋(Buttress Thread)

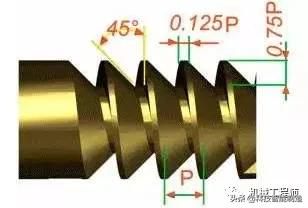

又稱斜方螺紋，只適於單方向傳動。如螺旋千斤頂、加壓機等。表示符號為」Bu」。

英制螺紋

英制螺紋之大小，通常以螺紋上每寸長度有若干螺紋數表示，簡稱為「每寸牙數」，恰等於螺距之倒數。例如每寸 8 牙之螺紋，其螺距為 1/8 寸。
