bios調節電壓的選項（BIOS設置選項詳細解釋③）

2023-10-16 06:32:10

CPU Vcore Voltage：CPU核心電壓，通常有三個選項，Auto為主板自動調整CPU電壓，CPU在不同的頻率下所需電壓也是不同的。Offset Mode可以在自動CPU電壓的基礎之上整體的稍微加壓或減壓，選擇這個選項之後Sign可以選擇加號或減號。所謂整體加壓減壓是因為CPU在不同的頻率下運行的電壓是不同的，也是動態的，比如CPU在節能狀態下頻率和電壓就會很低。整體加減是對CPU所有頻率電壓下都做調整。Fixed Mode或者某些主板上的Manuel Mode就是固定電壓模式，或者叫做手動電壓模式，通常被超頻愛好者喜愛。Ryzen的核心電壓最高不要超過1.425v（其實超頻的時候很容易就突破了），第八代酷睿根據官方手冊電壓最高不超過1.52v（或許你還用不到這麼高的電壓就因為100度高溫而被強制降頻了）。

CPU Load-Line Calibration：防掉壓選項。CPU在高負荷工作下會自動降低電壓來保護CPU壽命。有些主板的Level1或者Level7是反的，你可以多試試，打開CPU-Z跑一下壓力測試，如果電壓沒有降低或者很少降低，那麼CPU防掉壓就生效了。有的時候超頻穩不穩就是那麼千鈞一髮，電壓高一點，電壓低一點就是不一樣，當然，溫度一定要控制好~

DRAM Voltage：內存電壓，昨天的超頻教程中有提到。

VCCIO Voltage：CPU除核心外CPU所有的通信電壓，第八代酷睿默認0.95v。一般稍微提升一點對於信號質量的提升非常有利，超過1.2v是非常危險的。

VCCSA Voltage：System Agent電壓，這個System Agent包括PCIE控制器、緩存、內存控制器等，一般是負責內存數據與環形總線溝通用的，環形總線是溝通三級緩存、內存、PCIE等所有數據的大馬路。第八代酷睿默認電壓1.05v，如果FCLK超過800Mhz需要稍微增加一下該電壓來保證System Agent的穩定運行。

VCCST Voltage：信號維持電壓，VTT電壓，跟蹤終端電壓，第八代酷睿默認電壓1.0v，對於系統穩定性有比較大的影響，筆者設置在1.05v。

CPU Internal PLL Voltage：CPU內部鎖相環電壓，鎖相環是保證時鐘信號乾淨清晰的東西，根據Intel官方手冊上說，第八代酷睿所有鎖相環默認電壓都是1.0v，但有些主板上默認值為0.9v，稍微加壓有利於極限超頻。這個電壓必須低於核心電壓，否則CPU會掛起。這個電壓降低後會影響CPU溫度表現，不過有些國外玩家說這個鎖相環電壓影響的是CPU溫度感應器的讀數，而不是真正的核心溫度，有待考證。

GT PLL Voltage：核心顯卡鎖相環電壓。

Ring PLL Voltage：環形總線鎖相環電壓。

System Agent PLL Voltage：Home Agent鎖相環電壓。

Memory Controller PLL Voltage：內存控制器鎖相環電壓。

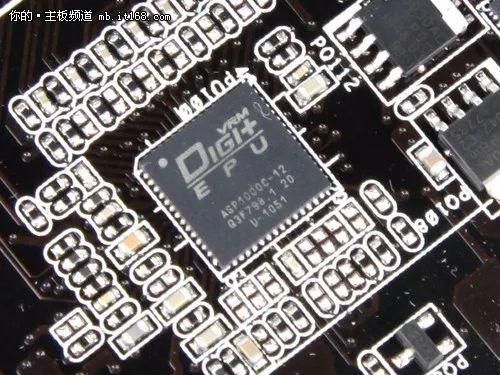

有些主板帶有主板的數字供電的調節選項，這些選項通常是調整數字供電處理器當中的內容，本篇以ASUS著名的數字供電晶片Digi EPU舉例。

CPU VRM Switching Frequency、CPU Voltage Frequency：CPU的供電部分是一顆或一些PWM開關晶片控制，它的作用就是調節MOS管的開關頻率，開關頻率越高CPU供電越平順，波紋越小，同時MOS管的發熱也會更大。

CPU Current Capability：CPU電流限制，可以突破100% CPU電流限制，以在防止CPU在高負荷下被系統降頻。

CPU Over Temperature Protection、CPU VRM Thermal Control：CPU供電過熱有可能會限制CPU性能，但長期過熱有可能會損壞供電。

CPU Power Duty Control：動態調整每個供電相位的功率以適應他們的溫度和電流消耗。

CPU Power Phase Control：CPU電源相位控制，以決定是否在系統空閒時停掉幾個供電相。如果此項設置為Extreme，則CPU Vcore Spread Spectrum不起作用。ASUS原話說：用戶可以開啟CPU Spread Spectrum選項來降低供電的EMI幹擾提升系統穩定性。如果CPU VRM switching Frequency沒有設置為「Manual」（手動）而且CPU Power Phase Control沒有設置為Extreme時，CPU超頻頻率較高時依然建議開啟CPU Spread Spectrum來提升系統穩定性。關於CPU Spread Spectrum（CPU擴展頻譜）可以在BIOS系列教程第一期中查看，CPU Spread Spectrum實際效果可以讓CPU外頻在99.x和 100.x之間動態浮動。
