甲苯廢氣的處理方法（這個工藝處理苯）

2023-10-08 14:24:26 1

這個工藝處理苯、甲苯、二甲苯、非甲烷總烴、粉塵，達標環保

主要汙染物涉及：苯、甲苯、二甲苯、非甲烷總烴、粉塵、顆粒物。

廢氣前處理：

前處理採用三道乾式過濾，第一道為玻璃漆霧過濾氈，第二道為蜂窩漆霧過濾紙，第三道為F8中效過濾器,這三種過濾器的效率是遞增

第一道為玻璃漆霧過濾氈

安裝在噴烤房的格柵下面,型號PA50,它玻璃纖維織成,組織結構呈遞增結構

產品名稱：漆霧氈

詳細技術：

玻纖漆霧氈EN779過濾器等級-------------G3

舊規格DIN24185-----------------------------EU3

厚度-------------------------------------------50MM

過濾效率---------------------------------------70%

流入氣流額定風速-------------------------1.3m/s

初阻力-----------------------------------------13 Pa

終阻力-----------------------------------------250pa

耐溫度-------------------------------------至170oC

耐溼度--------------------------------------至100%

耐火性----------------------------------------不可燃

顏色---------------------------------------------白-綠

漆霧過濾器用途： 在飛機、機車、汽車、工程機械、動力機械、電器儀表、輕工等各行業的乾式噴漆作業領域。如噴漆臺；汽車、家具噴烤漆房、塗裝生產線之漆霧排出系統；一般粗塵過濾系統。

第二道為蜂窩漆霧過濾紙

☆過濾紙

產品信息：

名稱：油漆過濾紙，風琴式油漆過濾紙，V型過濾紙。

尺寸：寬0.75/0.9/1.0/1.2m*長10m*厚60mm。

用途：各類環保噴櫃，木器，家具噴塗，汽車噴塗及其他工業噴塗。

濾料：環保進口硬質牛皮紙。

包裝：紙箱。

產品特點：

1. 低風阻，高性能，使用壽命長，低成本。

2. 正面風速1.0m/s，吸附量大，可達到容塵量18KG/m²，超越其他過濾材料的5-6倍。

3. 所有類型的噴漆櫃均可輕易改裝使用此產品。

表1 過濾紙規格參數

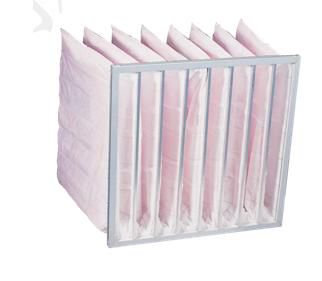

第三道F8高效過濾櫃

F8中效過濾器由殼體、F8中效過濾袋等組成。

過濾單元是除塵器的核心部分，本除塵器採用F8中效過濾袋，其性能特點如下：

1、捕集1-5um的顆粒灰塵及各種懸浮物。

2、採用熱融工藝，結構穩定，降低破漏風險。

3、風量大。

4、阻力小。

5、容塵量高。

6、可重複清潔使用。

7、型式：有框袋式

8、濾料：特殊無紡布

9、效率：95%

10、使用最高溫度、溼度：80℃、80%

4.4.2廢氣治理：

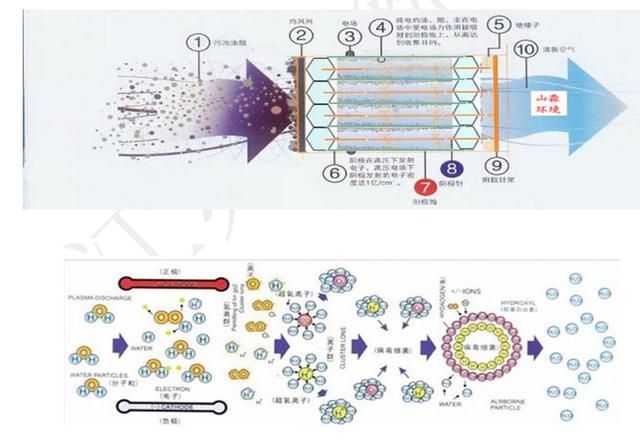

低溫等離子工作原理:

等離子體被稱為物質第4形態，由電子、離子、自由基和中性粒子組成。低溫等離子體有機氣體淨化器是利用等離子體。以每秒800萬次至5000萬次的速度反覆轟擊異味氣體的分子，去激活、電離、裂解廢氣中的各種成份，從而發生氧化等一系列複雜的化學反應，再經過多級淨化，將有害物轉化為潔淨的空氣釋放至大自然。

等離子有機廢氣淨化器工作原理是採用高壓發生器形成低溫等離子體，在平均能量約5eV的大量電子作用下，使通過淨化器的苯、甲苯、二甲苯等有機廢氣分子轉化成各種活性粒子，與空氣中的O2結合生成H2O、CO2等低分子無害物質，使廢氣得到淨化。

等離子體化學反應過程中，等離子體傳遞化學能量的反應過程中能量的傳遞大致如下：

(1)電場 電子 → 高能電子

(2)高能電子 分子(或原子) → 令(受激原子、受激基團、游離基團)活性基團活性基團 分子(原子) →

生成物 熱

過程一：高能電子直接轟擊

過程二：產生氧原子、臭氧、羥基自由基及小分子碎片

O2 2e → 2O·

O2 O· → O3 e

H2O 2e → H· HO·

H2O O· e → 2HO·

H· O2 → HO· O

C(a b)H(m n)O(x y) 2 e → CaHmOx · CbHnOy·

過程三：分子碎片氧化

CaHmOx HO·→ CO2 H2O

CaHmOx O·→ CO2 H2O

CaHmOx O2→ CO2 H2O

CaHmOx O3→ CO2 H2O

經過低溫等離子淨化後，廢氣尚含有部分小分子的物質及臭氧，採用水洗工藝可以對汙染物進行進一

步處理，同時減少廢氣中臭氧含量。相關反應機理如下：

H2O e → H· HO· e

H· O3 → O2 HO·

HO· O3 → HO2· O2

HO2· O3 → HO· O2

因此在此過程中，部分小分子有機物可進一步被羥基自由基氧化而予以去除。

（UV光氧催化）的工作原理

特製UV紫外線燈：利用特製的高能高臭氧UV紫外線光束照射廢氣，裂解工業廢氣如：氨、三甲胺、硫化氫、甲硫氫、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC類，苯、甲苯、二甲苯的分子鏈結構，使有機或無機高分子惡臭化合物分子鏈，在高能紫外線光束照射下，降解轉變成低分子化合物，如CO2、H2O等。利用高能高臭氧UV紫外線光束分解空氣中的氧分子產生游離氧，即活性氧，因游離氧所攜正負電子不平衡所以需與氧分子結合，進而產生臭氧。 UV＋O2→O- O＊(活性氧)O O2→O3(臭氧)，眾所周知臭氧對有機物具有極強的氧化作用，對工業廢氣及其它刺激性異味有立竿見影的清除效果。工業廢氣利用排風設備輸入到本淨化設備後，淨化設備運用高能UV紫外線光束及臭氧對工業廢氣進行協同分解氧化反應，使工業廢氣物質其降解轉化成低分子化合物、水和二氧化碳，再通過排風管道排出室外。利用高能-C光束裂解工業廢氣中細菌的分子鍵，破壞細菌的核酸（DNA），再通過臭氧進行氧化反應，徹底達到淨化及殺滅細菌的目的．從淨化空氣效率考慮，我們選擇了-C波段紫外線和臭氧髮結合電暈電流較高化裝置採用脈衝電暈放吸附技術相結合的原理對有害氣體進行消除，其中-C波段紫外線主要用來去除硫化氫、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、樹脂等氣體的分解和裂變，使有機物變為無機化合物。

特製催化劑：根據不同的廢氣成分配置27種以上相對應的惰性催化劑，催化劑採用蜂窩狀金屬網孔作為載體，全方位與光源接觸，惰性催化劑在338納米光源以下發生催化反應，放大10-30倍光源效果，使其與廢氣進行充分反應，縮短廢氣與光源接觸時間，從而提高廢氣淨化效率，催化劑還具有類似於植物光合作用，對廢氣進行淨化效果。

4.5 設備配備如下：

4隻

工藝流程說明

工藝流程：第一道漆霧過濾—---第二道漆霧過濾—---第二道漆霧過濾—---第一級低溫等離子反應器—--光氧催化 ----第二級低溫等離子反應器-----（防火閥）離心風機—---煙囪離地15m高空排放

6.3 方案可行性及優勢

1、本方案處理廢氣可行性

（1）環保無汙染，同時工藝先進，淨化效率高。

（2）實現淨化設備自動、連續、穩定運行；便於調整系統參數。也可用於手動操作，以便於設備的調試和維修。

2、本方案處理廢氣的優勢

（1）適用性

該項目採用的技術應該與業主需要處理廢氣規模、需要去除的廢氣汙染物，地區特點以及管理水平相適應。體現在：

1）採用的技術應與需去除汙染物相適應

2）採用的技術應與需要的設備相適應，包括主要設備和輔助設備

3）採用的技術應與項目所在的地區特點，員工素質和管理水平相適應

4）採用的技術應與對汙染物排放廢氣處理的能力相適應

（2）可靠性

該廢氣處理工藝成熟可靠，能保證處理效果、性能和處理能力，避免了資源浪費、二次汙染和安全危害。

（3）經濟性

該項目充分考慮了一次性投資費用和將來可能發生的運行費用。

（4）安全性

充分考慮了消防、防爆等安全因素，運行穩定，安全可靠。

因此，綜合以上因素，本方案淨化系統無論是在技術合理性、先進性，還是經濟可行性方面都相對有優勢。建設費用及運行費用相對合理，採用的技術原理是合理、可行的，項目的實施是安全的

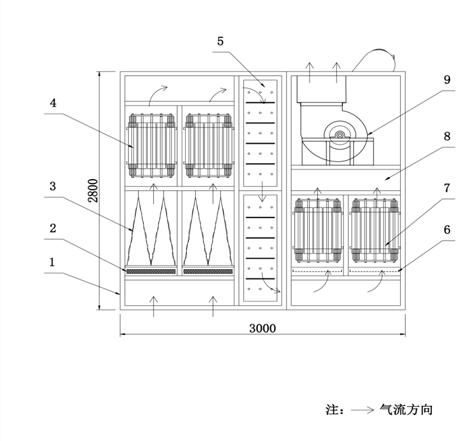

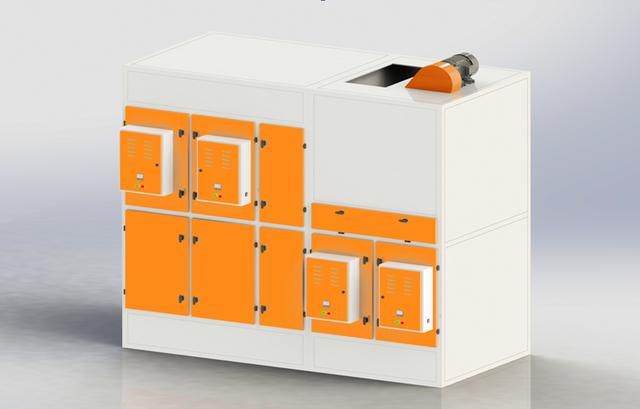

廢氣處量裝置外形圖：

來源：江蘇山淼環境工程有限公司
