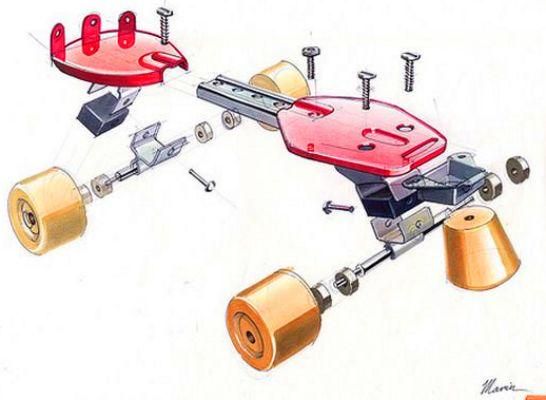

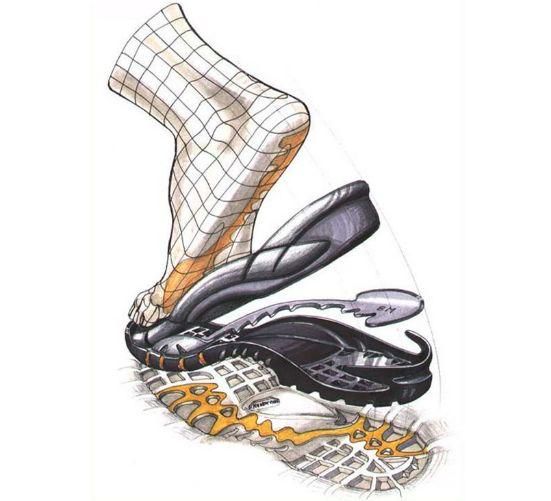

設計師平時除了會運用草圖記錄構思過程外，還會繪製某些特殊的草圖對設計細節（尤其是產品的結構）做進一步的推敲和解釋。特別是在與工程師交流某些技術和結構問題時，產品爆炸圖的展示就很具有說服力。

很多初學者都不太敢畫爆炸圖，也表達不好爆炸圖的效果。事實上平時多練習繪製爆炸圖不僅會對熟悉產品結構裝配有很大幫助，而且也對訓練產品透視畫法有所助益。所以今天我就跟大家講解一下爆炸圖的表現方法。

1.首先確定統一的透視關係，透視過於強烈的視角會引起產品某些部分扭曲變形，從而造成識別上的障礙。因此根據組件的多少來選擇最適合的視角和透視關係至關重要。

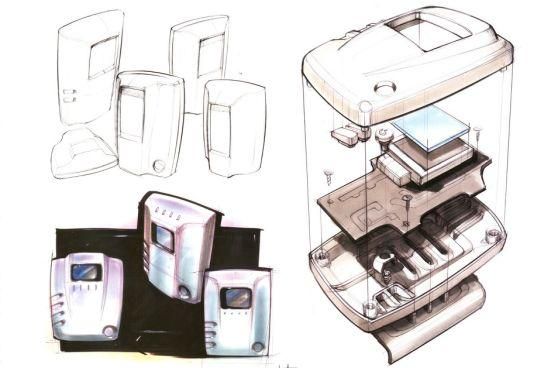

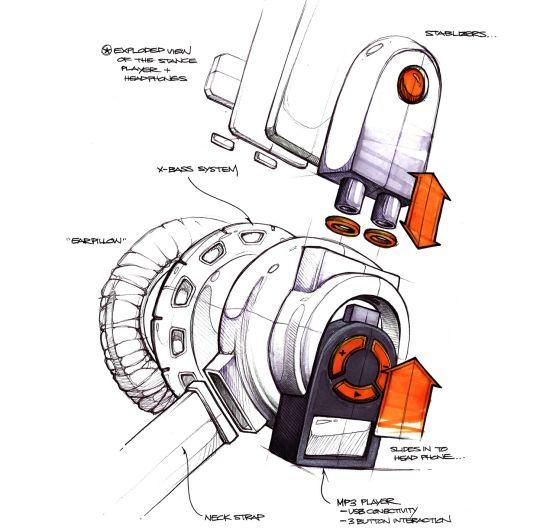

2.無論是立方體形態的產品還是圓弧形態的產品，都可以先歸納成一整個Box方塊，然後從中進行上下疊加的分割，這種方法有助於把握統一的透視關係。

3.在大透視關係確定好以後，一些小的零部件（比如小螺釘、小側鍵、防滑膠墊等）就可以圍繞著這個大的透視關係進行繪製。

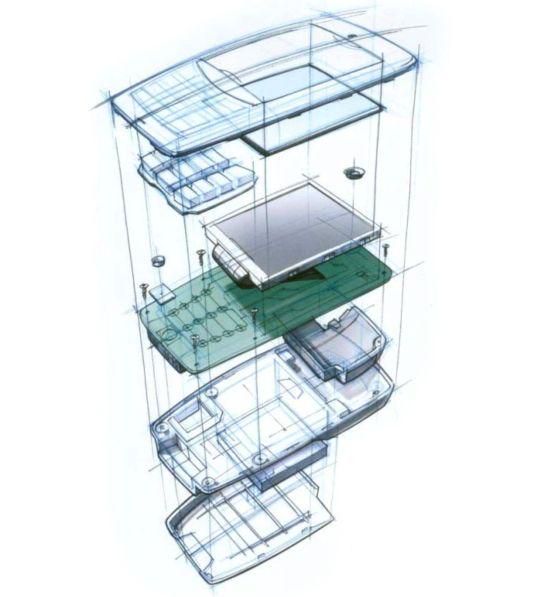

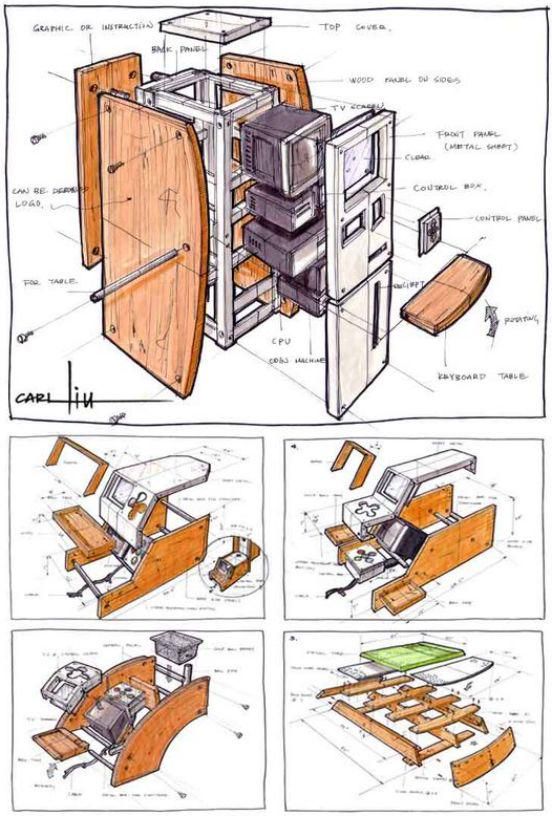

4.在表現產品各部件之間的位置關係時，比較常用的是重疊法，這樣更有助於確定產品與產品之間的位置關係。同樣加入一些參考線也可以幫助理解各部件之間的關係。產品各部分之間的距離以及重疊關係，必須與畫面的層次和所要展現的產品信息一同考慮。

5.繪製爆炸圖時最好選擇俯視視角和較微弱的透視關係，這樣有利於設計師把握和展示更多的產品信息。

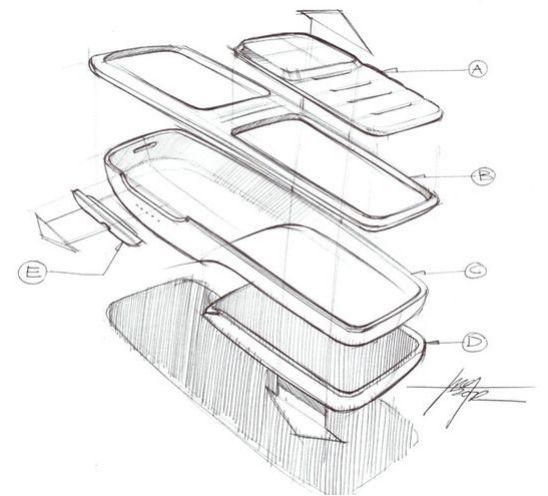

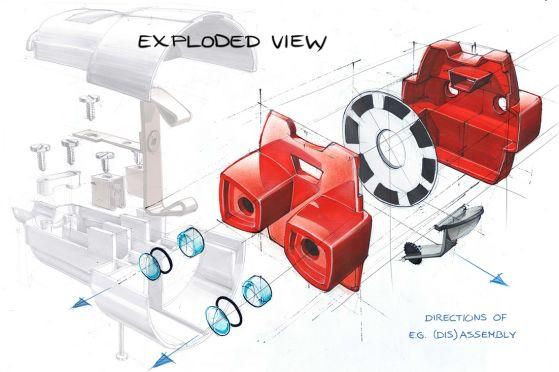

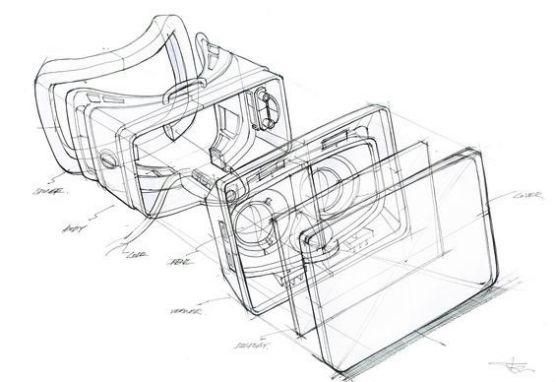

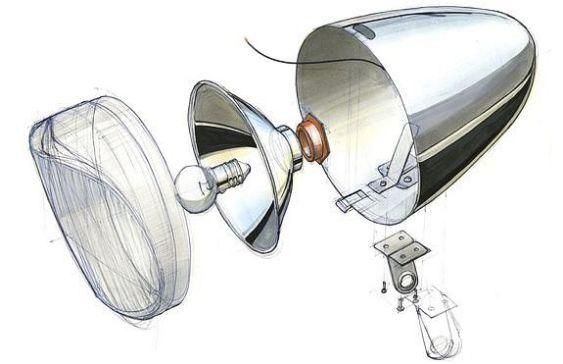

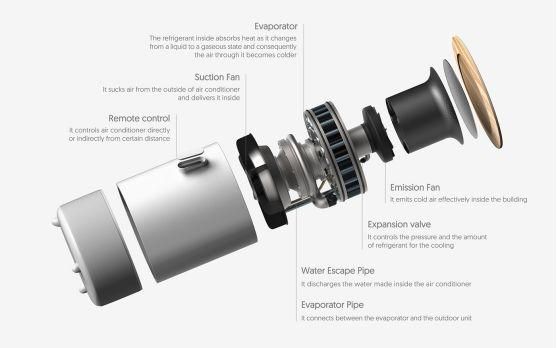

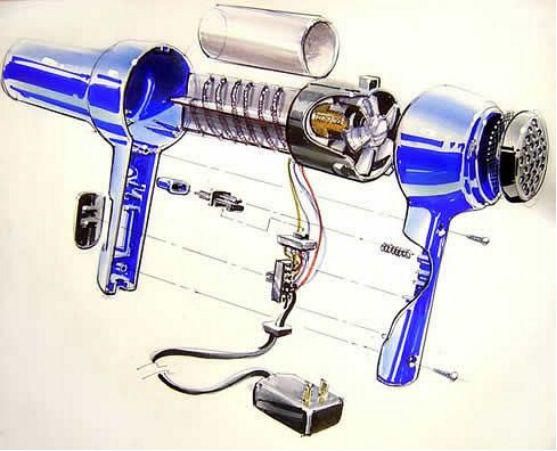

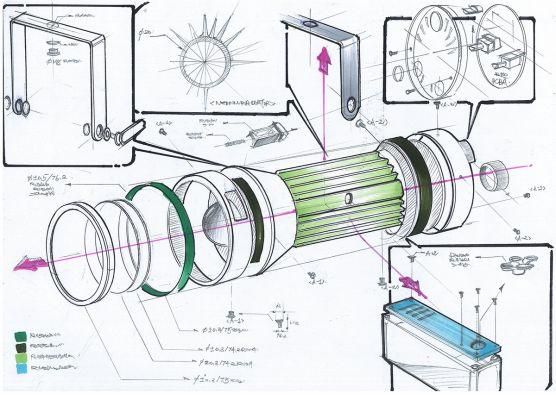

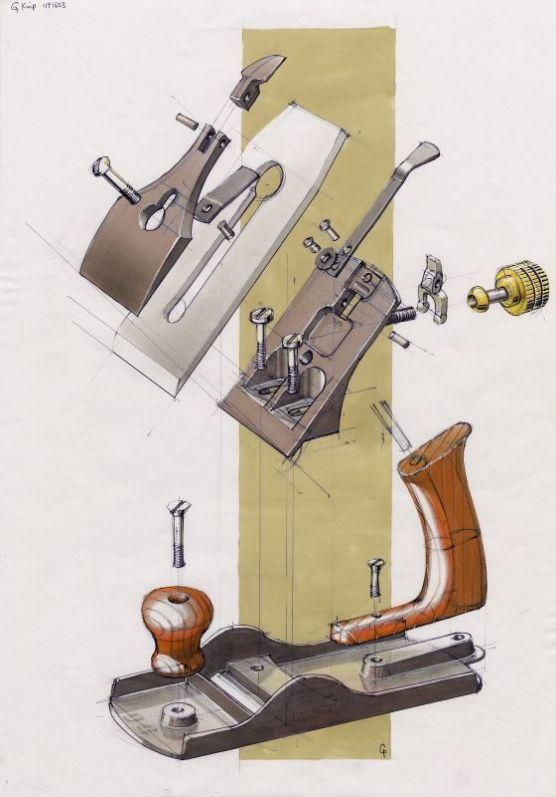

6.產品中各個零部件可以用輔助線或參考線進行連接，示意拆開的零部件是和哪一塊相連，這裡注意各個零件的位置不要離的太遠，要讓各部件之間的關聯更緊密、統一，這樣即使是各零件被分解，也可以清晰辨認這個產品組裝後的樣子。

總結：爆炸圖主要是用來揭示內部零件與外殼部分之間的關係，用來探討裝配時可能遇到的各種潛在問題。在產品爆炸圖表現過程中，如遇到各種曲面複雜、造型繁瑣的產品，千萬不要被這些複雜繁瑣的形體嚇到，只要掌握好方法，我們就可以快速準確的繪製出產品的分解圖。
