solidworks如何快速畫刻度(solidworks直尺刻度生成方法)
2023-05-15 10:44:53

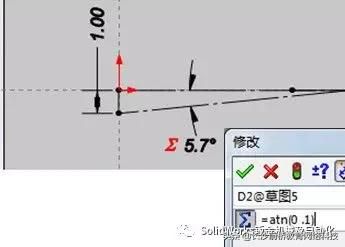

對於在solidworks裡面處理數字確實令不少人感到頭疼,由於0比較特殊,為了簡化我們的說明,因此把0單獨放到最後繪製。首先繪製一個直角三角形,要求水平邊是豎直邊的10倍,我們通過豎直邊和一個角度arctan0.1給三角形定型,以右端點為中點繪製一段水平線放置數字使用如圖3,這樣當我們的豎直邊線增加1mm時,水平線剛好到達下一個尺子數字的正下方。

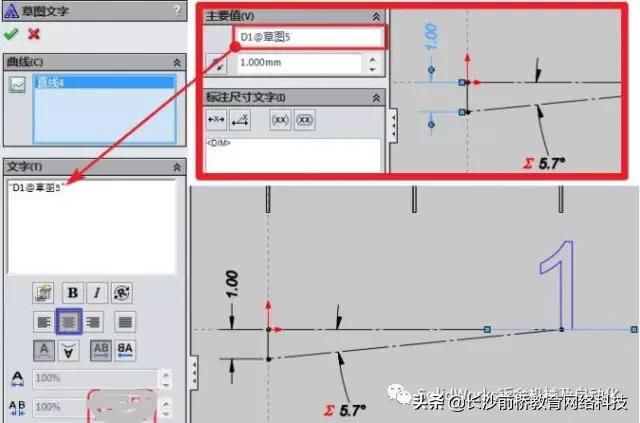

啟用【注釋】命令,這裡我們不直接寫數字而是寫豎直尺寸的名稱(寫名稱時要加上雙引號才起作用)。單擊該尺寸可以在左邊的屬性裡查看尺寸的應用名稱。寫完名稱後這時會自動生成相應數字。
對數字「1」進行拉伸切除,然後啟用【線性陣列】命令對數字進行陣列,陣列方向為豎直邊的尺寸,距離為1,個數20,勾選【選項】中的「隨形變化」
最後把0的數字給它刻上去就可以得到一把完整的直尺
,
