光伏組件的基本組成及原理（光伏組件的內部構造）

2023-04-21 09:29:11 3

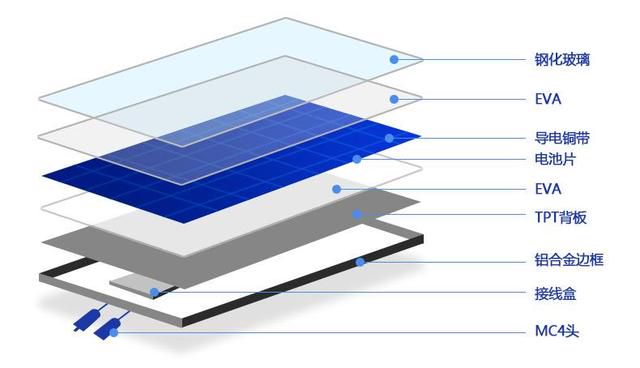

太陽能電池又叫做「光電池」或「太陽能晶片」，它是將光能轉化為電能的一種半導體薄片。但是這樣的薄片非常脆弱，如果直接放在野外發電的話是肯定不行的。所以需要有其他材料將其保護起來，封裝成太陽能電池板才能使用。那麼今天我們就來看一下太陽能電池板的組成部分：

1、太陽能電池片是核心部件，分為多晶矽和單晶矽電池。電池片一般都比較小，尺寸有125mm和156mm兩種。它是矩形的，通過串聯的方式把電池片緊密排列起來。通常一塊電池板有72片或64片電池。

2、光伏玻璃也叫「光電玻璃」，這是一種鋼化處理的地鐵玻璃，具有非常好的透光性以及很高的硬度。可以適應很大的晝夜溫差以及惡劣的天氣環境。它是覆蓋在電池片是上面保護電池片的。

3、EVA薄膜，電池片非常脆弱，光伏玻璃不能直接附著在上面，需要EVA薄膜在中間起到粘接作用。同樣的在電池板與背板之間也有EVA薄膜起到粘接作用。EVA膜透光性也非常好，但是接觸空氣以後會發黃，影響發電效率，所以在封裝時技術要求非常高。

4、光伏背板，背板也是起到保護電池片的作用，背板必須密封、絕緣、防水、耐老化。材質一般採用TPT或TPE材質。一般背板的壽命要比玻璃和鋁邊框短一些，但一般能達到25年。還有一種雙玻組件，背板也是採用鋼化玻璃，這種雙玻太陽能電池板透光性更好，發電效率更高。

5、太陽能鋁邊框，太陽能邊框採用鋁合金材質，它的強度、耐腐蝕性都非常好。可以起到支撐和保護整個電池板的作用。並且電池板的安裝孔也是在邊框上面的，通過邊框連接到光伏支架上面。

6、接線盒，保護整個電池板的發電系統，它相當於一個電流中轉站，當有電池片出現短路，接線盒會自動斷開短路的電池串。

矽膠，矽膠是非常好的密封材料，用來密封電池板與太陽能邊框，電池板與接線盒邊緣。像我們太陽能邊框槽口設計的溢膠槽就是為防止矽膠溢出的。
