藍牙ble使用教程（了解過BLE模塊的透傳）

2023-04-21 00:46:16 2

為進一步簡化低功耗藍牙應用技術在各個行業產品中的移植和使用，TI無線領域戰略合作夥伴昇潤科技推出了HY-40R204P低功耗藍牙4.2模塊，並通過了藍牙技術聯盟BQB認證。相對WIFI和傳統藍牙等無線技術，藍牙4.2模塊有著能耗更低，連接迅速，通訊距離更遠等優勢。

HY-40R204P藍牙模塊支持在橋接(透傳)模式和直驅兩種模式下。在橋接模式下，開發者將帶MCU控制的設備通過UART或SPI接入HY-40R204P藍牙模塊，即可跟行動裝置進行雙向通訊。而直驅模式下，開發者可以直接使用模塊擴展簡單外圍，就能快速設計出方案甚至產品，以最低成本最高效地推出特有的個性化行動裝置新外設。

下圖為對模塊的「橋接模式」和「直驅模式」的一個示意性解釋

HY-40R204 模塊主要功能特點歸納如下

·基於BLE 4.2協議，支持升級藍牙5；

·支持主機模式，從機模式；

·支持OAD升級；

·支持單連結，多連結兩種版本；

·串口數據包長度，單連結版本最多支持248Byte，多連接版本最多支持20Byte；

·高速雙向透傳轉發，最快雙向分別可達12KByte/s（單連結大包傳輸）；

·默認 20ms 連接間隔，連接快速（之後用戶可以自由調整）；

·用戶接口使用通用串口設計，全雙工雙向通訊，波特率範圍9600bps~256000bps；

·同時支持橋接模式（串口透傳），或者直接驅動模式（無需額外CPU）；直驅模式支持SPI/UART接口；

·支持SPI/UART指令軟體復位模塊，獲取MAC地址；

·支持SPI/UART指令調整藍牙連接間隔，控制不同的轉發速率；

·支持SPI/UART指令調整發射功率，修改廣播間隔/連接超時時間/產品連接延遲個數，修改串口波特率，修改模塊名，均會掉電保存；

·支持行動裝置APP/SPI/UART修改模塊名稱，掉點保存，修改串口波特率，產品識別碼，自定義廣播內容，廣播周期，均掉點保存；

·APP/SPI/UART均可操作所有IO外擴；

·支持連接狀態，廣播狀態提示腳/普通IO靈活配置；

·多達24個雙向可編程IO，外部中斷引發輸入檢測，全低功耗運行；

·極低功耗的待機模式；

·支持命令/數據通訊自由切換；

·支持APP/UART/SPI自由切換，TX功率/RX增益，調節不同的傳輸靈敏度以實現應用距離調節；

·支持APP/UART/SPI自由開/關廣播，實現真正的深度睡眠；

·支持全IO讀取/電平輸出；

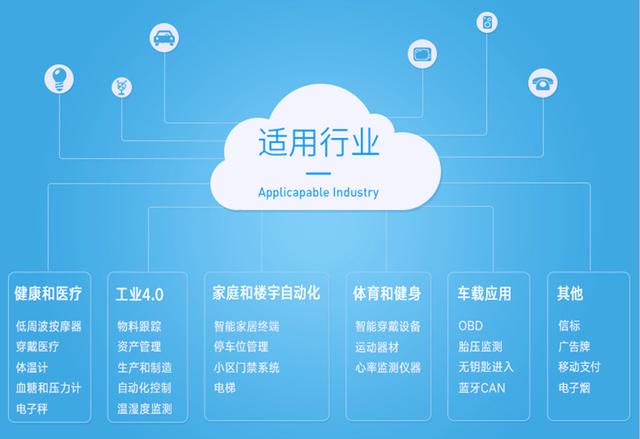

HY-40R204P藍牙模塊可以廣泛地應用於各種行業設備中，如智能家居，汽車電子，儀器儀表，物流跟蹤，健康醫療，運動計量，休閒玩具等。另外隨著安卓/iOS智能設備對BLE技術的集成加速，低功耗藍牙模塊將迎來更廣闊的應用前景。
