sta時序約束（STA學習記錄-時鐘定義）

2023-04-21 16:31:38 3

#頭條創作挑戰賽#

STA的準備工作包括：設定時鐘、指定IO時序特性、指定false path和multicycle path

看下面這張圖，假定Design Under Analysis（DUA）會與其他同步設計交互，這意味著DUA會從前一級觸發器接收數據，並將數據發送到DUA後一級觸發器

為了對這種設計執行STA，需要指定觸發器的時鐘、進入DUA和退出DUA的所有路徑上的時序約束

定義時鐘時需要提供以下信息：

通過時鐘定義，所有內部的timing path都將受到約束，表明所有的internal path都可以用時鐘路徑來分析

下面是一個基本的時鐘定義：

create_clock \ -name SYSCLK \ -period 20 \ -waveform {0 5} \ [get_ports SCLK]

在這個例子中，定義的時鐘名稱為SYSCLK，並且指定定義的時鐘是在埠 SCLK上定義的

SYSCLK的時鐘周期時20（如果沒有明確指定時間的單位，默認是ns）

在-waveform中，第一個變量是上升沿出現的時刻，第二個變量是下降沿出現的時刻，因此在這個例子中，上升沿出現在0ns，下降沿出現在5ns

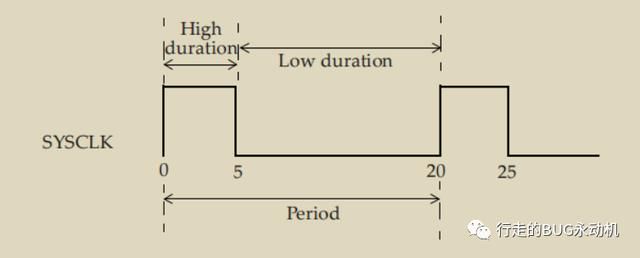

這個例子對應的波形圖如下

-waveform中可以指定任意數量的邊沿，但是所有的邊沿必須在一個周期之內

邊沿時刻從0時刻之後的第一個上升沿開始，然後依次是下降沿、上升沿、下降沿……

-waveform {time_rise time_fall time_rise time_fall ...}

在-waveform中需要指定偶數個邊沿，並且-waveform指定的是一個周期內的波形，在後續周期中不斷重複

如果沒有指定-waveform，默認是

-waveform {0, period/2}

下面看一個不使用-waveform選項的時鐘定義

create_clock -period 5 [get_ports SCAN_CLK]

其對應的波形圖如下：

在這個例子中，由於沒有指定-name，因此定義時鐘名稱與埠名稱相同

再來看另一個例子

create_clock -name BDYCLK \ -period 15 \ -waveform {5 12} \ [get_ports GBLCLK]

其對應的波形圖如下：

在這個例子中，根據-waveform可以知道，第一個上升沿出現在5ns，第一下降沿出現在12ns

因為選項-waveform給出的上升沿和下降沿時刻會在每個cycle裡重複，又因為-period指定周期是15ns，

所以在第二個cycle中，上升沿應該出現在15 5=20ns處

下降沿出現在15 12=27ns處

再來看另外兩個例子：

# Figure （a） create_clock -period 10 \ -waveform {0 5} \ [get_ports FCLK] #Figure （b） create_clock -period 125 \ -waveform {100 150} \ [get_ports ARMCLK]

對應的波形圖如下：

對於圖(a)，周期為10ns，上升沿出現在5ns，下降沿出現在10ns

在第二個cycle中，上升沿出現在10 5=15ns，下降沿出現在10 10=20ns

對於圖(b)，周期為125ns，從選項-waveform {100 150}可以知道，上升沿出現在100ns處，並且 high duration = 150-100=50ns，那麼low duration = period - high duration，即low duration = 75ns

因為150ns的時刻已經超出了第一個cycle的時間範圍，並且low duration的時長小於上升沿出現的時刻，那麼可以推斷出 在第一個cycle中有一個下降沿，這個下降沿出現的時刻可以用100 - low duration得到（100 - 75 = 25ns）

出現這種情況的原因是：選項-waveform要從上升沿開始

根據下面的例子，再次理解一下選項-waveform

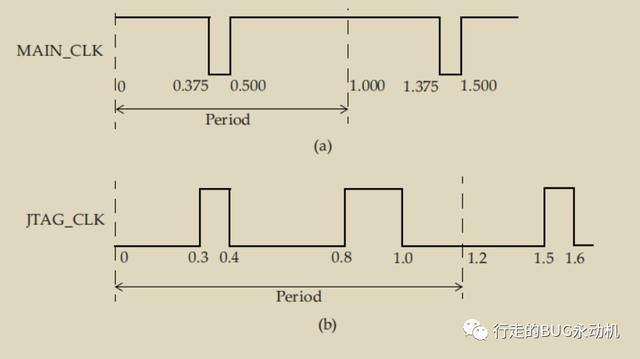

#Figure (a) create_clock -period 1.0 \ -waveform {0.5 1.375} \ [get_ports MAIN_CLK] ​ #Figure (b) create_clock -period 1.2 \ -waveform {0.3 0.4 0.8 1.0} \ [get_ports JTAG_CLK]

對應的波形圖如下：

在這個例子中，圖(a)的分析方式與上一個例子相同

圖(b)由於選項-waveform中給出的上升沿和下降沿時刻都在第一個cycle時間範圍內，因此不需要進行額外的推斷

在某些情況下，比如在頂層的輸入埠或某些PLL的輸出埠，工具無法自動計算出過渡時間，此時在clock source出顯示指定過渡時間很有用，可以使用set_clock_transition來指定

set_clock_transition -rise 0.1 [get_clocks CLK_CONFIG]set_clock_transition -fall 0.12 [get_clocks CLK_CONFIG]# 這個約束僅適用於ideal clocks，一旦構建了時鐘樹就將其忽略

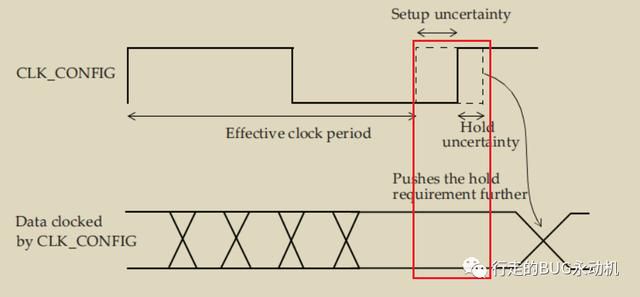

可以用set_clock_uncertainty來指定時鐘周期的timing uncertainty，用不確定度來建模那些會降低有效時鐘周期的因素

set_clock_uncertainty -setup 0.2 [get_clocks CLK_CONFIG]set_clock_uncertainty -hold 0.05 [get_clocks CLK_CONFIG]

setup check會減少可用的有效時鐘周期

對於hold check，clock uncertainty被用作需要滿足的額外時序裕量

這裡我的理解是，由於clock uncertainty的存在，減小了有效的時鐘周期，並且在clock uncertainty範圍內，我們無法預測clock是否有效，為了保證數據的正確性，在進行數據傳輸時，應當避開clock uncertainty的範圍

下面幾個command可以用來指定跨時鐘邊界path上的clock uncertainty，被稱為 inter-clock uncertainty

set_clock_uncertainty -from VIRTUAL-SYS_CLK -to SYSCLK -hold 0.05set_clock_uncertainty -from VIRTUAL-SYS_CLK -to SYSCLK -setup 0.3set_clock_uncertainty -from SYS_CLK -to CFG_CLK -hold 0.05set_clock_uncertainty -from SYS_CLK -to CFG_CLK -setup 0.1

從圖中可以看到，該電路為兩個不同的clock domain SYS_CLK和CFG_CLK之間的path，根據上面約束可知，setup check的uncertainty是100ps，hold check的uncertainty是50ps

可以使用set_clock_latency來指定時鐘的延遲，用法如下：

set_clock_latency 1.8 -rise [get_clocks MAIN_CLK]# MIN_CLK的上升沿延遲是1.8nsset_clock_latency 2.1 -fall [all_clocks]# 所有時鐘的下降沿延遲是2.1ns# -rise和-fall指的是 時鐘在DFF的clock pin上的延遲

時鐘延遲有兩種：network latency和source latency

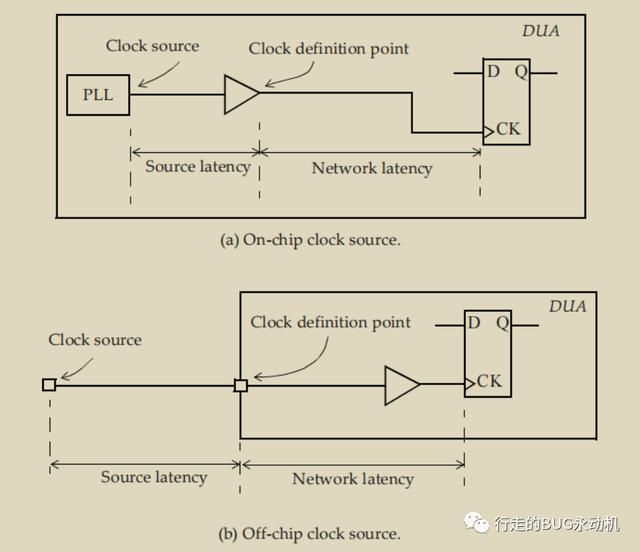

下圖直觀地展示了這兩個延遲類型的位置

以下是一些指定源延遲和網絡延遲的示例

# 沒有給出 -source 選項，表明是 network latency# 沒有給出 -fall和-rise選項，表明fall和rise是相同的# 沒有給出 -min和-max選項，表明min和max是相同的set_clock_latency 0.8 [get_clocks CLK_CONFIG]set_clock_latency 1.9 -source [get_clocks SYS_CLK]set_clock_latency 0.851 -source -min [get_clocks CFG_CLK]set_clock_latency 1.322 -source -max [get_clocks CFG_CLK]

一個重要的區別：

當clock tree建立後，network latency可以忽略，source latency不可以忽略

這是因為network latency的作用是在clock tree綜合之前用來估算clock tree上的latency，當clock tree綜合之後，我們可以計算出clock tree上的實際的latency，因此不在需要network latency

當clock tree綜合後，總的clock latency = source latency clock tree上的實際latency

Static Timing Analysis for Nanometer Designs: A Practical Approach
