深度評測三星a70(E拆解三星GalaxyA70內部大揭密)
2023-05-16 07:50:24 2
(eWisetech 是一個集電子拆解、元器件分析為一體的服務平臺,更有eWisetech搜庫整合各類最新電子設備,元器件組成資料庫。IC、PCB、連接器、天線都可在搜庫中查詢。)

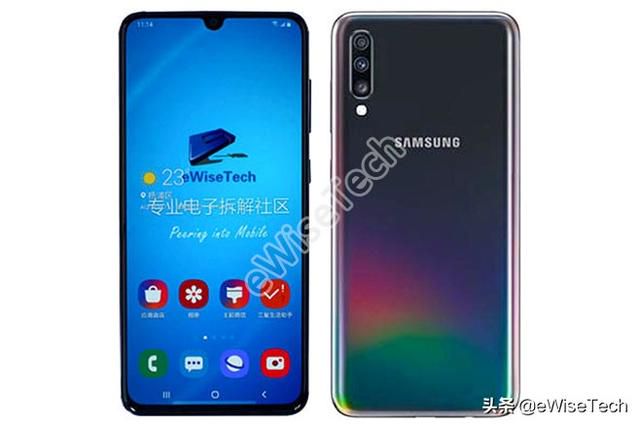

A系列的發布會,A80必定是最佳C位,而其實A70也是一款不錯的產品。小E當然沒有放過它,早早的就將兩臺手機都收入囊中啦。在A80的完整拆解之前,先來了解一下這臺A70吧。更具體的參數信息記得去到eWisetech搜庫獲取哦。
配置一覽SoC:高通驍龍675處理器 11nm工藝
屏幕:6.7 英寸 三星Super AMOLE屏丨解析度 2400x1080丨屏佔比86%
存儲:6GB RAM 128 ROM
前置:32MP
後置:32MP主攝 5MP景深 8MP超廣角
電池:4400 mAh鋰離子電池
特色:支持NFC丨光學屏下指紋識別丨25W加速充電

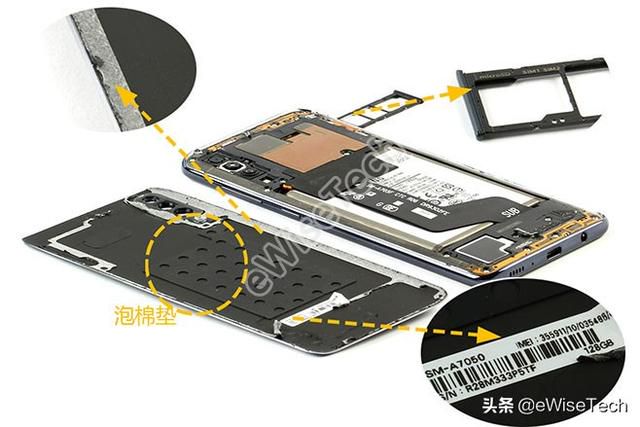

拆解步驟先用卡針將SIM卡託取下,可以看到卡槽材質為塑料,卡槽類型為SIM 1 SIM 2 MicroSD。再用熱風槍加熱後蓋邊緣,取下後蓋,可以看到後蓋上的白色膠條,用於固定後蓋與中框。後蓋上對應電池處有大片泡棉墊,用於保護電池。後蓋上有型號標籤。

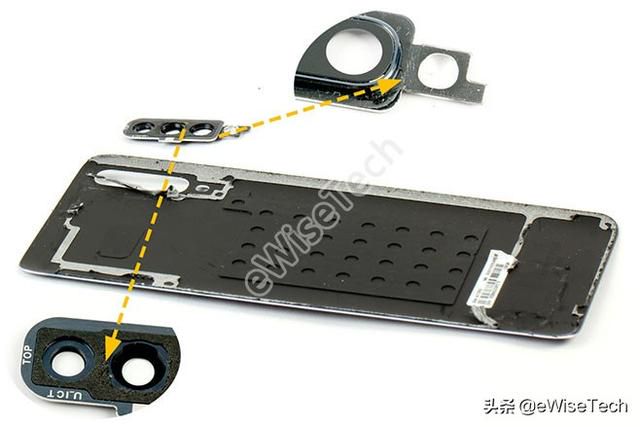

後蓋上的玻璃後置攝像頭蓋可以取下,是用黑膠固定,用撬棍即可取下。後置攝像頭蓋正面有泡棉墊保護攝像頭。
中框與內支撐之間是由卡扣和螺絲固定的,先將螺絲取下,再用撬棍將連接處撬開,分離中框與內支撐。可以看到中框上有一片石墨片,對應在主板上,用於主板的散熱。在主板上也貼有用於散熱的金屬片。

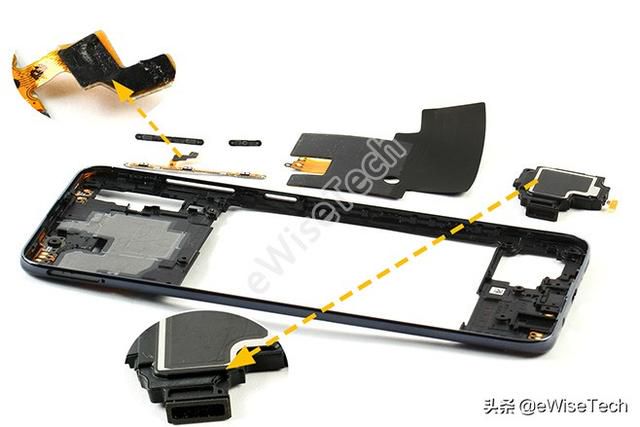

把中框上的零件取下,按鍵軟板通過膠、揚聲器通過卡扣固定在中框正面,NFC線圈通過膠固定在中框反面。揚聲器反面有石墨片用於散熱,出聲口有泡棉墊和濾網,用於防水防塵。

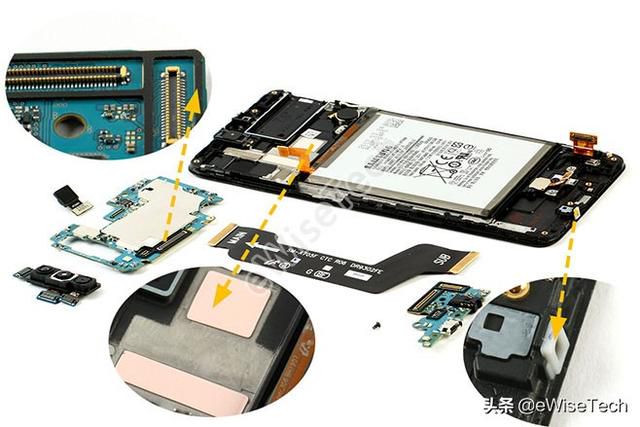

將主板、副板等部件取下。在麥克風處有矽膠墊和矽膠圈用於防水。在內支撐對應主板處有兩片矽脂,用於散熱。BTB接口處有泡棉保護。

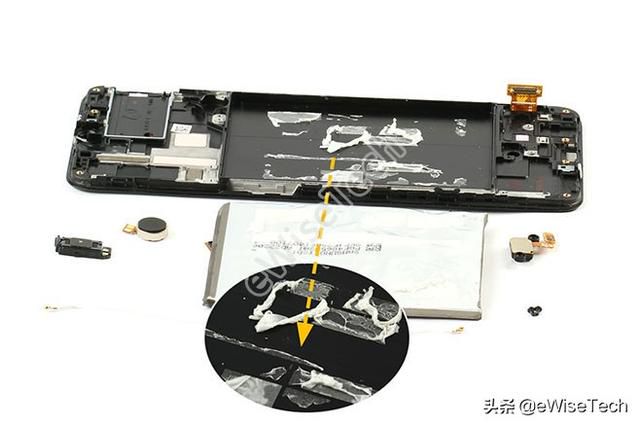

將電池、同軸線及剩下的小零件都取下。電池通過白色雙面膠固定在內支撐上。

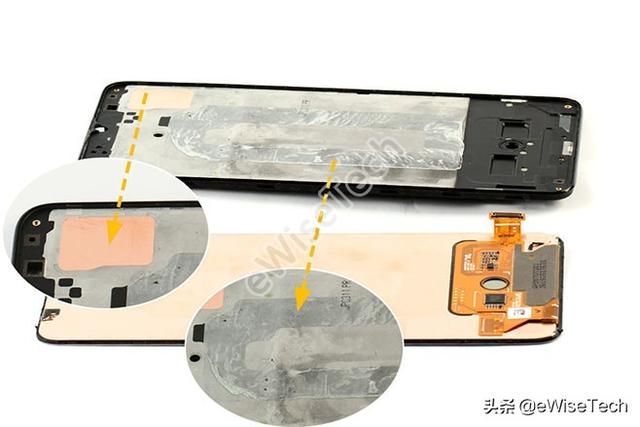

將加熱臺溫度加至85℃左右,把屏幕取下。內支撐正面有銅箔,用於散熱,在反面對應著後置攝像頭。內支撐中間有一圈透明雙面膠,使屏幕和內支撐之間粘連的更牢固。
模組信息模組的基本信息馬上送到啦。若是想看更詳盡的信息,還是要戳進eWisetech搜庫去看哦。
屏幕採用了三星6.7英寸Super AMOLED屏幕,解析度為2400x1080。

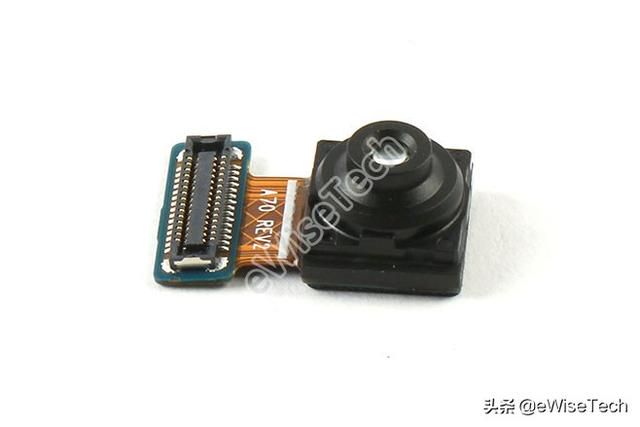

前攝採用三星3200萬像素攝像頭,型號為S5KGD1。
後攝採用三星3200萬像素主攝,型號為S5KGD1;500萬像素景深;三星800萬像素超廣角,型號為S5K4HA。
光學屏下指紋傳感器是由神盾推出的第二代屏下指紋識別。

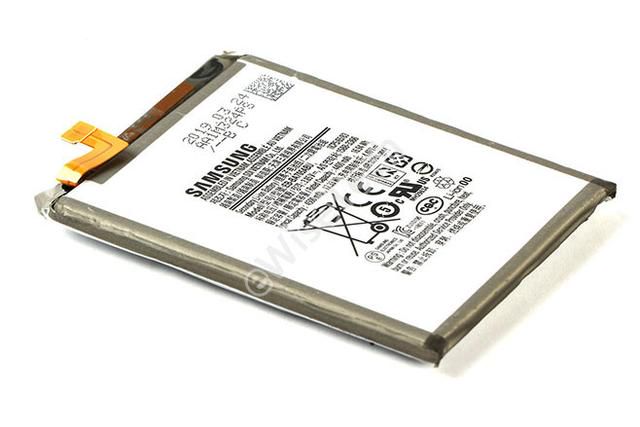

電池採用3.85V、4400mAh的Li-ion電池,電芯廠商是三星。
主板ic信息如果覺得圖片不夠清晰,可以進入eWisetech搜庫查看高清大圖及詳細晶片信息哦。

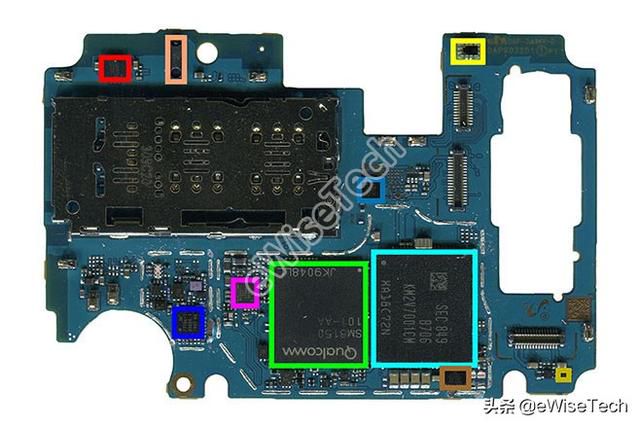

主板正面主要IC(下圖):
紅色:STMicroelectronics-六軸(陀螺儀 加速度)傳感器
淺紅:距離傳感器
黃色:光線傳感器
淺藍:Fairchild Semiconductor-數據信道開關
藍色:Skyworks-雙波段無線晶片
紫色:Qualcomm-音頻編解碼晶片?
綠色:Qualcomm-高通驍龍675八核處理器
青色:Samsung- 6GB 內存 128GB 快閃記憶體
棕色:Qualcomm-快充晶片
黃綠:Diodes-噪聲放大晶片
主板背面主要IC(下圖):
紅色:Qualcomm- Wi-Fi,Bluetooth,FM Radio晶片
橙色:Samsung-電源管理晶片
黃色:Qualcomm-電源管理晶片
綠色:Qualcomm-揚聲器放大晶片
青色:Qualcomm-電源管理晶片
藍色:NXP-NFC控制晶片
紫色:BSE-麥克風
棕色:AKM-三軸電子羅盤
深綠:Infineon-天線開關(2顆)
淺綠:Skyworks-分集接收晶片
深青:Qualcomm-射頻收發晶片
淺藍:Murata-射頻模擬器件
淺紫:NXP-噪聲放大晶片(2顆)
深紫:射頻模擬器件?

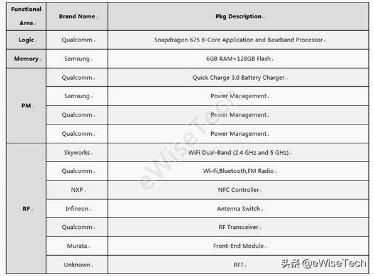

主板上使用的Logic、Memory、PM和RF晶片信息見下表:
整機上使用的MEMS晶片信息見下表:
當然了,這只是A70的部分IC信息,想要了解更全面的晶片信息,就一定要戳進eWisetech搜庫,以了解更多,更精彩的信息。

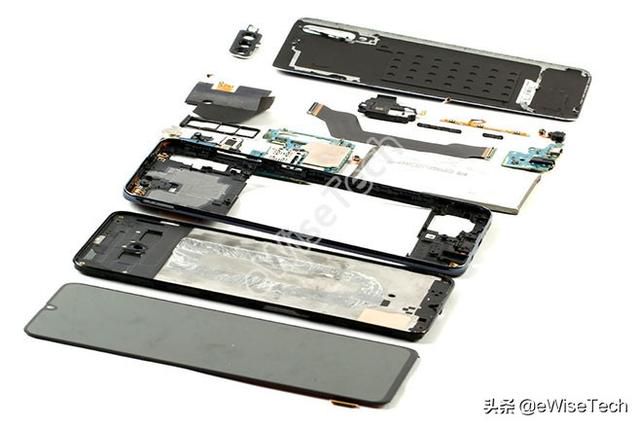

總結信息整機共採用17顆螺絲固定,中框與內支撐、中框與揚聲器皆由卡扣固定,其餘的零件大多數由膠固定。主板處有矽脂、石墨片及金屬片等散熱材料用於散熱。兩處麥克風都有矽膠圈和矽膠墊用於防水。這部機子拆解較為簡單,零部件也較少,還原也是較為容易的。A80也已經拆解完成,並上線我們的eWisetech搜庫咯,近期拆解文章也會上線,心急的小夥伴也可以先去到eWisetech搜庫獲取最新拆解信息哦。
